5. 基本操作 QD145-21
158 NXT II 机械手册

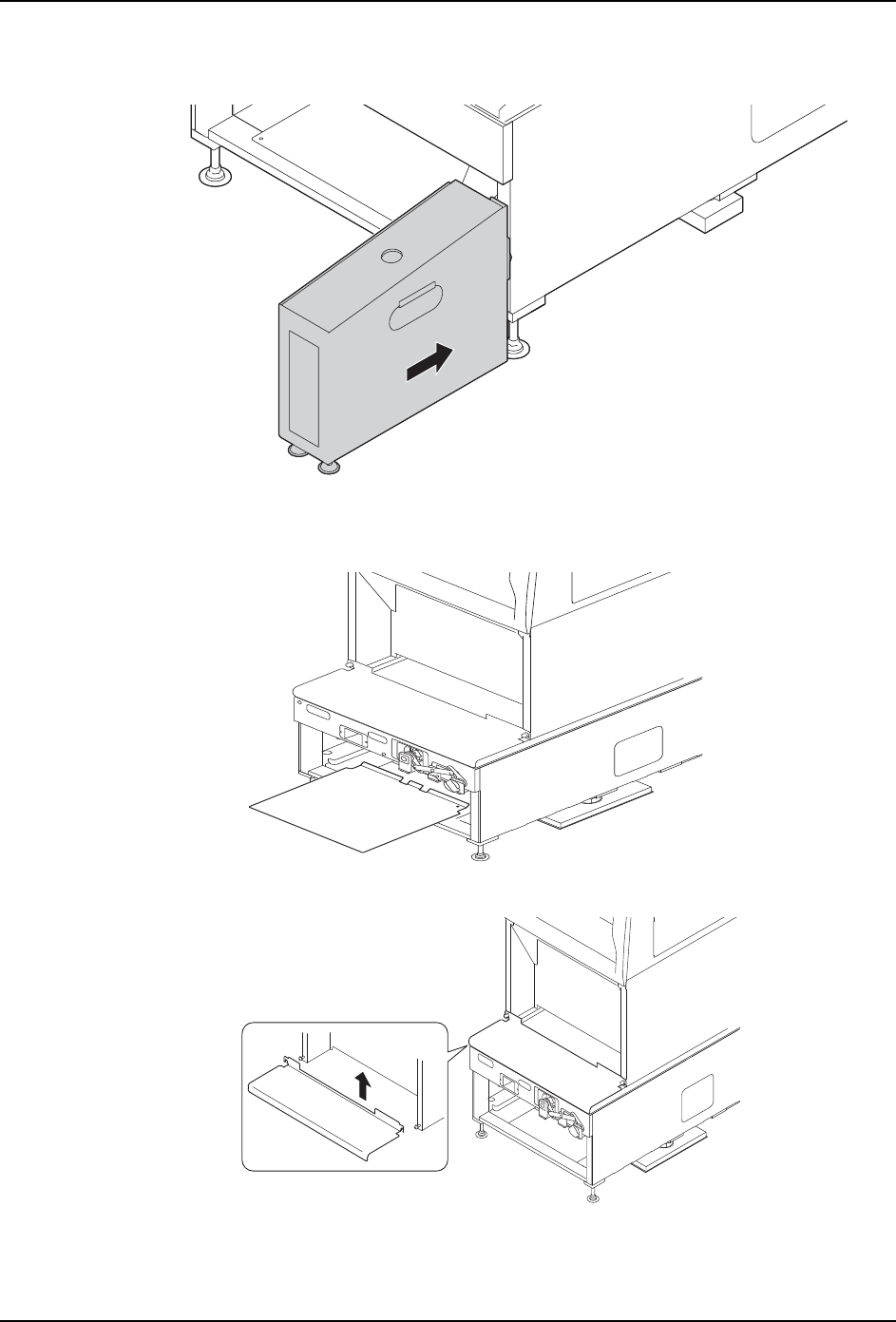

c. 在料盘单元 -LT 用外置废料带箱的开口部上套上料盘单元 -LT 用废料带箱的开口部，
用磁铁固定在基座上。
使用专用型废料带输送槽 （下）时
1. 请拆除废料带箱下面的盖板
2. 请拧松螺栓后拆除模组前面的盖板。
01MEC-1191
01NST-1455
01NST-1462
QD145-21 5. 基本操作
NXT II 机械手册 159

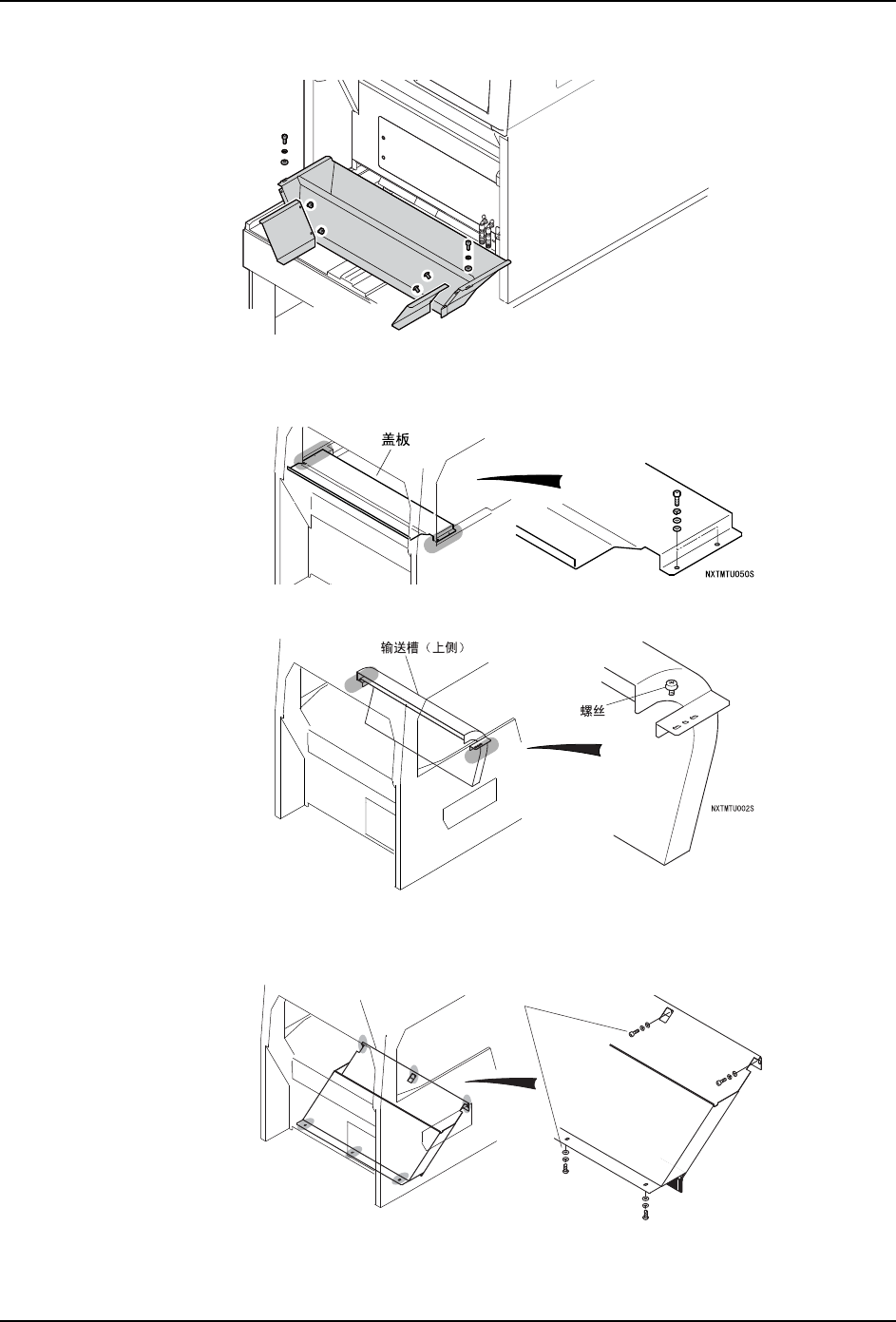

3. 请拧松螺栓后拆除基座上的导槽。
4. 请拉出模组。（参考 「5.1 模组的拉出 / 插入」。）
5. 请拆除料站盖板。
6. 请拆除定位螺丝后拿掉废料带输送槽 （上侧）。
7. 请拆除废料带处理单元。（参考 「8.4 废料带处理单元的更换」。）
8. 请拆除定位螺丝后拿掉废料带输送槽 ( 下侧 )。
01MEC-1283
໘⧚ㆅϟջ
ᅮԡ㶎ϱ
0(&6
5. 基本操作 QD145-21
160 NXT II 机械手册

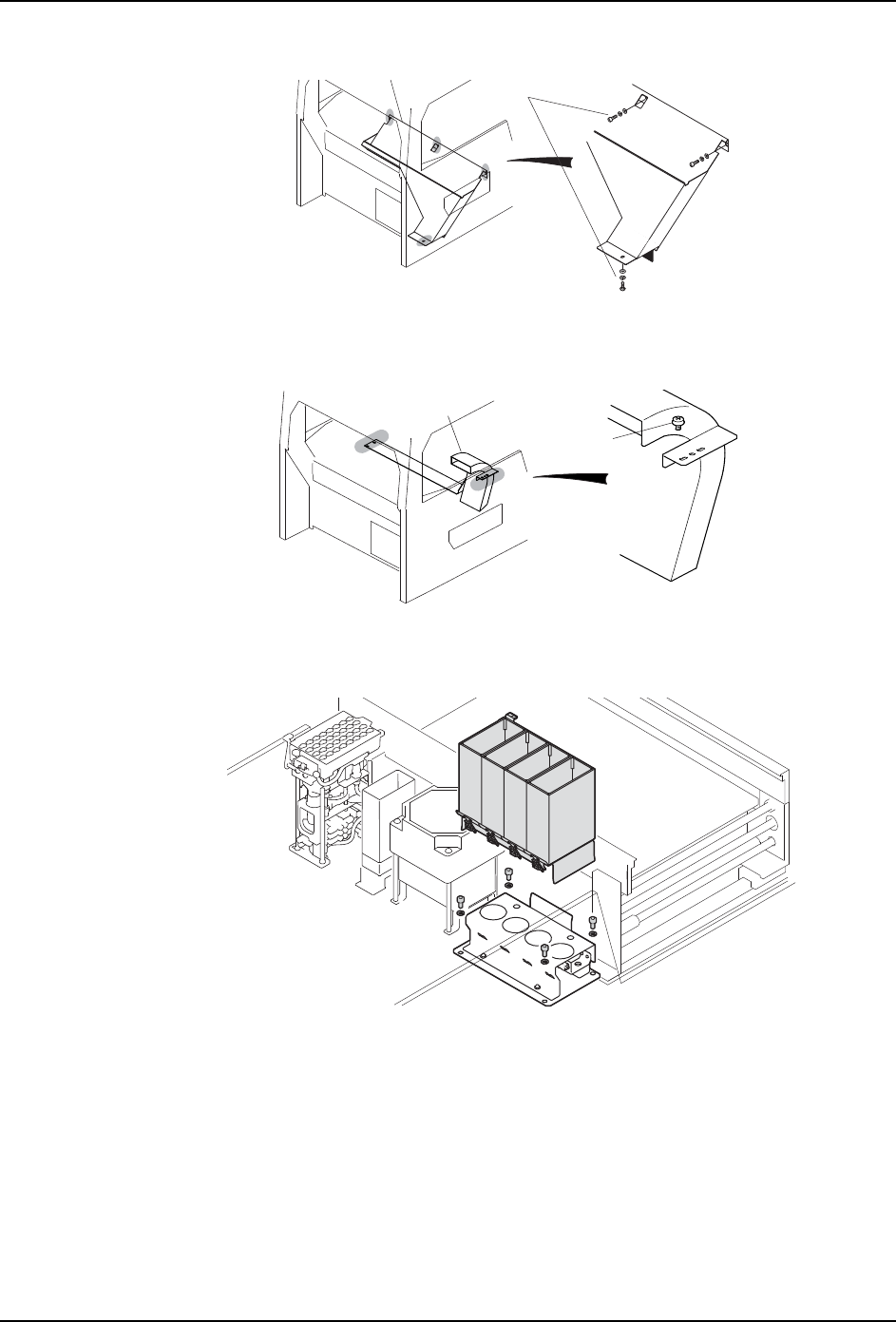

9. 请安装用于料盘单元 -LT 的废料带输送槽。　
10.请安装废料带处理单元。（参考 「8.4 废料带处理单元的更换」。）
11.请安装用于料盘单元 -LT 的废料带输送槽 （上侧）。
12.如果安装了分类不良元件排出盒 ( 选购件 ) 时，请拔出传感器的接插件，取下分类不良
元件排出盒。
13.请拆下不良元件排出盒。
14.移动元件相机的安装位置，变更到模组内的右侧。（参考 「8.1 元件相机的更换」。）
ᅮԡ㶎ϱ
0(&6
䕧䗕ῑ
㶎ϱ
0(&6
01MEC-1183
