QD145-21 6. 预防保养 NXT II 机械手册 257 14.将 MDV235 -ZB 润 滑油薄薄地涂 在升降杆内的 O 型圈上。 a. 在专用的密封瓶中放入指定的润滑 油。 b. 请从密封 瓶中拔出涂敷 用的注油棒。 在此时使用 H08/H12(S ) 专用 的注油棒。 c. 把在注油棒前端粘附的多余的润滑 油用清洁布擦去。 d. 请在升降杆内插入注油棒。请大约 插入到注油棒上刻的槽为止。此后 ，轻轻地旋转 使润滑油均匀地…
6. 预防保养 QD145-21
256 NXT II 机械手册

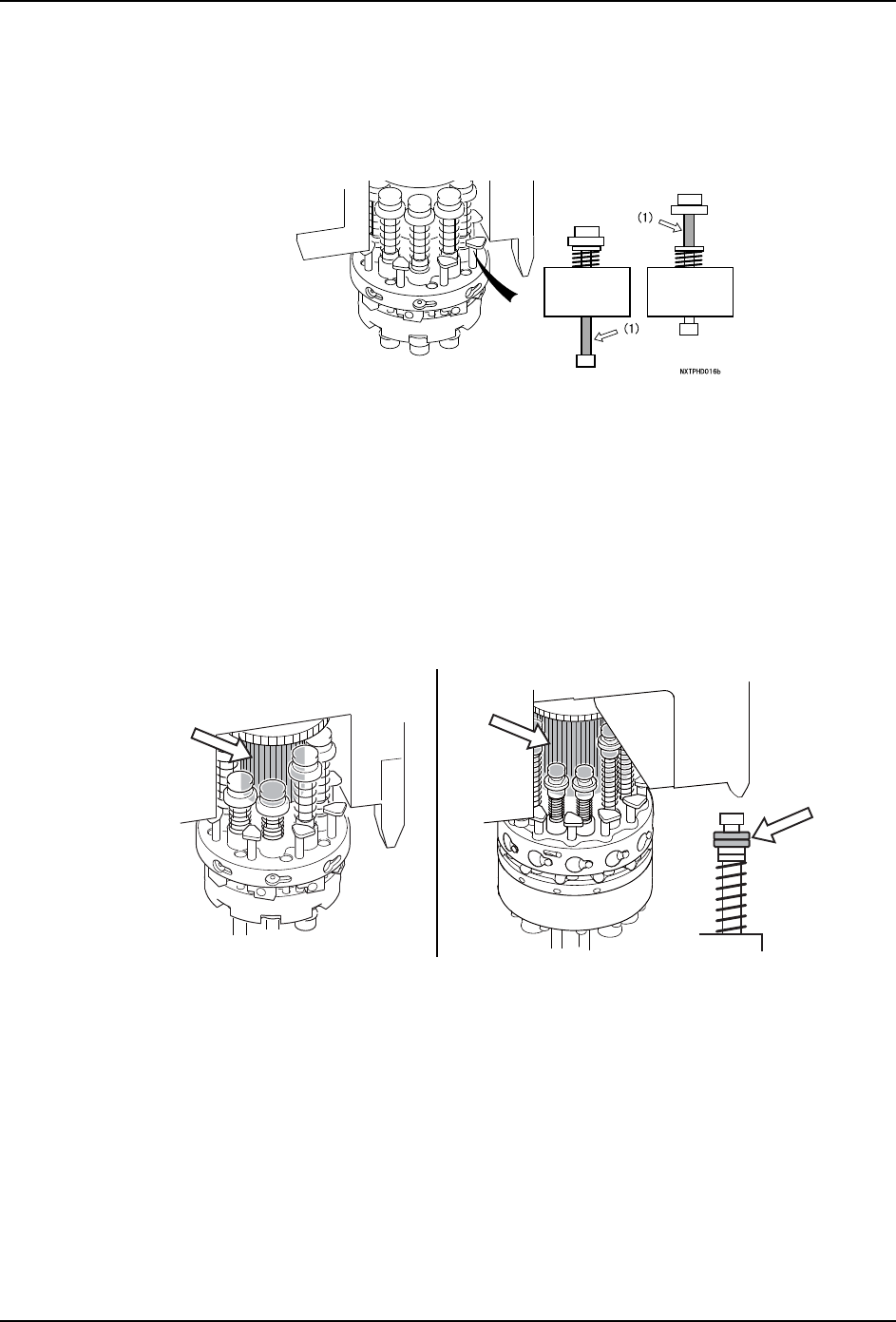

4. 请用干净的布 ( 或者棉棒 )，擦去升降杆 (1) 周围的污垢，也包含按步骤 3 涂敷的
biraruT&D。
5. 用沾有 0.01cc 的 VG-EP No.1 B970 的棉棒或者底纹笔涂敷在升降杆 （1）的上侧。
6. 将升降杆下降，涂敷 0.01cc 的 VG-EP No.1 B970 在升降杆 （1）的下侧。
7. 将升降杆 (1) 上下移动，使润滑油适应。
8. 请用清洁的布，擦去渗出的多余的润滑油。
9. 请给所有的升降杆加油。
10.请用清洁的布擦去粘附在 Q 轴齿轮 (2) 和各升降杆齿轮 (3) 上的旧润滑油或污垢。
11.用沾有 Biral T&D 的布，薄薄地涂在 Q 轴 (2) 的齿轮面上。
12.H12HS、H12HSQ 工作头的时候，也请对各个升降杆齿轮 (3) 涂敷 Biral T&D。
13.用手动旋转 Q 轴 (2)，不浪费润滑油进行涂敷。
(3)
(2)
01MEC-0820c
(2)
H08/H08Q
H12/H12S/H12SQ/H12HS/H12HSQ
<H12HS/
H12HSQ>
QD145-21 6. 预防保养
NXT II 机械手册 257

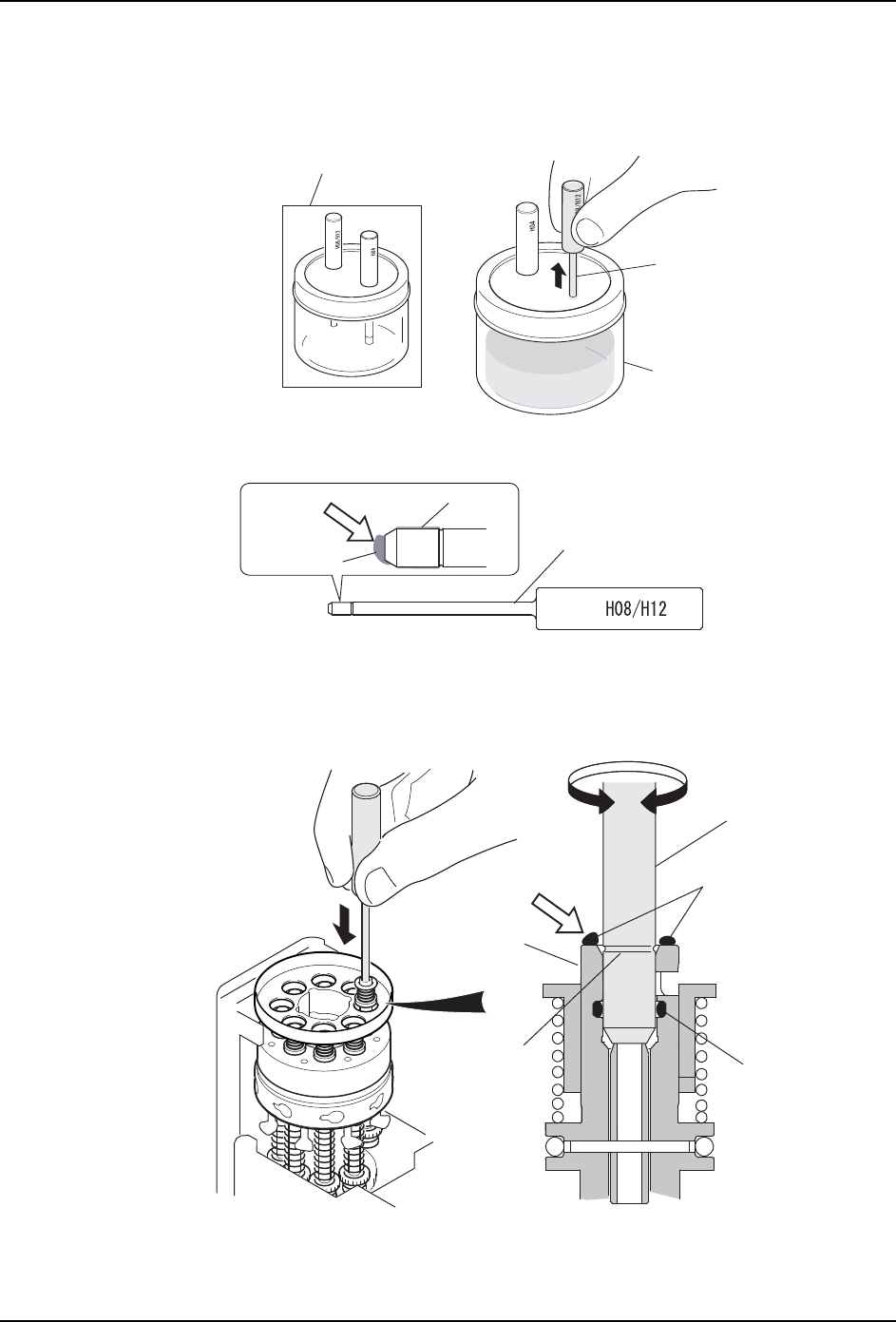

14.将 MDV235-ZB 润滑油薄薄地涂在升降杆内的 O 型圈上。
a. 在专用的密封瓶中放入指定的润滑油。
b. 请从密封瓶中拔出涂敷用的注油棒。在此时使用 H08/H12(S) 专用的注油棒。
c. 把在注油棒前端粘附的多余的润滑油用清洁布擦去。
d. 请在升降杆内插入注油棒。请大约插入到注油棒上刻的槽为止。此后，轻轻地旋转
使润滑油均匀地涂敷在 O 型圈上。
备注 )在升降杆的前端粘附有润滑油的时候，请用清洁布擦去。
e. 请反复将注油棒返回密封瓶中再次沾敷润滑油后，向各个升降杆内涂敷。
NXTPHD120Sc
⌞⋯Ἀ
( H08/H12⏝)
ᇼሷ⬬
ॽ䲃ᵼ⏜┇⋯⎸ᮭ⭞⋱ޭ
(AA40R**)
01MEC-0013Sa
⊼⊍Ầ
᪺এ
ԭⱘ⍺⒥⊍
⍺⒥⊍
1;73+'6F
छ䰡ᴚ
(4) 2ൟ
⊼⊍Ầ
ῑ
㉬䰘ⱘ⍺⒥⊍
᪺এ
6. 预防保养 QD145-21
258 NXT II 机械手册

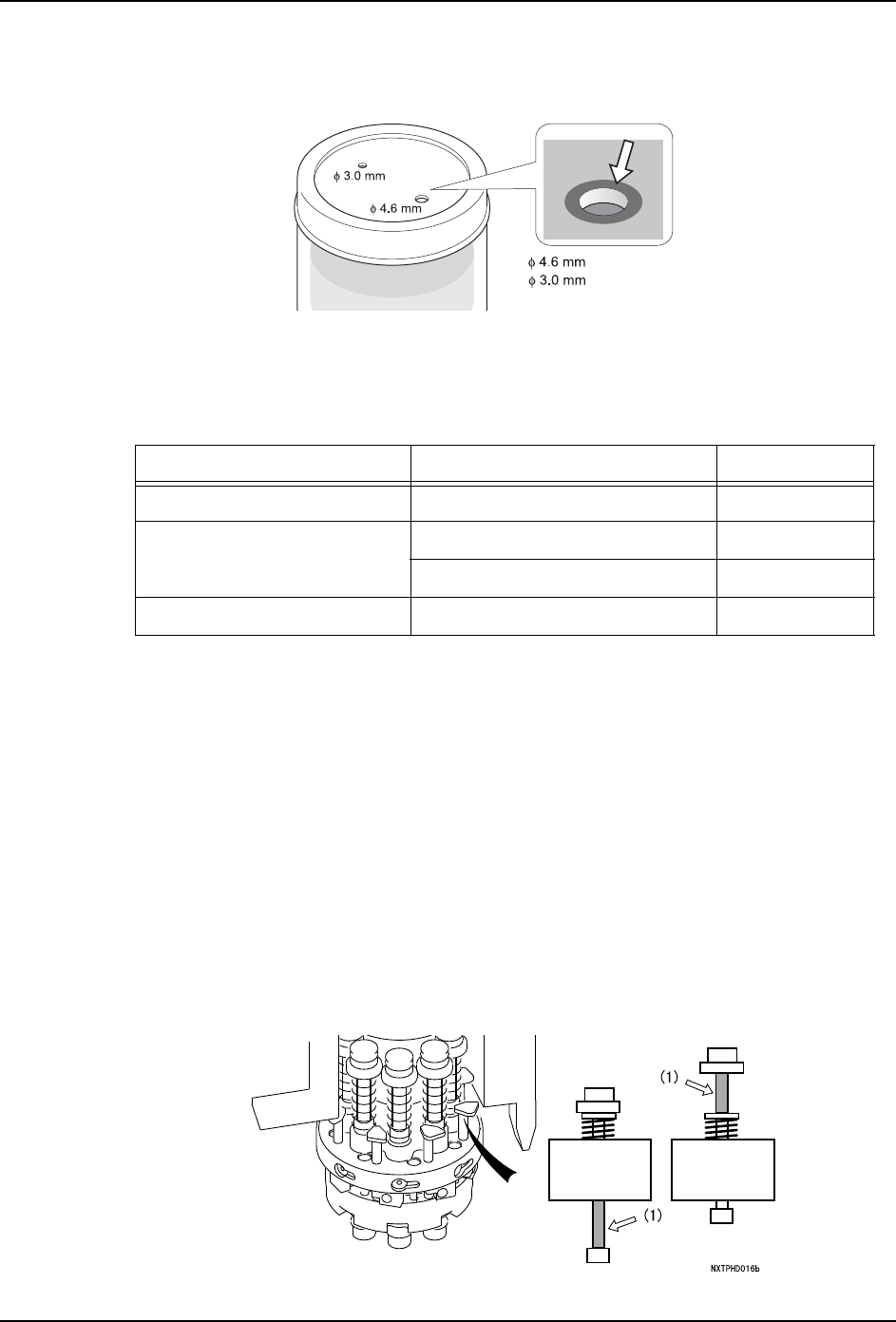

使用润滑油涂敷用治具时的注意事项
1. 在注油棒的插入口周围有多余的润滑油的时候，请用干布擦去。
2. 在注油棒上粘附有润滑油的时候，必须将注油棒插入到尺寸相配的插入孔中。
3. 请将充填润滑油的治具 （容器）保管在避开日光并且没有温度上升的地方。
〈H08M/H08MQ 工作头〉
备注 )升降杆和升降杆齿轮的加油量是每一根的加油量。
对于加油量少的加油作业，推荐使用治具的注射筒 （S61439）。在注射筒上有刻度，请
作为加油量的基准。
1. 拆下贴装工作头。（详细请参考 「5.8 贴装工作头的拆除 / 安装」。)
2. 使升降杆上下活动，如果因为弹簧的原因而使升降杆上升动作受阻时，请在干净的布 (
或者棉棒 ) 里蘸取 biraruT&D 涂敷到升降杆 (1) 上。并且，请确认升降杆是否顺畅地滑
动。
3. 请用干净的布 ( 或者棉棒 )，擦去升降杆 (1) 周围的污垢，也包含按步骤 3 涂敷的
biraruT&D。
4. 用沾有 0.05cc 的 VG-EP No.1 B970 的棉棒或者底纹笔涂敷在升降杆 （1）的上侧。
5. 将升降杆下降，涂敷 0.05cc 的 VG-EP No.1 B970 在升降杆 （1）的下侧。
6. 将升降杆 (1) 上下移动，使润滑油适应。
01MEC-0012Sb
㧦H04⫼
㧦H08 / H12 ⫼
᪺এ
润滑油 加油处 加油量 （cc）
VG-EP No.1 B970( 和光化学 ) （1）升降杆 0.1
Biral T&D
（Sugai Chemical Industry）
（2）Q 轴齿轮 ( 下部升降杆侧 ) 0.054
（3）升降杆齿轮 0.022
MDV235-ZB （黑田精工） （4）升降杆内 O 型圈 -
