7. 消耗品的更换 QD145-21
414 NXT II 机械手册
<H08/H12/H12S/H12HS/V12 类型 >

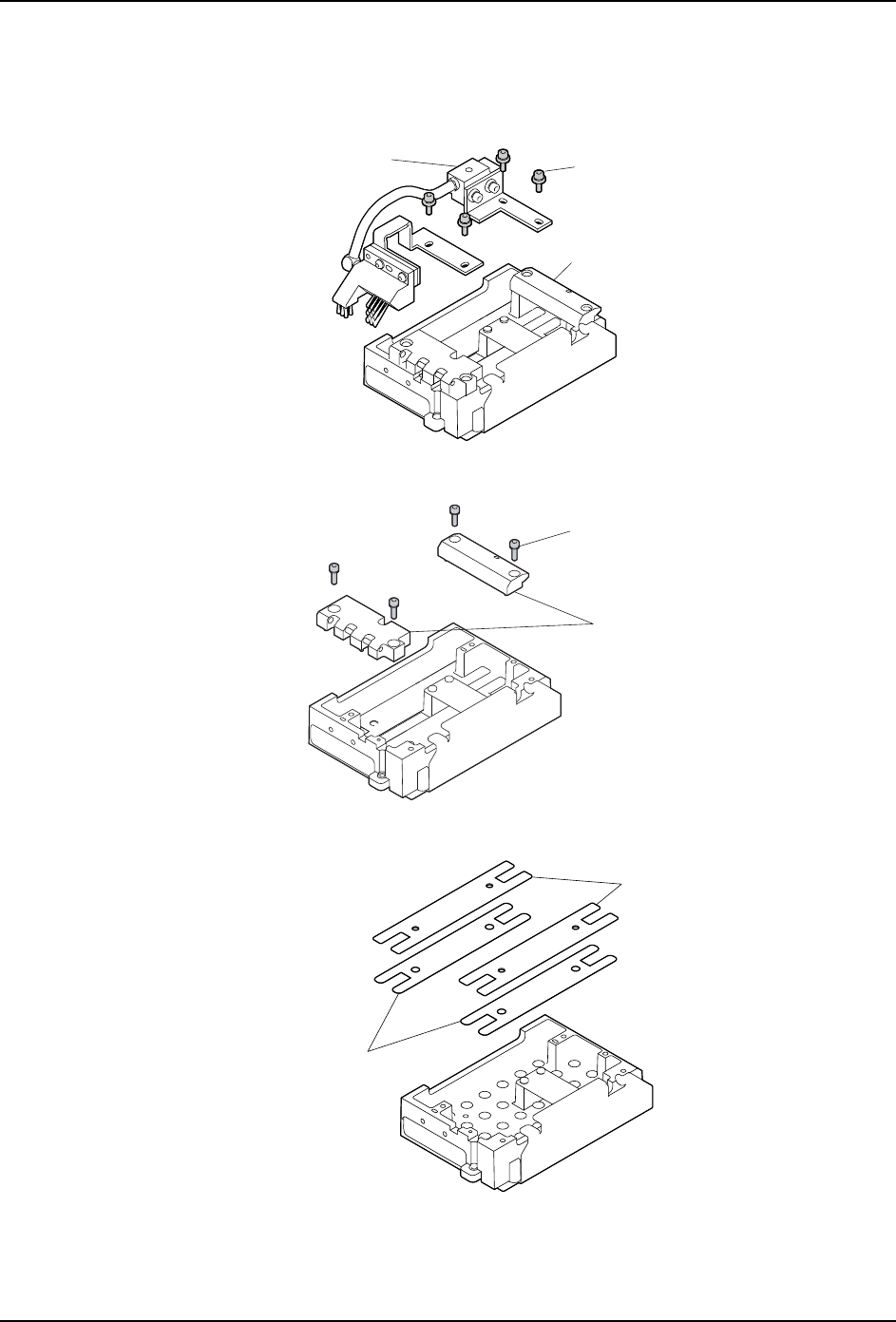

1. 安装清扫刷单元置放台类型 （选项）的时候，请拆除安装在置放台后侧的定位螺栓和清
扫单元置放台类型。
2. 拆下安装螺栓和 2 个压块。
3. 取下 2 个压板，更换荧光贴纸。
4. 按照相反的步骤组装吸嘴置放台。
྾ნ⨨ᨺྎ
01MEC-0860S
ᢡঋݹ
㖤᭴ਦ㊱ශ
ᐃ⼺ᰦ
01MEC-0861S
य़ഫ
ᅮ㶎ᷧ
0(&6
ᑇᵓ
㤻ܝ㉬㒌
QD145-21 7. 消耗品的更换
NXT II 机械手册 415
7.10 附带元件侧面识别功能的工作头贴纸的更换
<H08Q/H08MQ/H12SQ/H12HSQ/V12 工作头 >
7.10.1 更换时期
看到在贴纸上有污垢的时候
7.10.2 H08Q/H12SQ/H12HSQ 工作头的时候
贴纸的种类
使用的贴纸如下所示。因为更换时需要透明贴纸，请一起准备。
更换方法

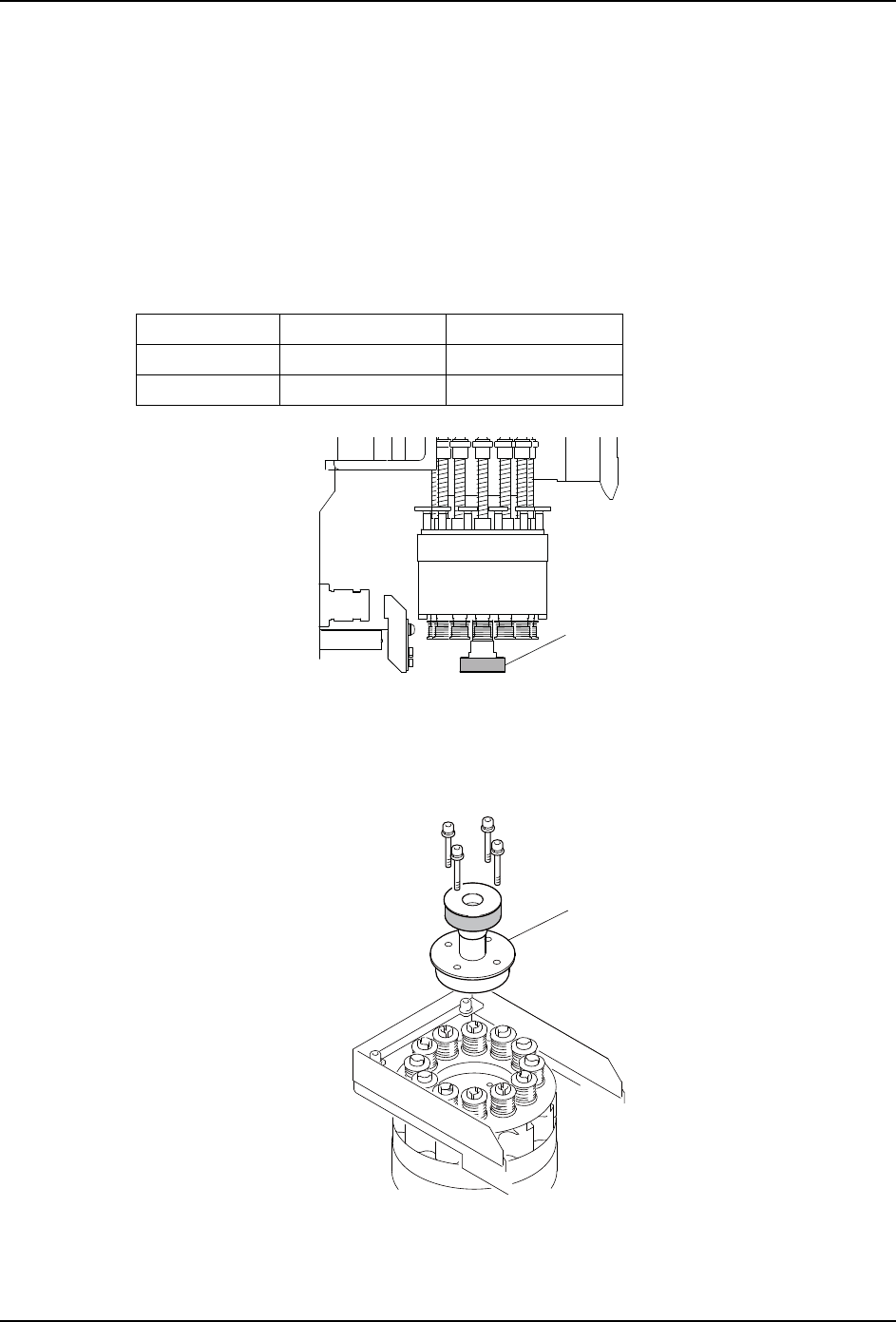

1. 请拆除贴装工作头。( 参照 「 5.8 贴装工作头的拆除 / 安装 」)
2. 拆除盖帽。
贴纸 透明贴纸
H08Q PS0291x PS0310x
H12SQ/H12HSQ PS0290x PS0311x
01NST-0199S
䍪㓮
01NST-0200Sa
┏ᖗ
0.35 Nm
7. 消耗品的更换 QD145-21
416 NXT II 机械手册

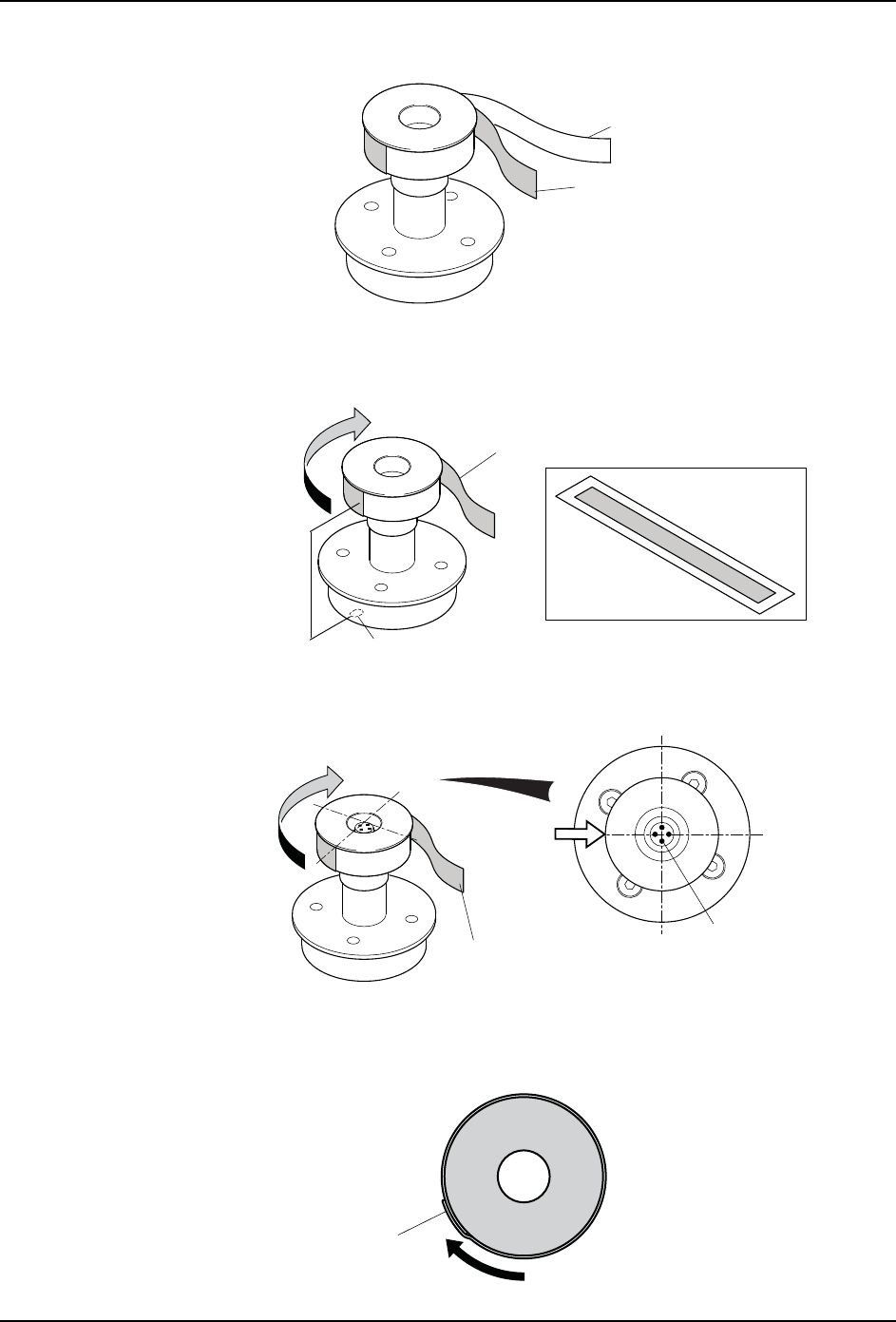

3. 请从盖帽上剥下贴纸和透明贴纸。
4. 请在盖帽上粘贴新的贴纸。
a. H08Q、H12SQ 的时候，确认长孔的位置，将贴纸的一端向此方向开始粘贴。
b. H12HSQ 的时候没有长孔。确认中央的 4 点的定位点位置，将贴纸的一端向此方向开
始粘贴。
备注 )请按顺时针方向卷贴纸。
1.请注意在贴纸下不要混入气泡和异物。
2.卷完后请把贴纸重叠粘贴。
1676
䍪㓮
䙅᱄䍪㓮
1676
䍪㓮
䮵ᆊ
1676
䍪㓮
ᇐփ⛯
Ԅ↚փ㖤
ᔶခ㋎䍪
1676
䠃ਖ㋎䍪
