7.10.3 H08MQ 工作头的时候

贴纸的种类

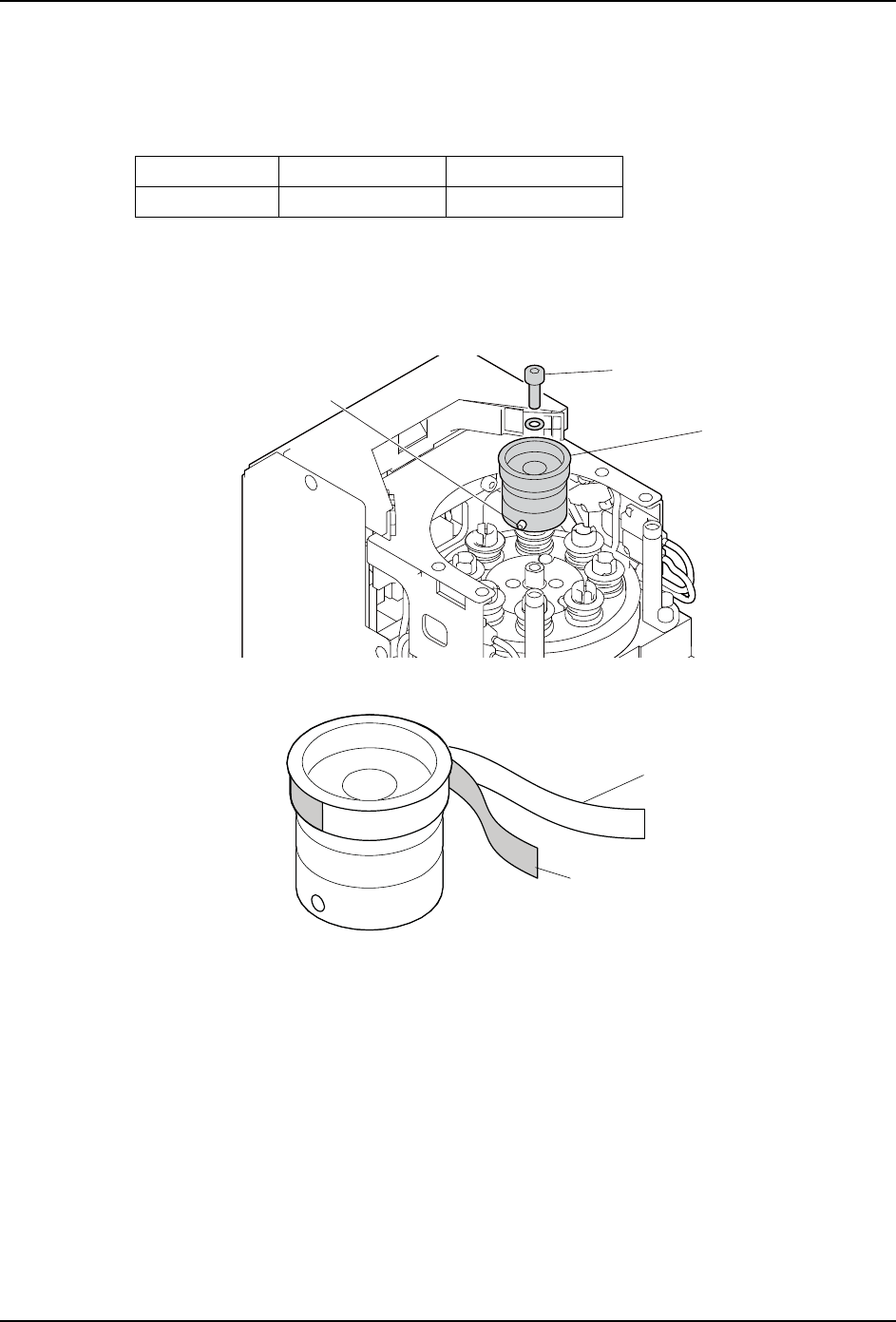

使用的贴纸如下所示。因为更换时需要透明贴纸，请一起准备。

更换方法

1. 请拆除贴装工作头。( 参照「 5.8 贴装工作头的拆除 / 安装」)

2. 请拧松螺钉，取下螺栓、盖帽。

3. 请从盖帽上剥下贴纸和透明贴纸。

贴纸透明贴纸

H08MQ PS0417x PS0418x

1676D

ⴌᑳ

㷰ṉ

㷰ѓ

3.92 Nm

1676

䍪㓮

䙅᱄䍪㓮

QD145-21 7. 消耗品的更换

NXT II 机械手册 419

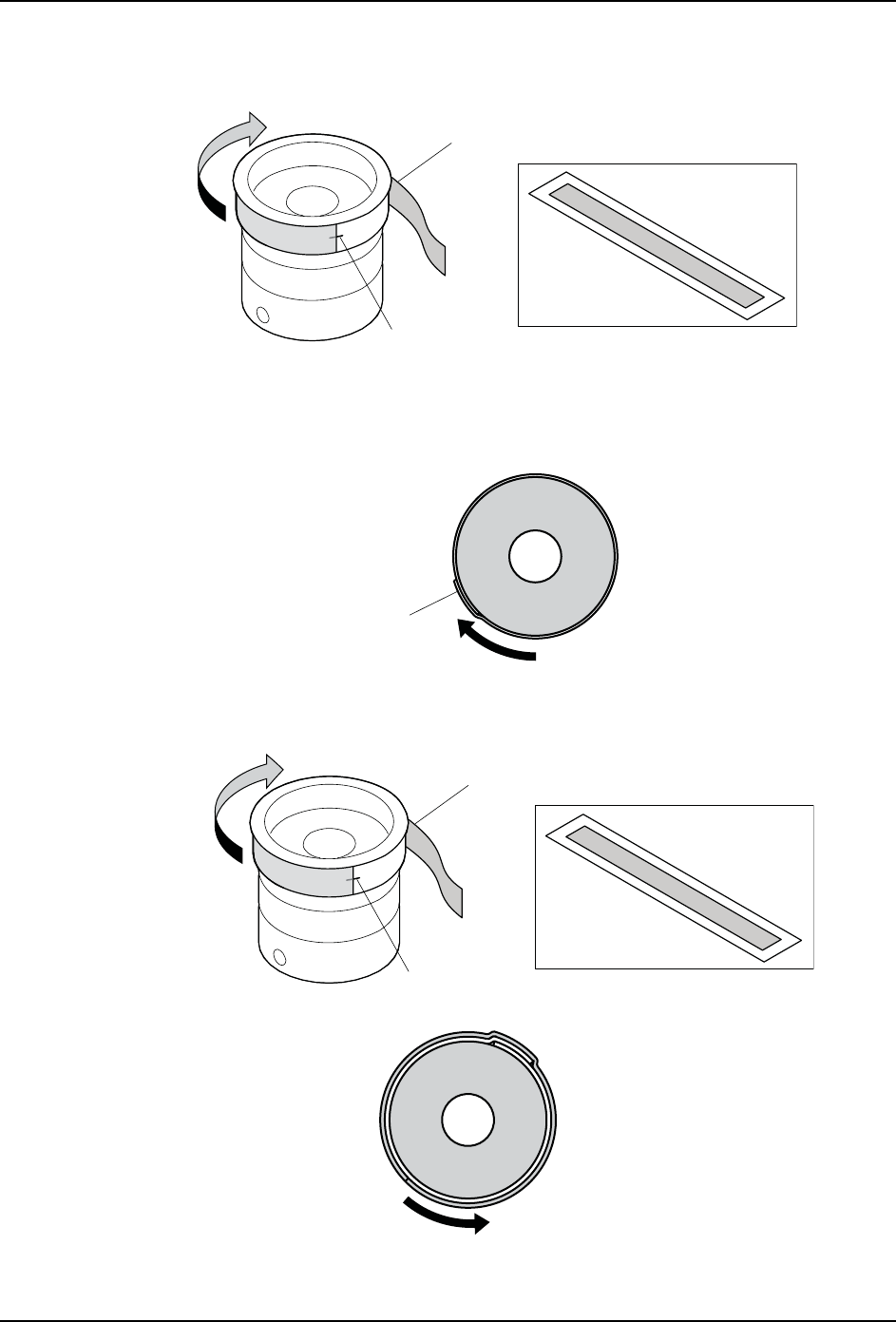

4. 请在盖帽上粘贴新的贴纸。在盖帽的贴纸的粘贴面上画了记号线。请将贴纸的端面与此

线中央对齐后粘贴。

备注 )

1.请顺时针方向卷贴纸。

2.请注意在贴纸下不要混入气泡和异物。

3.卷曲结束后请重叠贴纸粘贴。

5. 请在盖帽上粘贴透明贴纸。请确认先前粘贴的贴纸端面，在这个相反的位置上与透明贴

纸边对齐后开始粘贴。

备注 )请注意在透明贴纸下不要混入气泡和异物。

1676

䍪㓮

ḽ䇦

1676

䠃ਖ㋎䍪

1676

䍪㓮

ḽ䇦

01NST-0214

7. 消耗品的更换 QD145-21

420 NXT II 机械手册

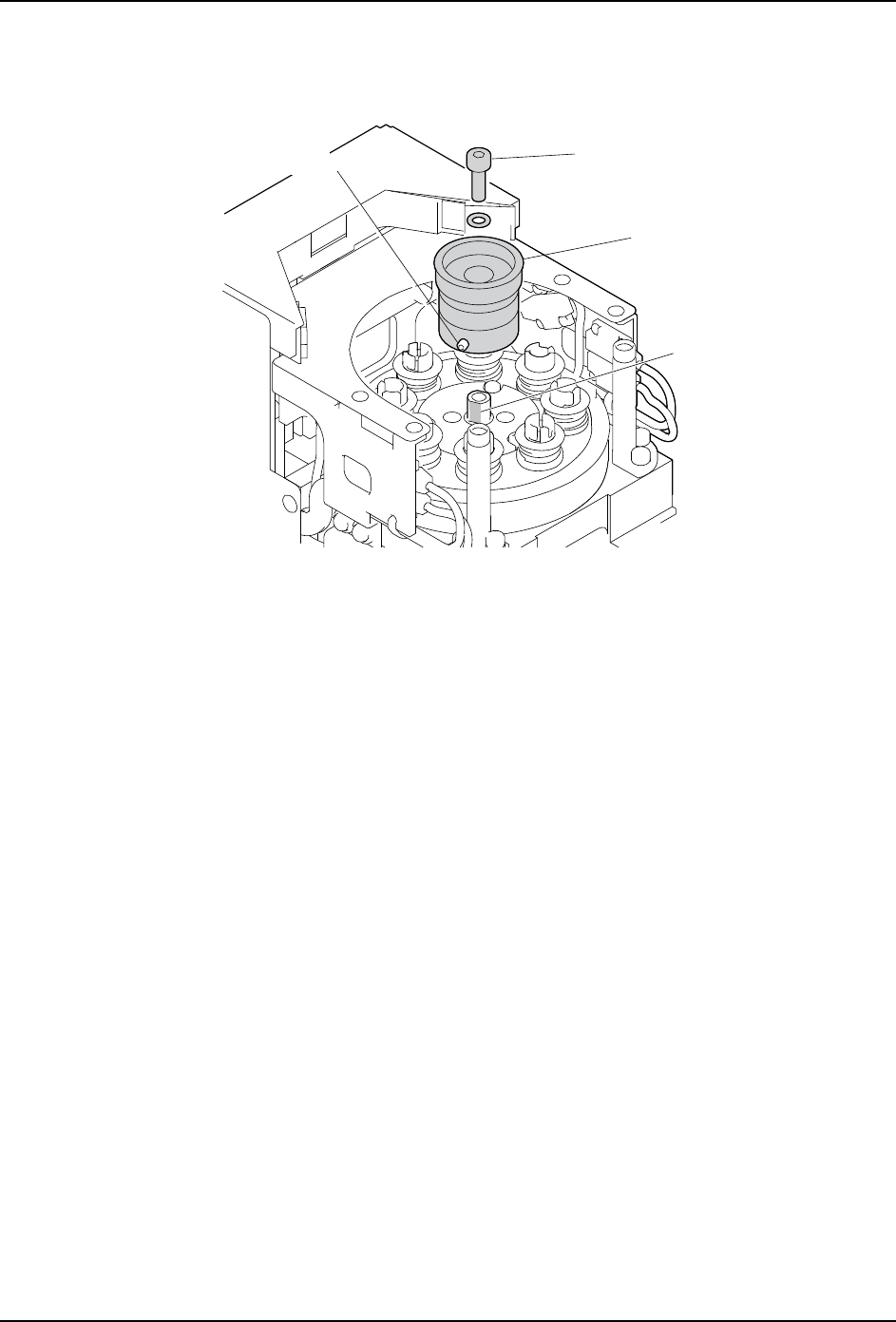

6. 将盖帽的螺丝位置与轴的平面部对齐，将盖帽镶入轴。

7. 请拧紧螺丝，用螺栓固定盖帽。

8. 请将贴装工作头安装到机器上。

9. 请用 IPS 亮度调整功能进行 IPS 亮度调整。( 详细内容请参照机器的「系统手册」的

「IPS 亮度调整」。)

1676D

ⴌᑳ

㷰ṉ

㷰ѓ

䖪Ⲻᒩ䶘䜞

3.92 Nm
