QD145-21 8. 部件的更换 NXT II 机械手册 565 前盖板 1. 请打开正门 （上和下） 。 2. 请拆除位于前盖板上下和左侧的 7 根螺丝。 3. 请拉出前盖板。 4. 请拔掉各种线束的接头。 下盖板 （右） 1. 请拆除 5 根安装螺栓后拿掉下盖板 （右） 。 ࠡⲪᵓ 01MEC-0478S 30MEC-0454
8. 部件的更换 QD145-21
564 NXT II 机械手册

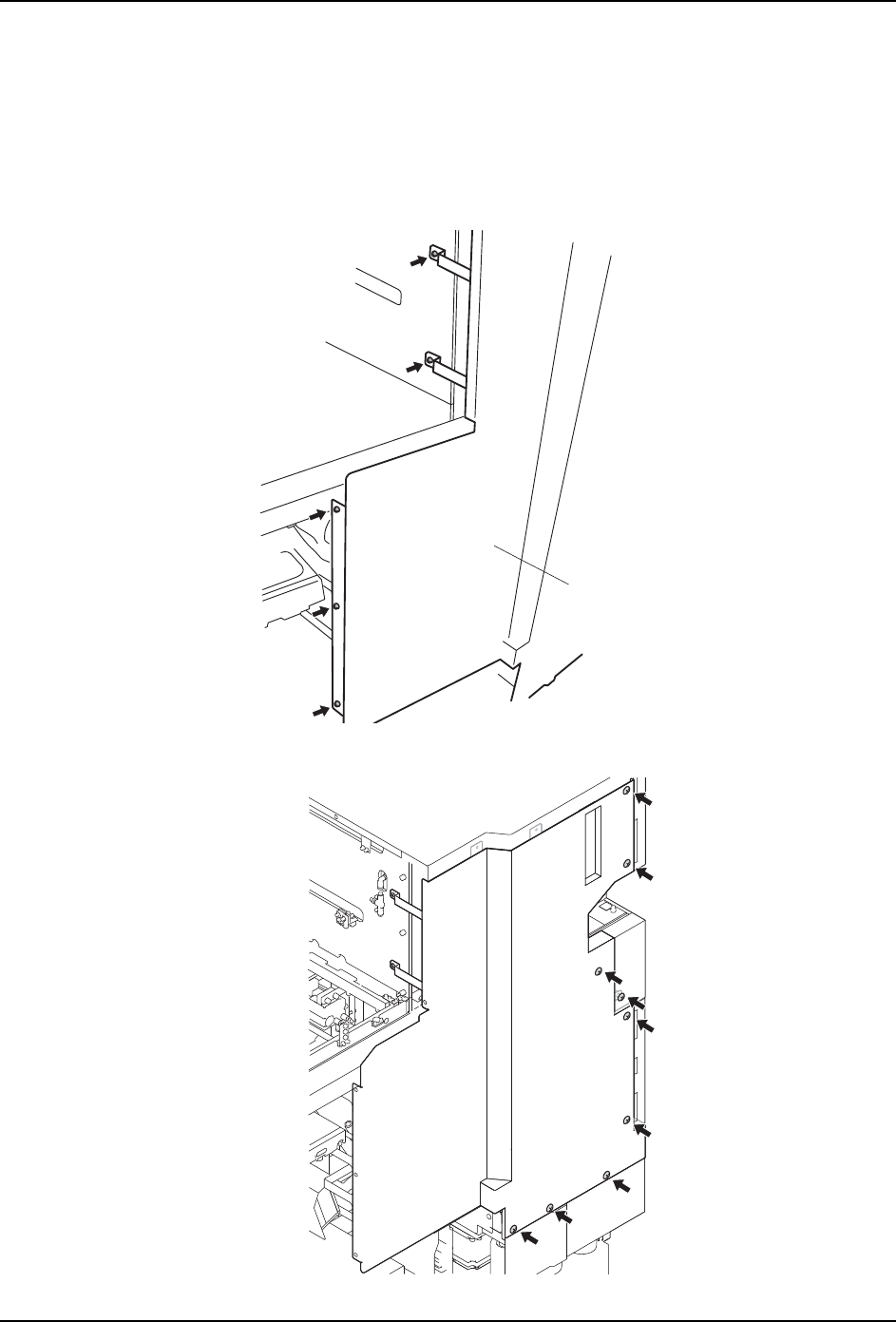

侧盖板 （左）
1. 请拆除后盖板。
2. 请拆除顶盖板。
3. 请拆除下盖板 （左）。
4. 请拆除位于料盘单元后面的侧盖板(左)的5根安装螺丝。
5. 请拆除 9 根安装螺丝后拿掉侧盖板 ( 左 )。
ջⲪᵓ˄Ꮊ˅
30MEC-0286S
30MEC-0287
QD145-21 8. 部件的更换
NXT II 机械手册 565

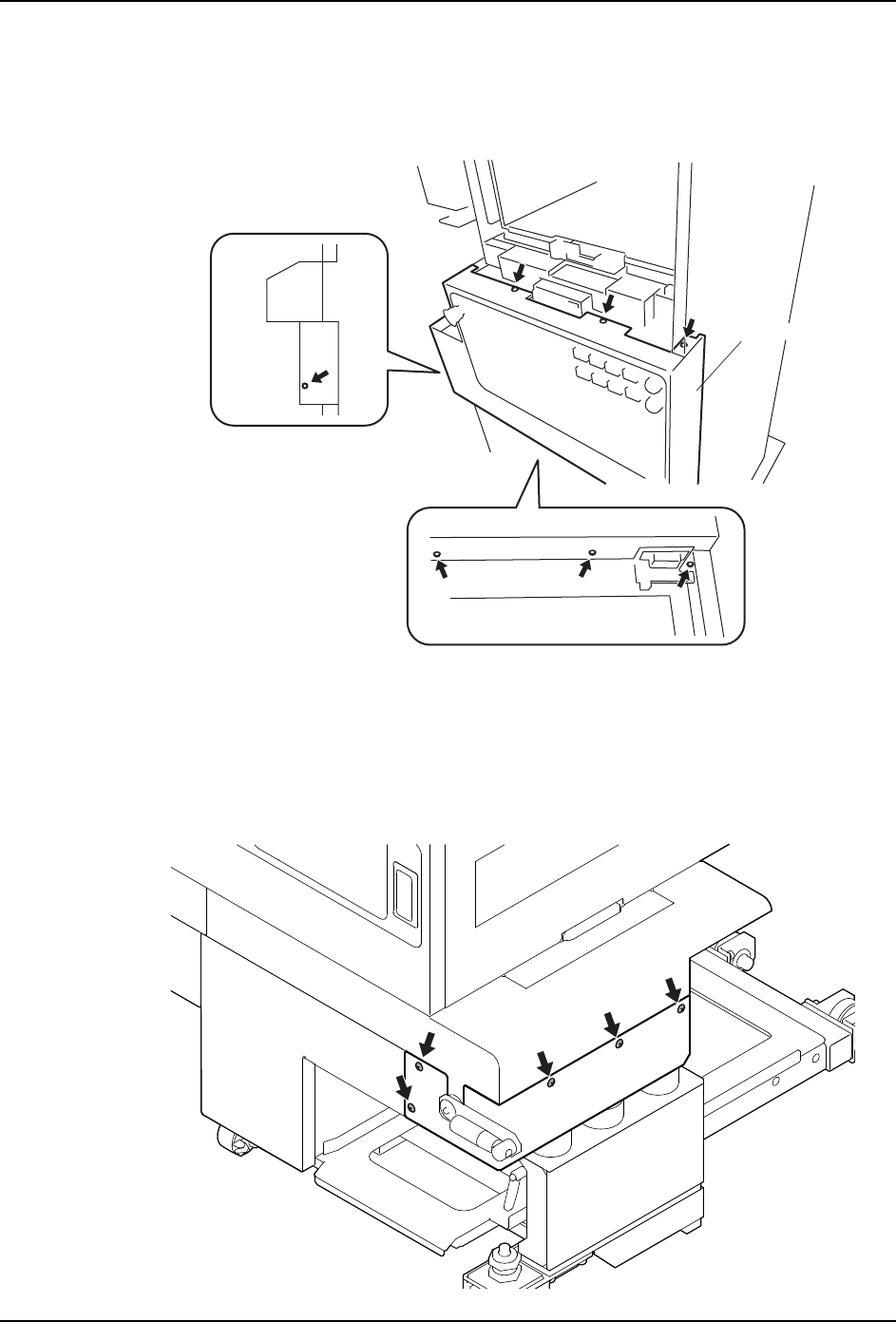

前盖板
1. 请打开正门 （上和下）。
2. 请拆除位于前盖板上下和左侧的 7 根螺丝。
3. 请拉出前盖板。
4. 请拔掉各种线束的接头。
下盖板 （右）
1. 请拆除 5 根安装螺栓后拿掉下盖板 （右）。
ࠡⲪᵓ
01MEC-0478S
30MEC-0454
8. 部件的更换 QD145-21
566 NXT II 机械手册

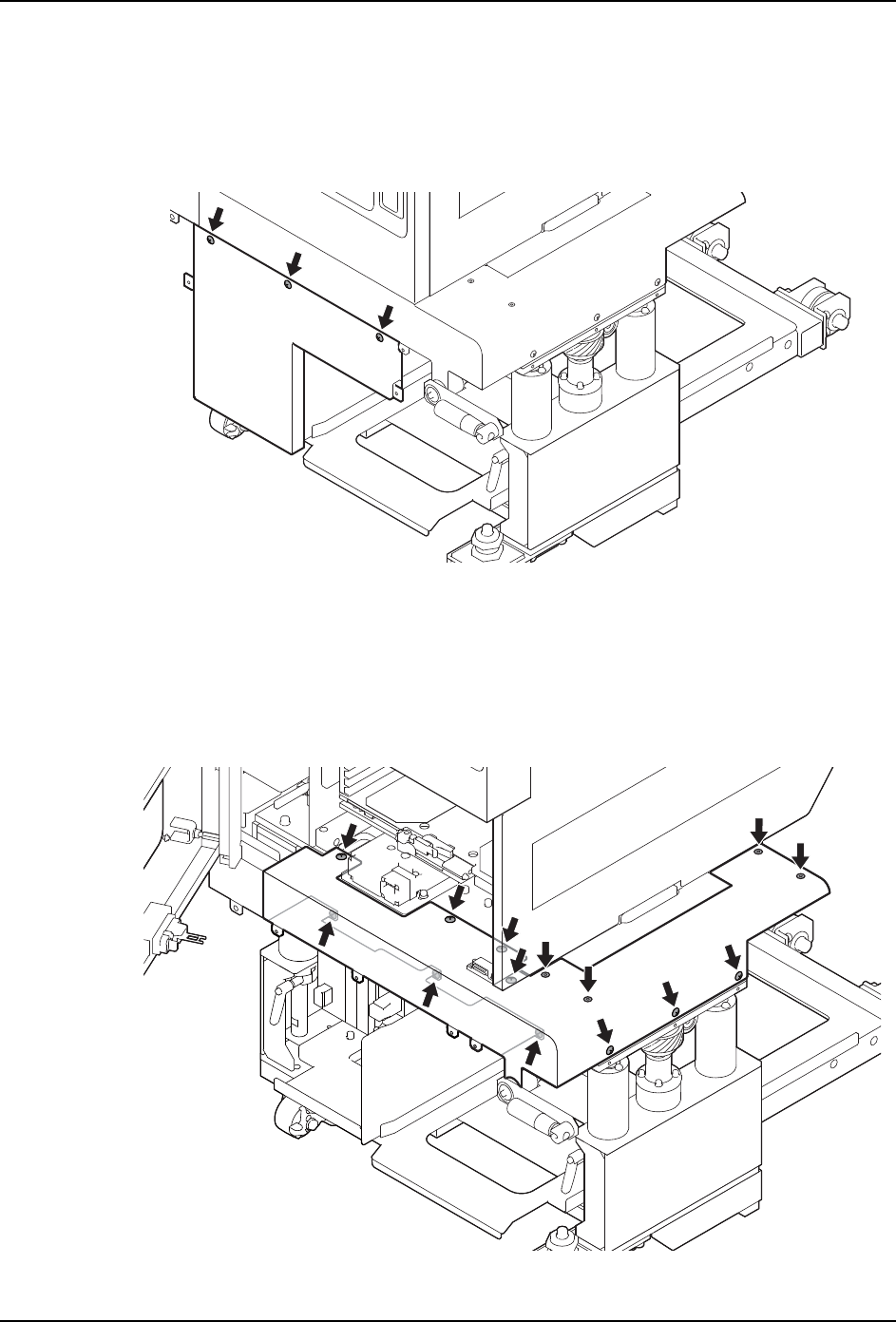

下盖板 （前）
1. 请拆除下盖板 （左）。
2. 请拆除下盖板 （右）。
3. 请拆除 3 根安装螺栓后拿掉下盖板 （前）。
下盖板
1. 请拆除下盖板 （左）。
2. 请拆除下盖板 （右）。
3. 请拆除下盖板 （前）。
4. 请拆除 14 根下盖板的安装螺丝。
5. 请拉出下盖板。
30MEC-0455
30MEC-0456
