9. 调整 QD145-21 586 NXT II 机械手册 测定 H08、H12、H12S、H12HS、V12 工作头时 单双 搬运 轨 治具 玻璃电路板 PZ1459* 全工作头通用 治具 治具板 AA94E* * 全工作头通用 在软件版本 V5.11 以后的时候 使用 治具 治具板 AA01B* * 全工作头通用 在软件版本 V5.11 以前的时候 使用 三搬 运轨 治具 玻璃电路板 PZ4405* 全工作头通用 通用 元件 10…
QD145-21 9. 调整
NXT II 机械手册 585
如果软件是 V5.11 以前的版本
治具 玻璃电路板 PZ1459* 全工作头通用
治具板 AA01B** 全工作头通用
元件 玻璃元件 PZ1460* 使用元件数
H01，OF 用 :32 个，
H02/H02F 用 :64 个，
H04/H04S/H04SF，G04/G04F
用 :64 个
吸嘴 φ7.0mm AA080** H01 用 :1 个 ,
H02/H02F 用 :2 个
φ7.0mm AA07C** H04 用 :4 个
φ7.0mm AA93Y** H04S/H04SF 用 :4 个
φ7.0mm AA6TM** G04/G04F 用 :4 个
φ7.0mm AA1CH** OF 用 :1 个
其他 用于玻璃元件的双面胶纸 （外卖品）。 10mm 宽，半透明
NXTBAS185
ＮＸＴＢＡＳ１８６
9. 调整 QD145-21
586 NXT II 机械手册

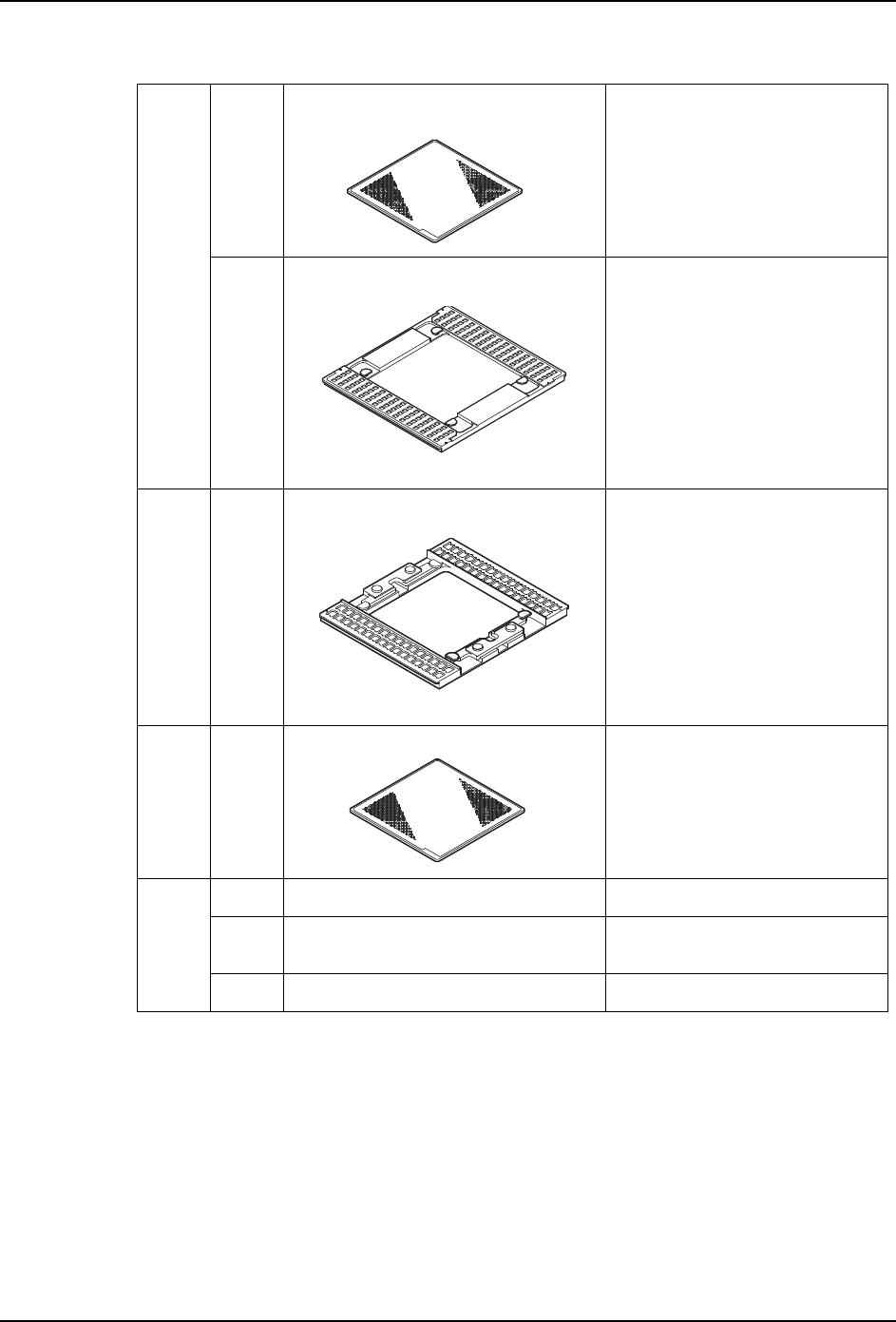

测定 H08、H12、H12S、H12HS、V12 工作头时
单双
搬运
轨
治具 玻璃电路板 PZ1459* 全工作头通用
治具 治具板 AA94E** 全工作头通用
在软件版本 V5.11 以后的时候
使用
治具 治具板 AA01B** 全工作头通用
在软件版本 V5.11 以前的时候
使用
三搬
运轨
治具 玻璃电路板 PZ4405* 全工作头通用
通用 元件 1005 白色元件 K5488B 10,000 个 / 卷
吸嘴 φ0.7 AA735** H08 用 :8 个
H12、H12S、H12HS：12 个
其他 用于白色元件的双面胶纸 4067B。 50mm×100mm，透明 No.5605
NXTBAS185
01MEC-0625
ＮＸＴＢＡＳ１８６
NXTBAS185
QD145-21 9. 调整
NXT II 机械手册 587
9.1.2 样品 Job
PAM 用的样品 Job 收存在软件的安装 CD 中。请将符合条件的 Job 同机器构成一起编辑使用。
注意 )· 请不要变更关于贴装顺序、元件的信息。
· 请不要做优化。
单搬运轨、双搬运轨机器 Job
V5.11 以上版本
备注 )测定 H02/H02F 工作头时的贴装数为 64 个，测定 H04、H04S/H04SF、H08M、G04/G04F
工作头时的贴装数是 128 个。只有 32 个玻璃元件的时候，必要的贴装数不足。请分割
样品 Job 的贴装顺序，创建各贴装 32 个的 Job。请将 H02/H02F 工作头分为 2 个、H04、
H08M、H04S/H04SF 和 G04/G04F 工作头分为 4 个 Job，获取必要的贴装数的数据。
工作头种类 样品 Job
H01 PAM_H01_7mmGlass_Shuffle_ver4_S~GM6x2~4.JOB
H02/H02F PAM_H02_7mmGlass_Shuffle_ver4_S~GM6x2~4.JOB
H04 PAM_H04_7mmGlass_Shuffle_ver4_S~GM6x2~4.JOB
H04S/H04SF PAM_H04S_7mmGlass_Shuffle_ver4_S~GM6x2~4.JOB
H08M （8 吸嘴） PAM_H08M-8N_7mmGlass_Shuffle_Ver5_S~GM6x2~4.JOB
H08M （1 吸嘴） PAM_H08M-1N_7mmGlass_Shuffle_Ver5_S~GM6x2~4.JOB
G04/G04F PAM_G04_7mmGlass_Shuffe_ver4_S~GM6x2~4.JOB
G04/G04F(P03 相机） PAM_G04_Glass_P03_Shuffle_ver4_S~GM6x2~4.JOB
OF PAM_OF_7mmGlass_Shuffle_ver4_S~GM6x2~4.JOB
H08 PAM_H08_1005_ver4_S~GM6x2~4.JOB
H12/H12S, H12HS PAM_H12S_1005_ver4_S~GM6x2~4.JOB
V12 PAM_V12_1005_Ver3_S~GM6x2~4.JOB
