3.2 Grundlag for den grafiske brugergrænseflade
I dette afsnit beskrives det, hvordan de forskellige betjeningselementer som f.eks. tastatur,
trackball, trykknapper på musen og touch screen håndteres og de enkelte komponenter til den
grafiske brugergrænseflade fungerer. 3
3.2.1 Indtastnings- og betjeningselementer
Tastatur 3
Tastaturet med den integrerede trackball og trykknapperne på musen (se Fig. 3.1 - 3) hører til
standard-indtastningsmediet til den grafiske brugergrænseflade til stationscomputer-softwaren. 3
Trackball og trykknapper på musen 3
Trackballen benyttes til at bevæge markøren hen over brugergrænseflade til det ønskede objekt.
Den venstre trykknap på musen benyttes til at vælge det ønskede objekt og udføre den
pågældende funktion. 3
Touch screen 3
Touch screen kan ligeledes benyttes til at betjene grænsefladen. Ovennævnte arbejde kan også
udføres ved at benytte fingeren til at pege på det ønskede objekt på skærmen og udføre den
pågældende funktion. 3
HENVISNING
Handlinger som gennemføres ved at aktivere den venstre trykknap på musen eller ved at benytte
fingeren til at pege på skærmen betegnes generelt med "klikke" i driftsvejledningen. 3
3
Driftsvejledning SIPLACE F5/F5 HM 3 Introduktion og grundbegreber
Softwareversion SR.407.xx Udgave 01/2001 DK 3.2 Grundlag for den grafiske brugergrænseflade
115
3.2.2 Komponenter på brugergrænsefladen
3

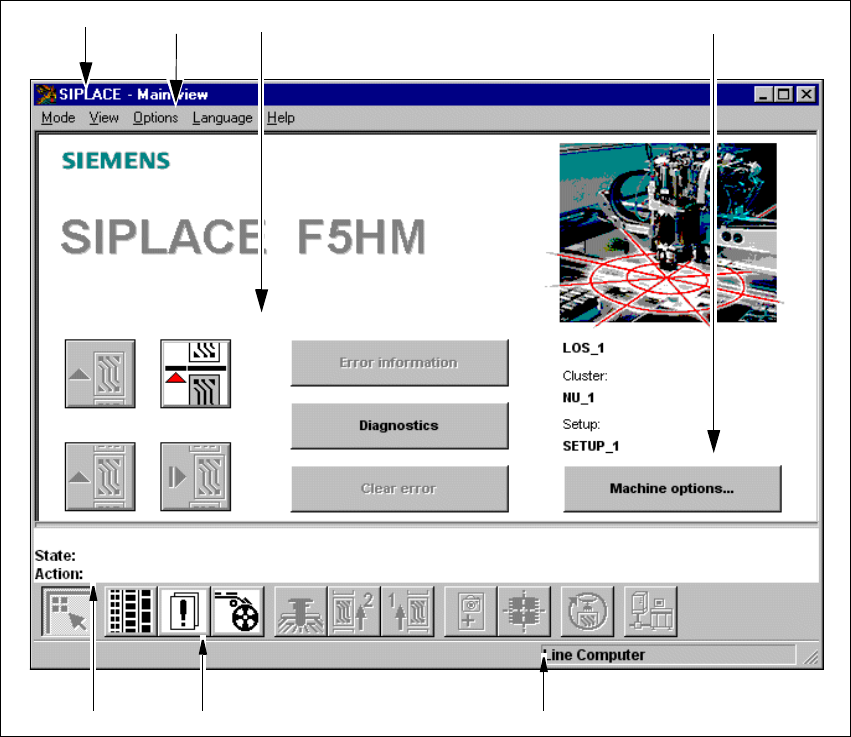

Fig. 3.2 - 1 Komponenter på brugergrænsefladen (eksempel grundbillede)
3
Billedtekst til Fig. 3.2 - 1
(1) Titellinie
(2) Menulinie
(3) Arbejdsareal / displayareal
(4) Betjeningselement
(5) Statusfelt
(6) Symbollinie
(7) Infolinie
3
1
6 75
32 4
3 Introduktion og grundbegreber Driftsvejledning SIPLACE F5/F5 HM
3.2 Grundlag for den grafiske brugergrænseflade Softwareversion SR.407.xx Udgave 01/2001 DK
116
Titellinie 3
I titellinien ses navnet på det indstillede billede (f.eks. "grundbillede"). 3
Menulinie 3
Menulinien indeholder menuer, hvis indhold (menufunktioner/menuoptioner) kan variere
afhængigt af det aktuelle billede. 3
Arbejdsareal / displayareal 3
I dette areal vises betjeningselementerne (trykknapper, symboler) til indstilling/aktivering af
funktioner, indholdet af aktiverede menuer og undermenuer, almindelige meldinger, fejlmeldinger
og andre henvisninger. Desuden gør systemet i grundbilledet opmærksom på bestemte processer
eller tilstande (f.eks. forarbejdning, placeringssted tom osv.) ved hjælp af animerede og/eller
objekter med forskellige farver. 3
Betjeningselementer 3
Et klik på betjeningselementer med den venstre trykknap på musen medfører, at handlinger
udløses, optioner vælges eller indstillinger foretages.
Hvis betjeningselementerne er lysegrå, mangler de forudsætninger, som skal være til stede for at
de tilsvarende funktioner kan udføres. 3
Statusfelt 3
I statusfeltet fremkommer den aktuelle maskintilstand, de sidst optrådte fejl og den handling, som
skal udføres af operatøren.
Når optionen "GEM-grænseflade" er konfigureret, ses tilstanden for forbindelsen til
hostcomputeren i den højre side af feltet. 3
HENVISNING
I den nærværende softwareversion er optionen "GEM-grænseflade" ikke realiseret. 3
Symbollinie 3
Denne linie indeholder symboler, som bruges til at få brugergrænsefladen til at springe til et andet
billede, så det nødvendige arbejde kan gennemføres. Når der klikkes på et symbol, springer
brugergrænsefladen til det billede, som er forbundet med symbolet. Symbolet for det aktiverede
billede er så inaktivt. 3
Infolinie 3
Her fremkommer korte informationer til menuindtastninger eller ikoner, som markøren peger på. I
et separat felt ved siden af fremkommer den aktuelle driftsmåde. 3
