Driftsvejledning SIPLACE F5/F5 HM 3 Introduktion og grundbegreber Softwareversion SR.407.xx Udgave 01/2001 DK 3.2 Grundlag for den graf iske brugergrænseflade 117 3.2.2.1 Symboler i arbejds- og displayarealet I grundbi l…
3 Introduktion og grundbegreber Driftsvejledning SIPLACE F5/F5 HM
3.2 Grundlag for den grafiske brugergrænseflade Softwareversion SR.407.xx Udgave 01/2001 DK
116
Titellinie 3
I titellinien ses navnet på det indstillede billede (f.eks. "grundbillede"). 3
Menulinie 3
Menulinien indeholder menuer, hvis indhold (menufunktioner/menuoptioner) kan variere
afhængigt af det aktuelle billede. 3
Arbejdsareal / displayareal 3
I dette areal vises betjeningselementerne (trykknapper, symboler) til indstilling/aktivering af
funktioner, indholdet af aktiverede menuer og undermenuer, almindelige meldinger, fejlmeldinger
og andre henvisninger. Desuden gør systemet i grundbilledet opmærksom på bestemte processer
eller tilstande (f.eks. forarbejdning, placeringssted tom osv.) ved hjælp af animerede og/eller
objekter med forskellige farver. 3
Betjeningselementer 3
Et klik på betjeningselementer med den venstre trykknap på musen medfører, at handlinger
udløses, optioner vælges eller indstillinger foretages.
Hvis betjeningselementerne er lysegrå, mangler de forudsætninger, som skal være til stede for at
de tilsvarende funktioner kan udføres. 3
Statusfelt 3
I statusfeltet fremkommer den aktuelle maskintilstand, de sidst optrådte fejl og den handling, som
skal udføres af operatøren.
Når optionen "GEM-grænseflade" er konfigureret, ses tilstanden for forbindelsen til
hostcomputeren i den højre side af feltet. 3
HENVISNING
I den nærværende softwareversion er optionen "GEM-grænseflade" ikke realiseret. 3
Symbollinie 3
Denne linie indeholder symboler, som bruges til at få brugergrænsefladen til at springe til et andet
billede, så det nødvendige arbejde kan gennemføres. Når der klikkes på et symbol, springer
brugergrænsefladen til det billede, som er forbundet med symbolet. Symbolet for det aktiverede
billede er så inaktivt. 3
Infolinie 3
Her fremkommer korte informationer til menuindtastninger eller ikoner, som markøren peger på. I
et separat felt ved siden af fremkommer den aktuelle driftsmåde. 3
Driftsvejledning SIPLACE F5/F5 HM 3 Introduktion og grundbegreber
Softwareversion SR.407.xx Udgave 01/2001 DK 3.2 Grundlag for den grafiske brugergrænseflade
117
3.2.2.1 Symboler i arbejds- og displayarealet
I grundbilledets displayareal signaliseres bestemte driftstilstande (forarbejdning, fejl osv.) ved
hjælp af forskellige symboler eller farvekoder i den pågældende grafik. 3
3

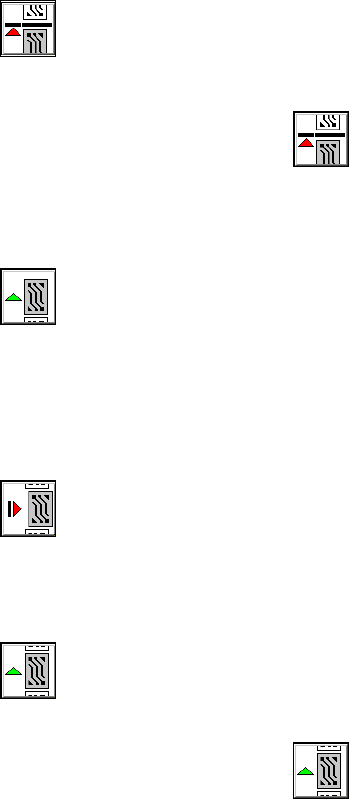

De forskellige symboler og deres betydning for de enkelte driftstilstande 3
3
Stop processing PCB (stop forarbejdning) 3
Forarbejdningen kan stoppes, hvis man f.eks. ønsker at udføre enkeltfunktioner. 3
Å Klik på symbolet .
Forarbejdningen stopper, når printkortet i transportbåndet på midten er færdig med at blive be-
stykket. Symbolet "forarbejdning" er grønt.
3
Processing PCB (forarbejdning) 3
Hvis forarbejdningen (bestykning) af printkortet er blevet stoppet, fordi man ønsker at springe til
f.eks. menuen "Enkeltfunktioner", klikker man på dette symbol, når forarbejdningen skal
fortsættes. Symbolet "stop forarbejdning" er rødt. 3
3
Abort processing (afbryd forarbejdning) 3
Symbolet er rødt. Klik på dette symbol, hvis De ønsker at afbryde forarbejdningen af et printkort
(f.eks. fordi der fremkommer en alvorlig fejlmelding). Dette skal bekræftes over for systemet.
3
Continue processing (fortsæt forarbejdning) 3
Symbolet lyser grønt. 3
Å Klik på symbolet , hvis De ønsker at fortsætte bestykningen af printkortet, selv om der
f.eks. er fremkommet en alvorlig fejlmelding. Forarbejdningen fortsættes.
3
3 Introduktion og grundbegreber Driftsvejledning SIPLACE F5/F5 HM
3.2 Grundlag for den grafiske brugergrænseflade Softwareversion SR.407.xx Udgave 01/2001 DK
118
Øvrige symboler eller markeringer og deres betydning 3

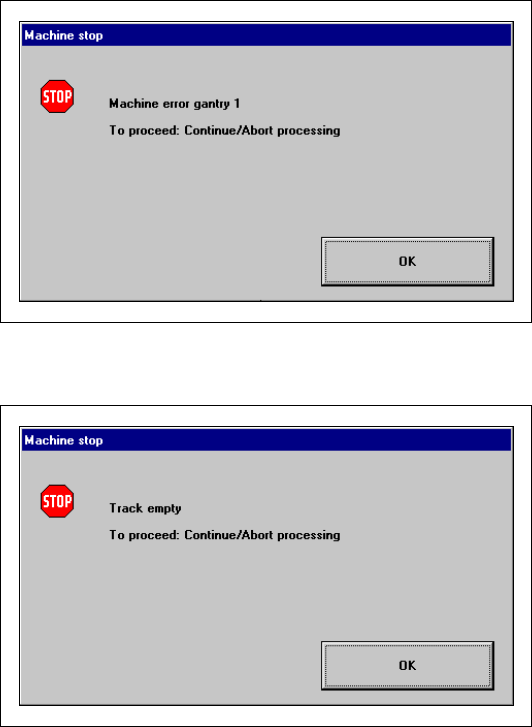

Hvis der opstår en sporfejl, en maskinfejl eller en transportfejl, åbnes et vindue på skærmen (se
efterfølgende eksempler). 3
Machine error (maskinfejl) 3
3
3
3
3
3
3
3
3
Track empty error (spor tom fejl) 3
3
3
