Driftsvejledning SIPLACE F5/F5 HM 3 Introduktion og grundbegreber
Softwareversion SR.407.xx Udgave 01/2001 DK 3.3 Brugergrænseflade - billeder og menuer
133
HENVISNING
Bestykningsprogram og klargøring skal standardmæssigt indstilles af liniecomputeren.
Hvis liniecomputeren afbrydes med "Shut down" og startes (boot) igen, skal de tilsluttede stationer
også startes igen. 3
SIPLACE Pro
Hvis der indstilles et nyt bestykningsprogram på stationen, indlæses alle nødvendige data af
computeren, som er blevet fastlagt i konfigurationen til SIPLACE Pro-forbindelsen. 3
Dataene skal befinde sig på denne computers harddisk. 3
Å ktivér radioknappen til den valgte driftsmåde.
Å Tryk på OK for at overtage den gennemførte indstilling.
New cluster ... (nyt bestykningsprogram ...) 3
I driftsmåden "Stand Alone" kan dataene for et valgt bestykningsprogram indlæses fra
stationscomputerens harddisk. 3
3

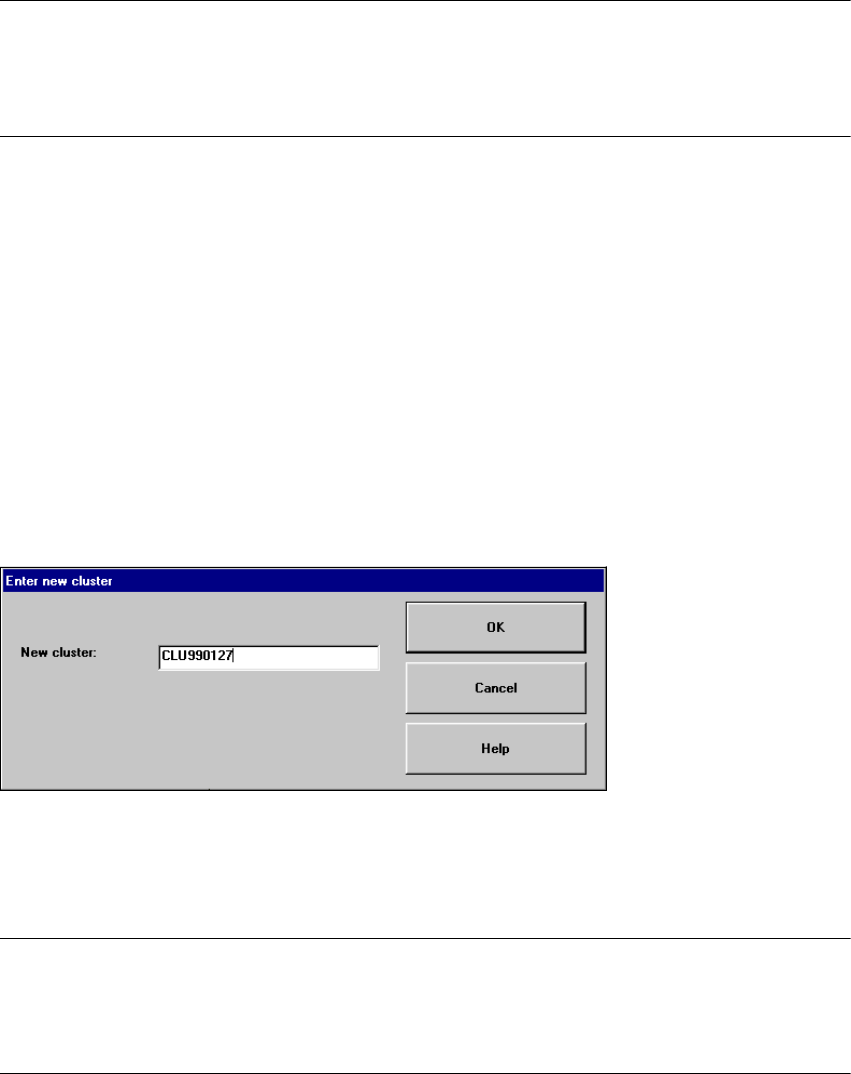

Å Klik på menuoptionen "New cluster" (nyt bestykningsprogram).
Å Indtast navnet på det ønskede bestykningsprogram i den boks, som fremkommer på skær-
men, og bekræft det indtastede med OK. Bestykningsprogramdataene indlæses.
HENVISNING
Dataene for det bestykningsprogram, som sidst er blevet indstillet af liniecomputeren (inkl.
mærke- og husformdataene), er gemt på stationscomputerens harddisk under
bestykningsprogramnavnet "AKTUELL" og kan indlæses ved at indtaste dette navn. 3
3 Introduktion og grundbegreber Driftsvejledning SIPLACE F5/F5 HM
3.3 Brugergrænseflade - billeder og menuer Softwareversion SR.407.xx Udgave 01/2001 DK
134
Software ... 3
Denne menuoption gør det muligt at aktivere testkommandoer (testfunktioner) til kontrol af
forskellige maskinkomponenter. 3
HENVISNING
Denne menuoption kan kun hentes frem på betjeningsniveauet "Service" (servicetekniker). 3
FARE
Testkommandoerne må kun indstilles og gennemføres af serviceteknikere. 3

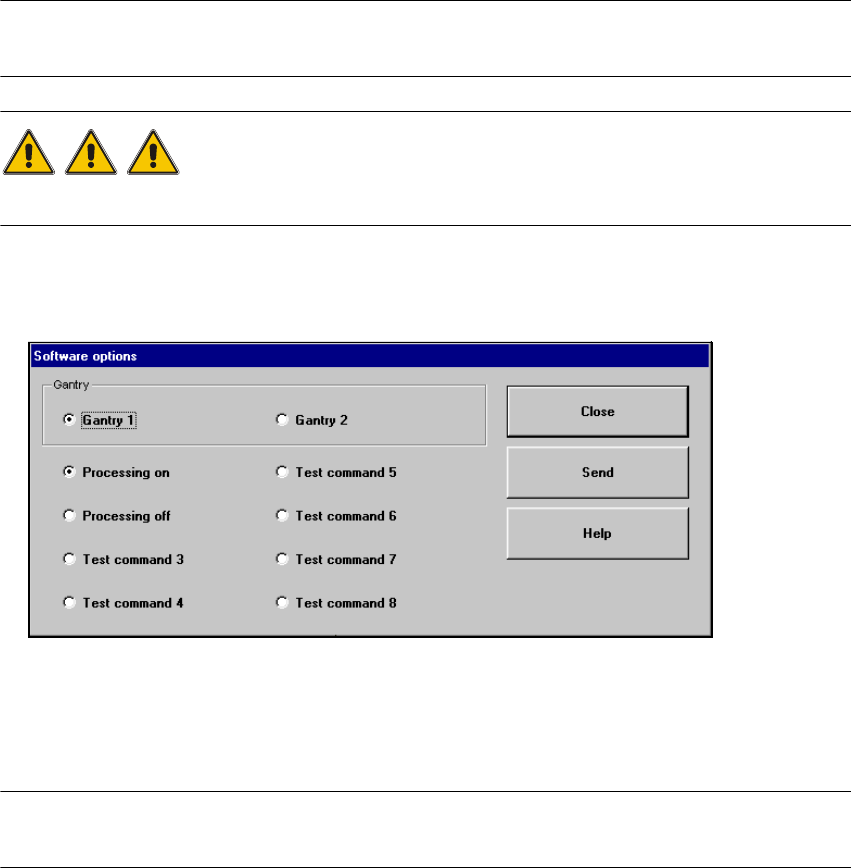

Å Klik på menuoptionen Software ....
Herefter åbnes følgende vindue.
3
Å Vælg den ønskede portal (gantry) og aktivér/deaktivér testkommandoerne ved at klikke på den
pågældende kontrolknap.
Å Klik på Close (luk) for at indstille softwareoptionen.
HENVISNING
Når stationen startes (boot) igen, indstilles softwareoptionerne på deres oprindelige indstillinger.3
Driftsvejledning SIPLACE F5/F5 HM 3 Introduktion og grundbegreber
Softwareversion SR.407.xx Udgave 01/2001 DK 3.3 Brugergrænseflade - billeder og menuer
135
Cycle mode ... (taktdrift ...) Alt+t 3
Med denne menuoption kan stationen springe (efter tryk på stop-tasten) ind i taktdriften (benyttes
f.eks. til indgrænsning af fejl). 3

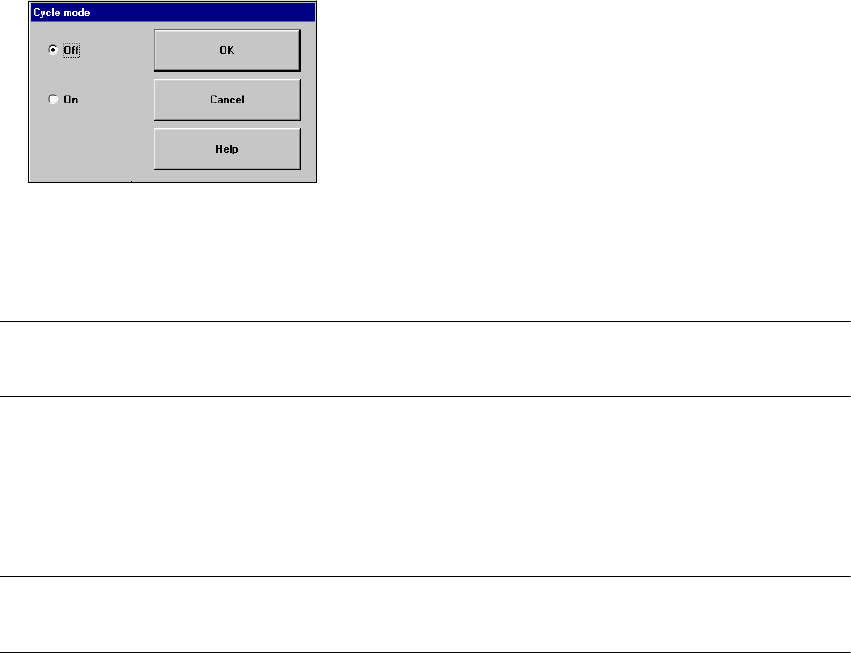

Å Klik på menuoptionen Cycle mode ... (taktdrift...) eller brug tastekombinationen ALT+t. Ind-
stillingsboksen "Cycle mode" (taktdrift) åbnes.
3
Å Klik på radioknappen On for at aktivere taktdriften eller på radioknappen Off for at deaktivere
taktdriften.
Å Klik på trykknappen OK. Taktdriften er tændt eller slukket.
HENVISNING
I taktdriften skal start-tasten på automaten aktiveres, hver gang et arbejdsskridt skal udføres. 3
Load table program (indlæs bordprogram) 3
Denne menuoption benyttes til at genindlæse bordprogrammet i bordprogramstyringens lager,
hvis f.eks. en maskinfejl har medført, at bordprogrammet er blevet tabt. 3
HENVISNING
Funktionen kan ikke udføres på betjeningsniveauet "Operator" (operatør). 3
Å Klik på menuoptionen Load table program (indlæs bordprogram).
Programmet indlæses. (indlæsningen kan vare et stykke tid).
Video image > (videobillede >) Alt+8 3
Til bestemte handlinger kan det - under bestykningen - være nødvendigt at få vist MVS-systemets
kamerabillede på skærmen. 3
Å Klik på menuoptionen Video image > (videobillede >) eller brug tastekombinationen ALT+8.
Displayarealet springer til MVS-systemets kamerabillede i forarbejdningsareal 1.
Å Tryk på ESC-tasten for at springe til det normale billede igen.
