5 Komponent-håndtering Driftsvejledning SIPLACE F5/F5 HM
5.1 Generelt Softwareversion SR.407.xx Udgave 01/2001 DK
168
5.1.2 Sikkerhedsforskrifter vedr. forarbejdning af kondensatorer på
basis af metalpulver
Forarbejdning af kondensatorer på basis af metalpulver (f.eks. tantal) er forbundet med en vis ri-
siko. 5
Risikoen består i, at 5
– en exoterm reaktion (dvs. varmeudvikling) pludselig finder sted, hvis disse komponenter øde-
lægges. Denne varmeudvikling kan føre til skader - afhængigt af kapacitetsværdierne og i til-
fælde af ugunstige forhold i omgivelserne.
– denne effekt principielt kan opstå, hvis der skæres i sådanne komponenter.
Kontakt venligst Deres leverandører for at finde ud af, om de komponenter, som De skal forar-
bejde, hører til i denne risikogruppe. 5
I meget specielle tilfælde kan denne risiko også opstå i skæreanordningen (saksen) på SIPLACE-
maskinerne. I ekstreme tilfælde kan dette føre til svovlbrand i tapeaffaldet. 5
Ved ugunstige forhold forstås bl.a.: 5
(1) hvis komponenterne blive siddende i tapen i forbindelse med en kontrol af den indstillede takt
(under denne kontrol kan transportøren taktes videre, uden at komponenter fjernes af
operatøren).
(2) hvis komponenterne bliver siddende i tapen (f.eks. hvis dækfolie går i stykker)
(3) hvis komponenterne bliver siddende i tapen, fordi komponenter eller tapes ikke levere op til
specifikationen, hvilket fører til en høj fejlrate i forbindelse med hentning.
Læs og overhold venligst efterfølgende forskrifter for at minimere den risiko, der er forbundet med
bestykning af kondensatorer på basis af metal. 5
(1) Ved manuel videretaktning af tapen skal de komponenter, der stadigvæk sidder i tapelommen,
fjernes af operatøren.
(2) Hvis dækfolien er gået i stykker, skal f.eks. de komponenter, der stadigvæk sidder i tapen,
fjernes af operatøren.
(3) Regelmæssig tømning af tapeaffaldsbeholderen (anbefaling: hver time)
5
FORSIGTIG
Brug af de godkendte transportører til bestykning af sådanne
komponenter er en væsentlig forudsætning for at undgå den
omtalte risiko. Disse godkendte transportører er
til konstruktion E Art.-nr.: 00141117-01
til konstruktion C/D Art.-nr.: 00141118-01 5
5
Transportørerne er mærket
med følgende etiket: 5
5
Approved for
capacitors based on
metal-powder
Frigivet til konden-
satorer på basis af
metalpulver
Driftsvejledning SIPLACE F5/F5 HM 5 Komponent-håndtering
Softwareversion SR.407.xx Udgave 01/2001 DK 5.2 Tekniske data - tilførselsmoduler
169
5.2 Tekniske data - tilførselsmoduler
Efterfølgende sider indeholder illustrationer af samtlige tilførselsmoduler, tekniske data og modu-
lernes indstillingsmuligheder på automaten. 5
5.2.1 8 mm S II - modul
5

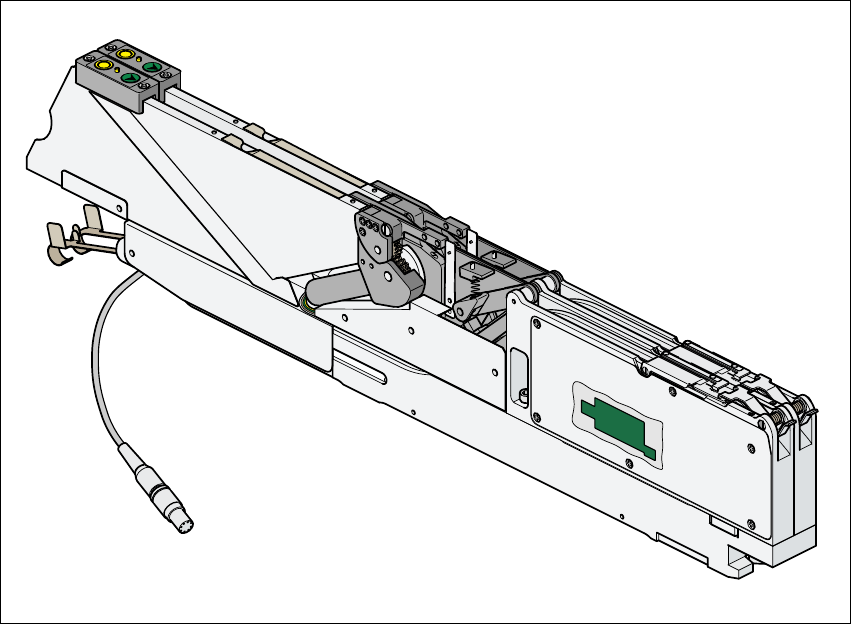

Fig. 5.2 - 1 8 mm S II - modul
Artikelnummer 00141096-xx
Bredde 30 mm
Spor/modul 2
Max. antal moduler 2 x 20
Komponentforråd ved 7"-spoler ca. 10000 stk.
Specifikke data for spolediameter 7" - 15", max. 381 mm
Taktafstand (kan indstilles) 2mm / 4mm
Takttid 60 ms
Strømforsyning 30 V- 5
5 Komponent-håndtering Driftsvejledning SIPLACE F5/F5 HM
5.2 Tekniske data - tilførselsmoduler Softwareversion SR.407.xx Udgave 01/2001 DK
170
5.2.2 3 x 8 mm S - modul
5

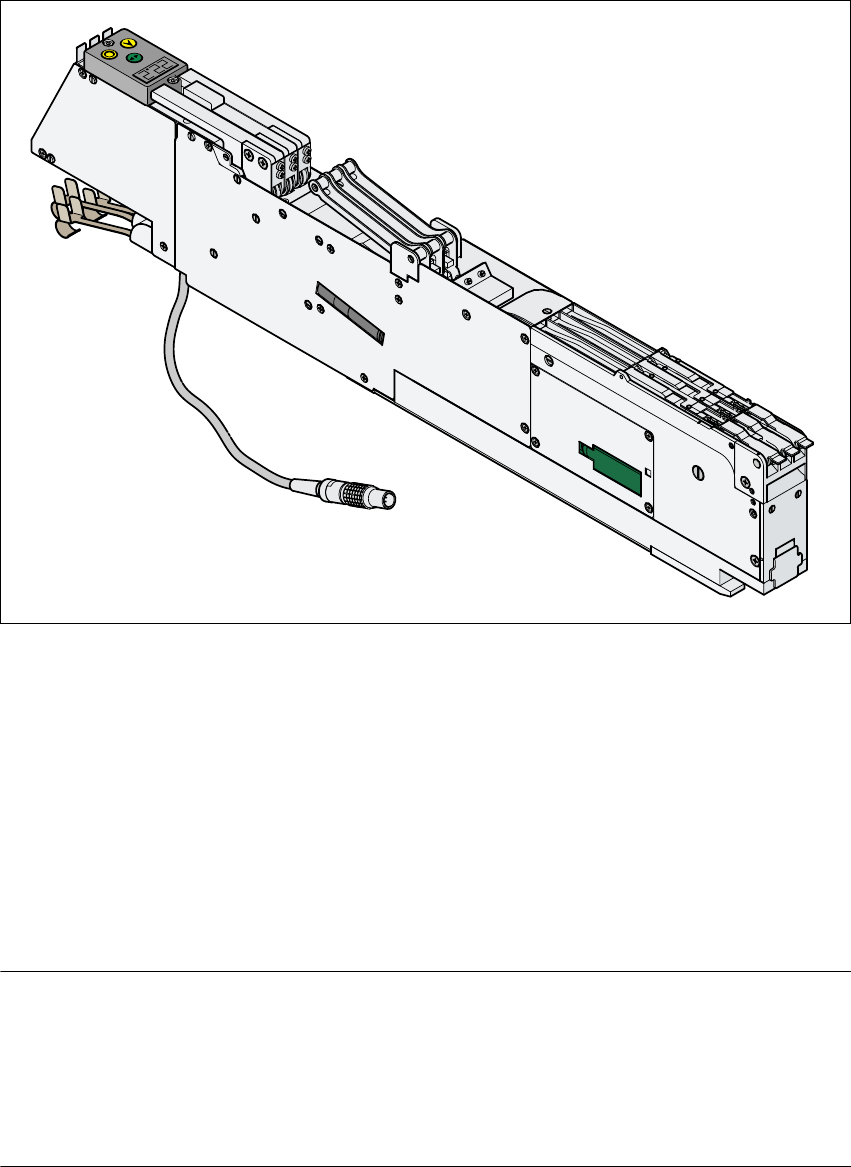

Fig. 5.2 - 2 8 mm S modul
Artikelnummer 00141098-xx
Bredde 30 mm
Spor/modul 3
Max. antal moduler 2 x 20
Komponentforråd ved 7"-spoler ca. 10000 stk.
Specifikke data for spolediameter 7" - 15", max. 381 mm
Taktafstand (kan indstilles) 2mm / 4mm
Takttid 60 ms
Strømforsyning 30 V- 5
BEGRÆNSET MULIGHED FOR HENTNING AF KOMPONENTER:
Ved efterfølgende kombination af spor, placeringssted og transportspor er det ikke muligt at hente
komponenter fra tripeltransportører:
Placeringssted/spor Transportørens transportspor
1/115 3
3/1 1 5
