Driftsvejledning SIPLACE F5/ F5 HM 1 Indledning, Tekniske data Softwareversion SR.407.xx Udgave 01/2001 DK 1.5 Maskinbeskrivelse 17 1.5 Maskinbeskrivelse 1.5.1 Funktionsbeskrivelse SIPLACE F5 1 Fig. 1.5 - 1 Oversigt over…
1 Indledning, Tekniske data Driftsvejledning SIPLACE F5/F5 HM
1.4 Oversigt over de forskellige udgaver Softwareversion SR.407.xx Udgave 01/2001 DK
16
1.4 Oversigt over de forskellige udgaver
1
1
1.4.1 Oversigt over ændringer i udgave 01/2001
1
Vejledning Softwareversion Udgave
Første udkast Foreløbig driftsvejledning 406 02/2000
Revision af Driftsvejledning 407 01/2001 DK
Ny eller ændret Kapitel/afsnit
Advarselsskilte på automaten 2.1.5
Ekstra advarselsskilte til NAFTA-region 2.1.6
Sikkerhedsforskrifter vedr. forarbejdning af kondensatorer på basis af metalpulver 2.1.15
Transportører 5.1.1
Sikkerhedsforskrifter vedr. forarbejdning af kondensatorer på basis af metalpulver 5.1.2
12 mm S - modul til kondensatorer på basis af metalpulver, konstruktion C/D 5.2.5
12 mm S - modul til kondensatorer på basis af metalpulver, konstruktion E 5.2.6
Driftsvejledning SIPLACE F5/F5 HM 1 Indledning, Tekniske data
Softwareversion SR.407.xx Udgave 01/2001 DK 1.5 Maskinbeskrivelse
17
1.5 Maskinbeskrivelse
1.5.1 Funktionsbeskrivelse SIPLACE F5
1

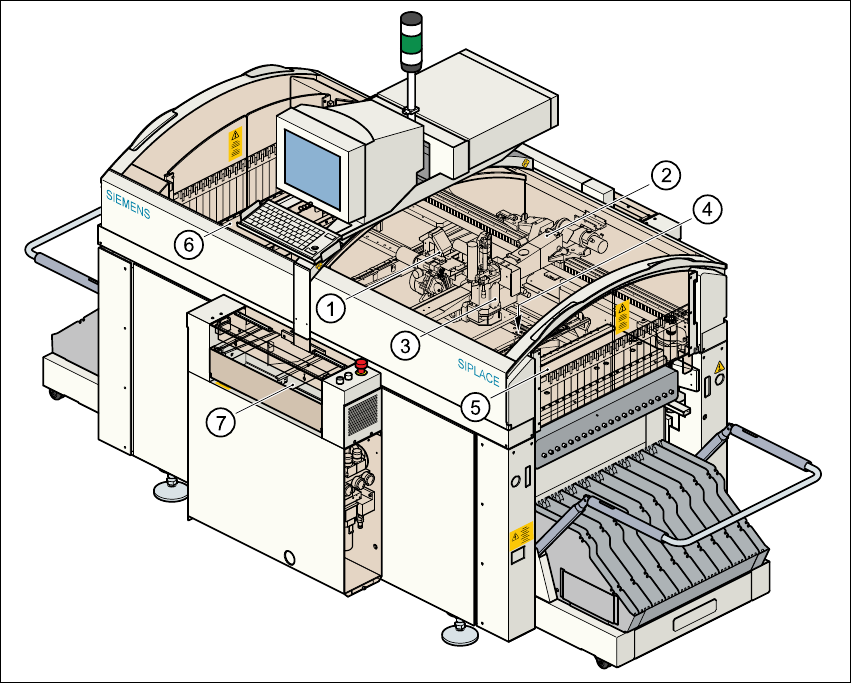

Fig. 1.5 - 1 Oversigt over automaten F
5
(1) 6-segment-revolverhoved med komponent-visionsmodul
(2) Portal med printkort-visionsmodul
(3) Pick&Place-hoved
(4) Fine-Pitch-visionsmodul for Pick&Place-hoved
(5) Stationær paratstilling af komponenter (placeringssted 1)
(6) Stationær paratstilling af komponenter (placeringssted 3)
(7) Printkorttransport (option dobbelt transport)
1 Indledning, Tekniske data Driftsvejledning SIPLACE F5/F5 HM
1.5 Maskinbeskrivelse Softwareversion SR.407.xx Udgave 01/2001 DK
18
Bestykningsautomaten F5 er et højeffektivt bestykningssystem med et portalaksesystem. Denne
portal er forsynet med 1
– et printkort-visionsmodul,
– et stjerneformet 6-segment-revolverhoved og
– et Pick&Place-hoved.
Brug af 6-Segment-revolverhovedet gør det muligt at effektivisere bestykningsprocessen, når an-
delen af IC er meget høj i bestykningsprocessen. 1
Pick&Place-hovedet er især velegnet til bestykning af højpolede Fine-Pitch-komponenter. Ud
over visionsmodulet til printkort-centreringen råder F5-automaten over komponent-visionsmodu-
ler for revolverhovedet og Pick&Place-hovedet. 1
Det er muligt at udstyre automaten med et koplanaritets-lasermodul og et Flip-Chip-visionsmodul
på et senere tidspunkt. 1
Til paratstilling af komponenter kan der benyttes en Waffle-Pack-veksler. 1
Bestykningshovederne henter komponenter fra stationære tilførselsmoduler og bestykker de i
printkorttransporten fastklemte printkort med disse komponenter. 1
