5.2.8 Vibrationslængdetransportør, type 3
5

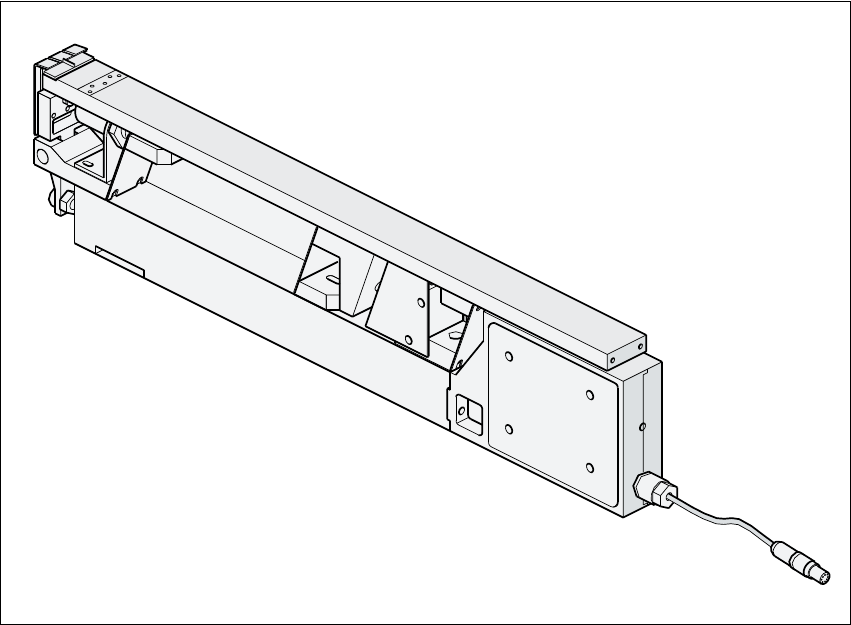

Fig. 5.2 - 8 Vibrationslængdetransportør, type 3
Artikelnummer 00142031-xx
Bredde 30 mm
Spor/modul 1, 2, 3 eller 6
Max. antal moduler 2 x 20
Komponentforråd max. 150 stk./stangmagasin
afhængigt af komponentlængde
Specifikke data for stangmagasiner 4,5 mm bredde / 6 stk.
9,5 mm bredde / 3 stk.
11 mm bredde / 2 stk.
15 mm bredde / 2 stk.
30 mm bredde / 1 stk.
Takttid afhængigt af komponent
Strømforsyning 30 V- 5
Driftsvejledning SIPLACE F5/F5 HM 5 Komponent-håndtering
Softwareversion SR.407.xx Udgave 01/2001 DK 5.2 Tekniske data - tilførselsmoduler
177
5.2.9 Bulkcase-transportør
5
Fig. 5.2 - 9 Bulkcase-transportør
Artikelnummer 00142318-xx
Bredde 30 mm
Spor/modul 2
Max. antal moduler 2 x 20
Komponentforråd ca. 5000 stk.
Tilførselsskinner 0603 / 0,45 mm højde art.-nr. 00142321-xx
0603 / 0,80 mm højde art.-nr. 00142322-xx
0805 / 0,45 mm højde art.-nr. 00142323-xx
0805 / 0,60 mm højde art.-nr. 00142324-xx
0805 / 0,85 mm højde art.-nr. 00142325-xx
0805 / 1,25 mm højde art.-nr. 00142326-xx
Mini-Melf art.-nr. 00142328-xx
Takttid < 80 ms
Strømforsyning 30 V-
Trykluftforsyning 2,0 bar + 0,3 bar 5
5 Komponent-håndtering Driftsvejledning SIPLACE F5/F5 HM
5.2 Tekniske data - tilførselsmoduler Softwareversion SR.407.xx Udgave 01/2001 DK
178
5.2.10 44 mm S - modul
5
Fig. 5.2 - 10 44 mm S - modul
Artikelnummer 00141094-xx
Bredde 60 mm
Spor/modul 1
Max. antal moduler 2 x 10
Komponentforråd ved 7"-Spoler ca. 2000 stk.
Specifikke data for spolediameter max. 381 mm
Taktafstand (kan indstilles) 4 bis 44 mm, (i skridt på 4mm)
Takttid 60 ms ± 5 ms ved en skridtafstand på 8 mm
Strømforsyning 30 V- 5
