5 Komponent-håndtering Driftsvejledning SIPLACE F5 /F5 HM 5.2 Tekniske dat a - tilførselsmoduler Sof twareversion SR .407.xx Udgav e 01/2001 DK 180 5.2.12 72 mm S - modul 5 Fig. 5.2 - 12 24/ 32 mm S - m odul Artikelnu mm…
Driftsvejledning SIPLACE F5/F5 HM 5 Komponent-håndtering
Softwareversion SR.407.xx Udgave 01/2001 DK 5.2 Tekniske data - tilførselsmoduler
179
5.2.11 56 mm S - modul
5
Fig. 5.2 - 11 56 mm S - modul
Artikelnummer 00141095-xx
Bredde 75 mm
Spor/modul 1
Max. antal moduler 2 x 8
Komponentforråd ved 7"-Spoler ca. 2000 stk.
Specifikke data for spolediameter max. 381 mm
Taktafstand (kan indstilles) 4 bis 56mm, (i skridt på 4mm)
Takttid 60 ms ± 5 ms ved en skridtafstand på 8 mm
Strømforsyning 30 V- 5
5 Komponent-håndtering Driftsvejledning SIPLACE F5/F5 HM
5.2 Tekniske data - tilførselsmoduler Softwareversion SR.407.xx Udgave 01/2001 DK
180
5.2.12 72 mm S - modul
5
Fig. 5.2 - 12 24/32 mm S - modul
Artikelnummer 00141097-xx
Bredde 90 mm
Spor/modul 1
Max. antal moduler 2 x 6
Komponentforråd ved 7"-Spoler ca. 2000 stk.
Specifikke data for spolediameter max. 381 mm
Taktafstand (kan indstilles) 4 bis 72 mm, (i skridt på 4mm)
Takttid 60 ms ± 5 ms ved en skridtafstand på 8 mm
Strømforsyning 30 V- 5
Driftsvejledning SIPLACE F5/F5 HM 5 Komponent-håndtering
Softwareversion SR.407.xx Udgave 01/2001 DK 5.2 Tekniske data - tilførselsmoduler
181
5.2.13 Komponent-udløbsmodul
5

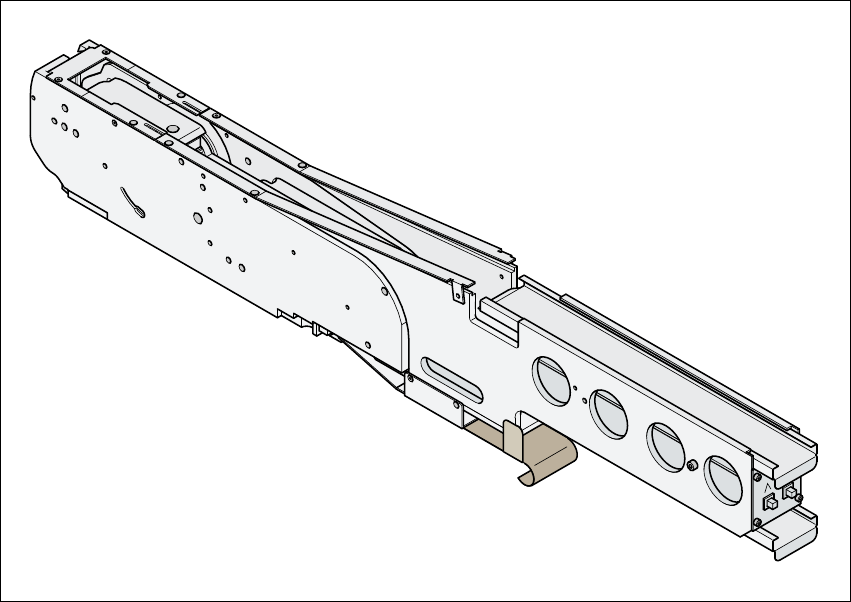

Fig. 5.2 - 13 Komponent-udløbsmodul
Artikelnummer 00141200-xx
Bredde 54mm
Spor/modul 1
Belægning af placeringssted 2
Komponentspektrum indtil 27mmx27mm ved en lommestørrelse på 30mmx30mm
indtil 13mmx13mm ved en lommestørrelse på 15mmx30mm
Maks. komponenthøjde 14 mm
Taktafstand (justerbar) 20 mm for en lommestørrelse på 15mmx30mm
36 mm for en lommestørrelse på 30mmx30mm
Strømforsyning 30 V-
