5.3 Klargøring af tilførselsmoduler
5.3.1 Forberedelse af komponent-bord og modul til klargøring
Å Vælg det område, hvor tilførselsmodulet skal placeres
(se vibrator-konfiguration).
Å Kør bestykningshovedet i venteposition og tryk på NØD-STOP.
Å Åben beskyttelseskapperne.
Å Rengør placeringsfladen på tilførselsmodulerne og den flade på komponent-bordet, hvor tilfør-
selsmodulerne skal placeres.
Å Anbring tilførselsmodulet på det valgte spor på komponent-bordet (se vibrator-konfiguration).
5.3.2 Isætning af modul
Å Modulet skal isættes på en sådan måde, at modulets bagside fastgøres til komponentbordet
med kuglecentreringen og modulets forside fastgøres til komponentbordet med den tilsva-
rende centreringsstift. Det er vigtigt at tage hensyn til modulernes bredde, når de placeres på
komponentbordet.
Å Kontrollér om modulet ligger sikkert på komponentbordet.
Å Tilslut modulets stik til bøsningen på brugsstedet.
HENVISNING
Det er vigtigt at benytte den bøsning, der hører til placeringsstedet, når modulet tilsluttes, da
modulerne modtager styreimpulsen fra denne bøsning. Det kan ske, at tilførselsmodulet
arbejder forkert, hvis det tilsluttes til den forkerte bøsning. 5
Å Luk beskyttelseskapperne og tænd for styringen igen.
Å Gennemfør evt. en påfyldningskontrol.
Å Fortsæt bestykningen.
5 Komponent-håndtering Driftsvejledning SIPLACE F5/F5 HM
5.3 Klargøring af tilførselsmoduler Softwareversion SR.407.xx Udgave 01/2001 DK
184
5

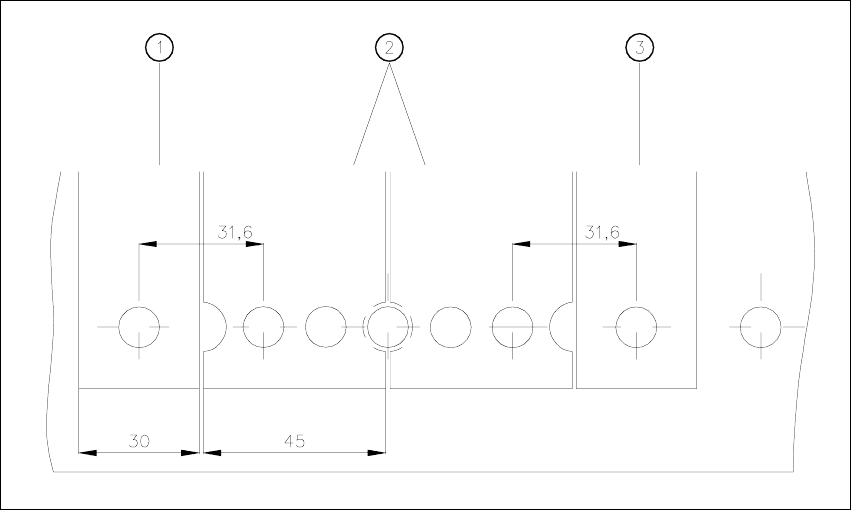

Fig. 5.3 - 1 isætning af tilførselsmoduler med en bredde på 30 hhv. 45 mm på komponent-bord
(1) Tilførselsmodul, 30 mm bredde
(2) Tilførselsmodul, 45 mm bredde
(3) Tilførselsmodul, 30 mm bredde
Driftsvejledning SIPLACE F5/F5 HM 5 Komponent-håndtering
Softwareversion SR.407.xx Udgave 01/2001 DK 5.4 Tapecontainer
185
5.4 Tapecontainer
5.4.1 Oversigt
Der kan benyttes spoler med en spolediameter på op til 15". Benyt stikakser, når De forarbejder
15"-spoler. Disse anbringes mellem afstandspladerne som vist i Fig. 5.4 - 1. 5
HENVISNING
Det anbefales at benytte stikakser, når der arbejdes med tapespolere med en diameter på > 5",
for at sikre driftssikkerheden for tilførselsmodulerne. 5
5
Fig. 5.4 - 1 Komponent-udskiftningsbord og tapecontainer
(1) Komponent-udskiftningsbord (2) Stikakse
(3) Tapeaffaldsbeholder (4) Afstandsplade
(5) Tapecontainer 5
