5 Komponent-håndtering Driftsvejledning SIPLACE F5/F5 HM
5.6 Komponent-udskiftningsbord, mobil Softwareversion SR.407.xx Udgave 01/2001 DK
190
5.6.2 Komponent-udskiftningsbordet køres væk fra maskinen
5

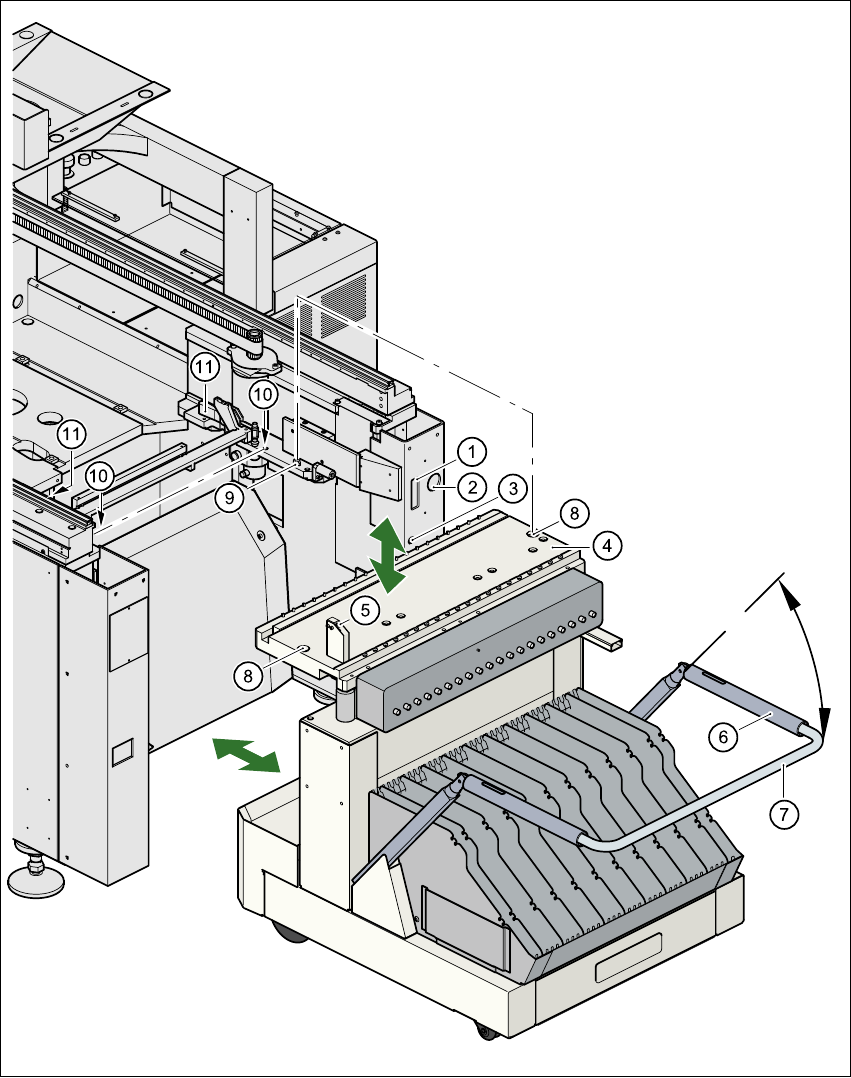

Fig. 5.6 - 2 Det mobile komponent-udskiftningsbord køres væk fra maskinen
Driftsvejledning SIPLACE F5/F5 HM 5 Komponent-håndtering
Softwareversion SR.407.xx Udgave 01/2001 DK 5.6 Komponent-udskiftningsbord, mobil
191
Billedtekst til Fig. 5.6 - 2
(1) Tilslutning for kommunikationsgrænseflade
(2) Tilslutning for strømforsyning til komponent-udskiftningsbord
(3) Tryklufttilslutning
(4) Komponent-bordplade
(5) Knap til at løfte og sænke komponent-bordplade
(6) Aktiveringsrør
(7) Klapbar bøjle
(8) Boringer til centreringsbolte
(9) Centreringsbolte
(10) Kontaktflader for glideskinner til komponent-udskiftningsbord
(11) Vandrette spændeanordninger
5
5
Å Klik på symbolet FORARBEJD STOP (MAIN VIEW) i menuen GRUNDBILLEDE
(STOP PROCESSING PCB)
.
Å Det printkort, som er ved at blive forarbejdet, bestykkes færdigt. Derefter aktiveres symbolerne
for menuerne for enkeltfunktioner.
Å Klik på det ønskede symbol ENKELTFUNKTIONER PORTAL X (SINGLE FUNCTIONS GAN-
TRY X), (portal 1 eller 2).
Å Klik på symbolet PORTALFUNKTIONER (GANTRY FUNCTIONS).
Å Aktivér trykknappen START KLARGØRINGSPOSITION (GO TO SET-UP POSITION) i denne
menu.
Å Det valgte bestykningshoved kører hen over printkort-transporten, så det ikke beskadiges, når
komponent-bordet udskiftes.
Å Åben beskyttelseskappen på den valgte portal.
Å Åben sideskiverne.
Å Åben de vandrette spændeanordninger (Pos. 11)
Å Træk de to aktiveringsrør (Pos. 6) hen imod Dem selv på samme tid og klap bøjlen (Pos. 7)
op. Dermed fastlåses den løftede komponent-bordplade i dens toppunkt.
Å Tryk på knappen (Pos. 5) til løftning af komponent-bordpladen (Pos. 4) og hold knappen nede,
indtil komponent-bordpladen er kørt helt op.
Å Løsne stikket til strømforsyningen (Pos. 2) til komponent-udskiftningsbordet.
Å Løsne stikket på styrekablet (Pos. 1).
Å Løsne stikket til trykluftforsyningen (Pos. 3).
Å Træk komponent-bordet ud.
5 Komponent-håndtering Driftsvejledning SIPLACE F5/F5 HM
5.6 Komponent-udskiftningsbord, mobil Softwareversion SR.407.xx Udgave 01/2001 DK
192
5.6.3 Komponent-udskiftningsbordet køres hen til maskinen
ADVARSEL
Kontrollér at bestykningshovedet befinder sig uden for komponent-udskiftningsbordets område.5
FORSIGTIG
Kontrollér at komponent-bordpladen er kørt helt op og at bøjlen (Pos. 7) er klappet op, når kom-
ponent-udskiftningsbordet køres hen til maskinen. 5
Å Afkort tapene i tilførselsmodulerne.
Å Kontrollér at kontaktfladen (Pos. 10) for komponent-bordpladen er ren.
Å Skub forsigtigt komponent-udskiftningsbordet ind i automaten.
Å Tilslut stikket til trykluftforsyningen (Pos. 3).
Å Tilslut styrekablet (Pos. 1).
Å Tilslut strømforsyningskablet (Pos. 2) til komponent-udskiftningsbordet.
Å Træk de to aktiveringsrør (Pos. 6) hen imod Dem selv på samme tid og klap derefter bøjlen
(Pos. 7) på komponent-udskiftningsbordet ned for at sænke komponent-udskiftningsbordpla-
den.
Å Kontrollér om centreringsboringerne på komponent-bordpladen befinder sig nøjagtigt over
automatens centreringsbolte.
Å Tryk på knappen (Pos. 5) og hold den nede, indtil komponent-bordpladen er kørt helt op.
Å Slip knappen. Komponent-bordpladen sænkes.
Å Kontrollér at centreringsstifterne griber ind i centreringsboringerne på komponent-bordpladen
og at komponent-bordpladen er kørt helt ned.
Å Klap bøjlen (Pos. 7) på komponent-udskiftningsbordet op.
Å Fastlås de to vandrette spændeanordninger (Pos. 11).
Å Luk sideskiverne og beskyttelseskappen.
Å Start automaten med starttasten.
