5 Komponent-håndtering Driftsvejledning SIPLACE F5 /F5 HM 5.8 Holdeanordning til bakke (Manuel trayholder) Softwarevers ion SR.407.xx Udgave 01/2001 DK 204 5.8.3 S kif t af nedholdere n Å Hold nedho lderen ( G i Fig. 5.8…
Driftsvejledning SIPLACE F5/F5 HM 5 Komponent-håndtering
Softwareversion SR.407.xx Udgave 01/2001 DK 5.8 Holdeanordning til bakke (Manuel trayholder)
203
5.8 Holdeanordning til bakke (Manuel trayholder)
BEMÆRK
Den manuelle trayholder må kun stilles på den højre side af SIPLACE 80F
4
hhv. 80F
5
. Trayhol-
deren kan kun positioneres på en sådan måde, at den højre kant maks. fylder spor 73.
5.8.1 Generelt
Ved anvendelse af en holdeanordning til bakker kan der hentes komponenter fra de enkelte bak-
ker. Bakkerne skiftes med hånden. 5
Holdeanordningen til bakker bliver lige som en transportør stillet på komponentbordet. 5
Der findes to forskellige udførelser af holdeanordninger som adskiller sig i bredden. 5
Holder for stor bakke (260 mm)fra artikel-nr. 00116430-01 5
Holder for lille bakke (136 mm)fra artikel-nr. 00116432-01 5
5.8.2 Montage
Å
Sæt forsiden af den manuelle trayholder i den dertilhørende centreringsstift (B i Fig. 5.8 - 1).
Å Først stiller De bagsiden af den manuelle trayholder ind i kuglekalotten ved komponentbordet
(A i Fig. 5.8 - 1).
Å Kontroller om den manuelle trayholder ligger sikkert på komponentbordet.
Å Indsæt én side af bakkeholderen i holdeanordningen (C i Fig. 5.8 - 1). Tryk nu den anden side
ind i holdeanordningen (D i Fig. 5.8 - 1).
Å Skub bakken op mod anslaget (E i Fig. 5.8 - 1).
Å Fixer bakkeholderen, idet De presser trykstykket (F i Fig. 5.8 - 1) nedad.
Å Til fjernelse af bakkeholderen presser De påny på trykstykket.
BEMÆRK
Ved „Holdeanordning til lille bakke" (136 mm) kan en bakke (JEDEC-/ CENELEC-bakke) monte-
res direkte på holdeanordningen, altså uden bakkeholder. I denne sammenhæng skal nedholde-
ren skiftes. 5
5 Komponent-håndtering Driftsvejledning SIPLACE F5/F5 HM
5.8 Holdeanordning til bakke (Manuel trayholder) Softwareversion SR.407.xx Udgave 01/2001 DK
204
5.8.3 Skift af nedholderen
Å
Hold nedholderen (G i Fig. 5.8 - 1) fast. Pres trykstykket (F i Fig. 5.8 - 1) nedad og fjern ned-
holderen, idet De trykker den sideværts ud.
5

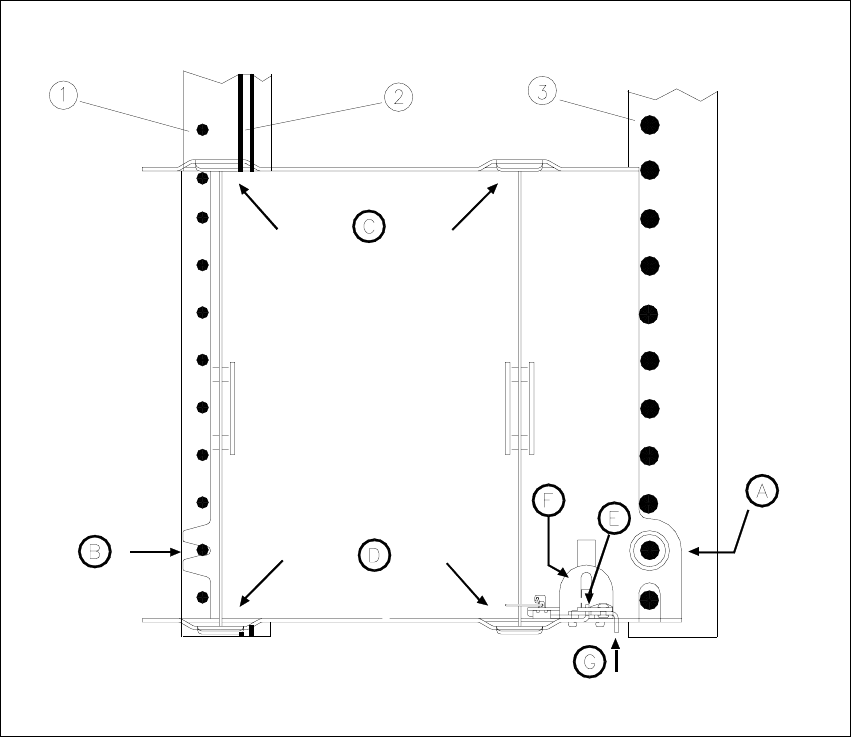

Fig. 5.8 - 1 Montage / demontage
(1) Centreringsstifter
(2) Magnetliste
(3) Kuglekalotter
5.8.4 Dataindlæsning
Definer bakkerne som beskrevet i driftsvejledning SIPLACE Liniedatamat UNIX 5
Driftsvejledning SIPLACE F5/F5 HM 5 Komponent-håndtering
Softwareversion SR.407.xx Udgave 01/2001 DK 5.9 Bestykning af komponenter med en frihøjde på indtil 21 mm
205
5.9 Bestykning af komponenter med en frihøjde på
indtil 21 mm
5.9.1 Definition af frihøjden
Ved frihøjde forstås afstanden mellem printkort-transportoverkanten og komponent-overkanten,
dvs. 5
5
5
Med andre ord: Frihøjden fastlægger den højde, som et bestykningshoved med optaget kompo-
nent skal overholde for at undgå et hovedcrash. 5
5.9.2 Hvordan en frihøjde på indtil 21 mm realiseres med Pick&Place-hovedet
Frihøjden med komponent var tidligere begrænset til 11,5 mm af revolverhovedet med 6 eller 12
holdere for at udelukke faren for et hovedcrash, når høje komponenter skulle bestykkes. 5
5
Ved hjælp af en ny implementeret funktion er det nu muligt at bestykke komponenter med en fri-
højde på indtil 21 mm med IC-hovedet. Hertil fjernes pipetten fra segmentet på revolverhovedet,
så længe programmet varer. Bestykker IC-hovedet, drejes segmentet uden pipette ned i den ne-
derste stjerneposition. 5
5
Skal en komponent med en frihøjde på over 11,5 mm bestykkes, genererer liniedatamaten en pi-
pettekonfiguration med en manglende pipette til revolverhovedet med 6 eller 12 holdere. Desuden
gør en billedskærmsmelding operatøren opmærksom på, at der bestykkes med 5 eller 11 pipetter.
Før bestykningsprogrammet startes, lægger revolverhovedet den overflødige pipette fra i pipette-
skifteren. Er der ikke installeret nogen pipetteskifter, opfordres operatøren til at tage pipetten ud
manuelt. 5
ADVARSEL
Funktionen for den udvidede frihøjde er kun egnet til at blive brugt i forbindelse med 12 - 72 mm-
tapetilførselsmoduler. Den er ikke beregnet til at blive brugt i forbindelse med wafflepackvekslere,
manuel tray og lineærføringer. 5
frihøjde = printkort-højde + komponent-højde
