Driftsvejledning SIPLACE F5/F5 HM 1 Indledning, Tekniske data
Softwareversion SR.407.xx Udgave 01/2001 DK 1.5 Maskinbeskrivelse
21
1.5.3 Tekniske data - maskinoversigt SIPLACE F
5
* SIPLACE F5 kan forsynes med udstyr til bestykning af 0201-komponenter.
(kontakt fabrikken efter behov)
** Gælder kun med DCA-pakke
*** Gælder kun med DCA-pakke og Flip-Chip-komponent-visionsmodul for Pick&Place-hoved
Proces Pick&Place / Collect&Place
Komponentspektrum
Standard-visionsmodul
DCA-visionsmodul
fra 0603 til 55mm x 55mm
fra 0,5mm x 0,25mm (0201*) til 55mm x 55mm
Max. bestykningskapacitet
6-segment-revolverhoved
Pick&Place-hoved
8.000 komponenter/h
1.800 komponenter/h
6-segment-revolverhoved
vinkelnøjagtighed
bestykningsnøjagtighed
± 0,225°/ 3 σ, ± 0,30°/ 4 σ, ± 0,45°/ 6 σ
± 52,5µm / 3 σ, 70µm / 4 σ, 105µm / 6 σ
(± 45µm / 3 σ, 60µm / 4 σ, 90µm / 6 σ) **
Pick&Place-hoved
vinkelnøjagtighed
bestykningsnøjagtighed
± 0,052°/ 3 σ, ± 0,07°/ 4 σ, ± 0,105°/ 6 σ
± 37,5µm / 3 σ, 50µm / 4 σ, 75µm / 6 σ
(± 30µm / 3 σ, 40µm / 4 σ, 60µm / 6 σ) ***
Printkortformat 50mm x 50mm til 460mm x 460mm
(option: 460mm x 508mm, 18" x 20")
Paratstillingskapacitet 40 placeringssteder for tilførselsmoduler
Paratstilling af komponenter
tilførselsmodultyper
Udskiftningsbord, Waffle-Pack-veksler, manuelle trays
tapes, stangmagasiner, Bulk-Cases
Operativsystem Microsoft Windows NT / RMOS
Kobling Inline eller Stand alone
Pladsbehov 4 m² / modul
1 Indledning, Tekniske data Driftsvejledning SIPLACE F5/F5 HM
1.5 Maskinbeskrivelse Softwareversion SR.407.xx Udgave 01/2001 DK
22
1.5.4 Funktionsbeskrivelse SIPLACE F
5
HM
1

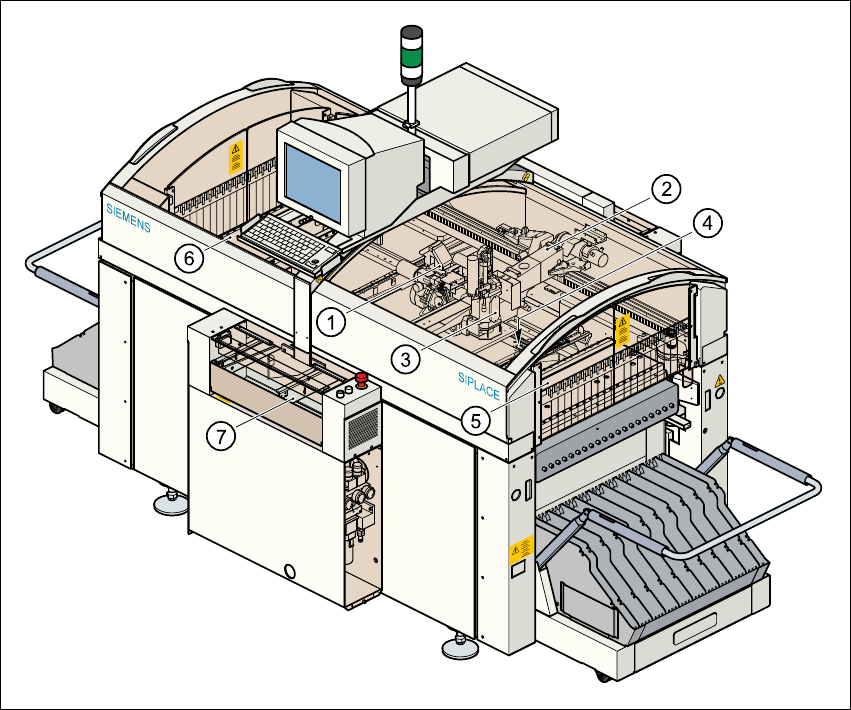

Fig. 1.5 - 3 Samlet oversigt over automaten F
5
HM
(1) 6/12-segment-revolverhoved med komponent-visionsmodul
(2) Portal med printkort-visionsmodul
(3) Pick&Place-hoved
(4) Fine-Pitch-visionsmodul for Pick&Place-hoved
(5) Stationær paratstilling af komponenter (placeringssted 1)
(6) Stationær paratstilling af komponenter (placeringssted 3)
(7) Printkorttransport (option dobbelttransport)
1
1
Driftsvejledning SIPLACE F5/F5 HM 1 Indledning, Tekniske data
Softwareversion SR.407.xx Udgave 01/2001 DK 1.5 Maskinbeskrivelse
23
1.5.4.1 Koncept for hovedmodularitet (Head Modularity)
Forkortelsen HM i automatbetegnelsen SIPLACE F
5
HM står for ’Head Modularity’ (hovedmodu-
laritet). 1
Formålet med denne koncept er at kombinere revolverhoveder med 6 holdere og 12 holdere vil-
kårligt på automaterne. En nem udskiftning af bestykningshovedet gør det muligt at tilpasse be-
stykningsautomaterne iht. bestykningsordrenes krav i løbet af kort tid. 1
Hovedmodularitetens koncept vil blive realiseret i det næste udviklingstrin. Automater med beteg-
nelsen HM er allerede forberedt til denne koncept. 1
1.5.4.2 Funktionalitet - SIPLACE F
5
HM
Automaten SIPLACE F
5
HM er funktionsmæssigt opbygget på samme måde som en SIPLACE
F
5
. 1
Forskellig er: 1
(1) den nye generation af 6-segment-revolverhoveder/DLM1
(2) den nye generation af 12-segment-revolverhoveder/DLM1
(3) koncepten for hovedmodularitet: dvs. vilkårlig brug af 6- eller 12-segment-revolverhoveder
(4) den forbedrede målenøjagtighed for portalaksernes bevægelsesveje
(5) brug af en effektiv maskincontroller
(6) brug af pipetter fra serie 9xx med DLM1-revolverhovedet
(7) brug af pipetter fra serie 8xx med 6-segment-revolverhovedet
(8) brug af Fine-Pitch-visionsmodul for Pick&Place-hovedet
