Driftsvejledning SIPLACE F5/ F5 HM 1 Indledning, Tekniske data Softwareversion SR.407.xx Udgave 01/2001 DK 1. 12 Oversigt over k ons truktionsgrupper - portal 41 1.12.3 T ekniske dat a for X-aksen 1.12.4 Opbygning af Y-a…
1 Indledning, Tekniske data Driftsvejledning SIPLACE F5/F5 HM
1.12 Oversigt over konstruktionsgrupper - portal Softwareversion SR.407.xx Udgave 01/2001 DK
40
1.12.2 Opbygning af X-aksen
1

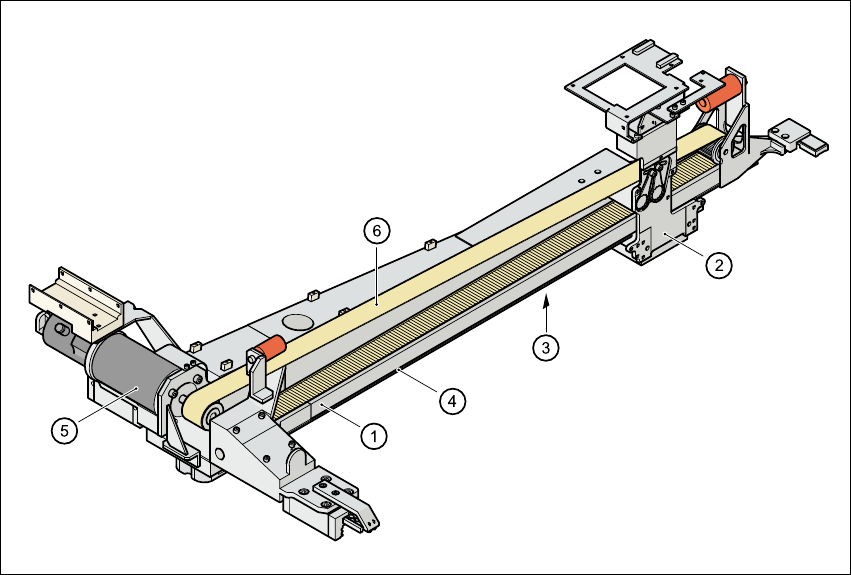

Fig. 1.12 - 2 Opbygning af X-aksen
x-aksen består hovedsageligt af følgende hovedkonstruktionsgrupper: 1
– portaludlægger (1)
– hovedholder (2)
– X-aksemålesystem (3)
– X-føringssystem (4)
– X-3-faset servomotor (5) (F
5
HM), X-jævnstrøm-servomotor (F
5
)
– tandrem (6)
Hovedholderen rummer følgende komponenter 1
– underportalkamera (printkort-kamera på printkort-visionssystem)
– hovedprintkort
– målehoved i målesystem til x-akse
– revolverhoved
Driftsvejledning SIPLACE F5/F5 HM 1 Indledning, Tekniske data
Softwareversion SR.407.xx Udgave 01/2001 DK 1.12 Oversigt over konstruktionsgrupper - portal
41
1.12.3 Tekniske data for X-aksen
1.12.4 Opbygning af Y-aksen
y-aksen består hovedsageligt af følgende hovedkonstruktionsgrupper: 1
– Y-3-faset servomotor (F
5
HM), jævnstrøm-servomotor (F
5
)
– Y-tandrem
– Y-føringssystem
– Y-aksemålesystem
1
Hver y-akse drives af en 3-faset servomotor. En anticrashkobling begrænser portalernes mulig-
hed for at kunne bevæge sig imod hinanden. 1
1.12.5 Tekniske data for Y-aksen
Drift 3-faset servomotor/tandrem (F
5
HM)
jævnstrøm-servomotor/tandrem (F
5
)
Max. hastighed 2,5 m/sec.
Bevægelsesvej 620 mm
Vejmålesystem lineær metalmålestok
Målestokslængde 646 mm
Opløsning 1,0 µm (F
5
HM)
2,5 µm (F
5
)
Drift 3-faset servomotor / tandrem (F
5
HM)
jævnstrøm-servomotor / tandrem (F
5
)
Max. hastighed 2,5 m/sec.
Portalernes bevægelsesvej 910 mm
Vejmålesystem lineære metalmålestokke
Målestokslængde 970 mm
Opløsning 1,0 µm (F
5
HM)
2,5 µm (F
5
)
1 Indledning, Tekniske data Driftsvejledning SIPLACE F5/F5 HM
1.13 Oversigt over konstruktionsgrupper - bestykningshoveder Softwareversion SR.407.xx Udgave 01/2001 DK
42
1.13 Oversigt over konstruktionsgrupper - bestyk-
ningshoveder
1.13.1 Opbygning af 12-segment-revolverhovedet
Fig. 1.13 - 1 Opbygning af 12-segment-revolverhovedet
(1) Stjerne med 12 pinolrør (2) Motor, ventilindstillingsdrev "fejlvare"
(3) Drejestation (4) Komponent-visionssystem
(5) Z-aksedrev (6) Stjernemotor
