Driftsvejledning SIPLACE F5/ F5 HM 1 Indledning, Tekniske data Softwareversion SR.407.xx Udgave 01/2001 DK 1.15 Over sigt over konstruktionsgrupper - printkort-transport 53 1.15 Oversigt o ver konstruk tionsgrupper - pri…

1 Indledning, Tekniske data Driftsvejledning SIPLACE F5/F5 HM

1.14 Oversigt over konstruktionsgrupper - visionssystemer Softwareversion SR.407.xx Udgave 01/2001 DK

1.14.5 Tekniske data - printkort-visionssystem

Pasmærker indtil 3/bestykningsprogram

Lokale pasmærker indtil 2/printkort (kan være af forskellig type)

Bibliotekslager indtil 255 pasmærketyper - systempassmærker ≥ 249

Billedforarbejdning korrelationsprincip på basis af grå værdier

Belysningsart reflekteret lys

Registreringstid/mærke/inkpunkt 0,4 s

Synsfelt 5,7 mm x 5,7 mm

Driftsvejledning SIPLACE F5/F5 HM 1 Indledning, Tekniske data

Softwareversion SR.407.xx Udgave 01/2001 DK 1.15 Oversigt over konstruktionsgrupper - printkort-transport

1.15 Oversigt over konstruktionsgrupper - printkort-

transport

1.15.1 Opbygning af printkort-transporten

Automaten er standardmæssigt udstyret med enkelttransporten. Printkort-dobbelttransporten kan

leveres, hvis det ønskes. Vælg den højre eller venstre side af printkort-transporten som stationær

transportside afhængigt af de stillede krav. 1

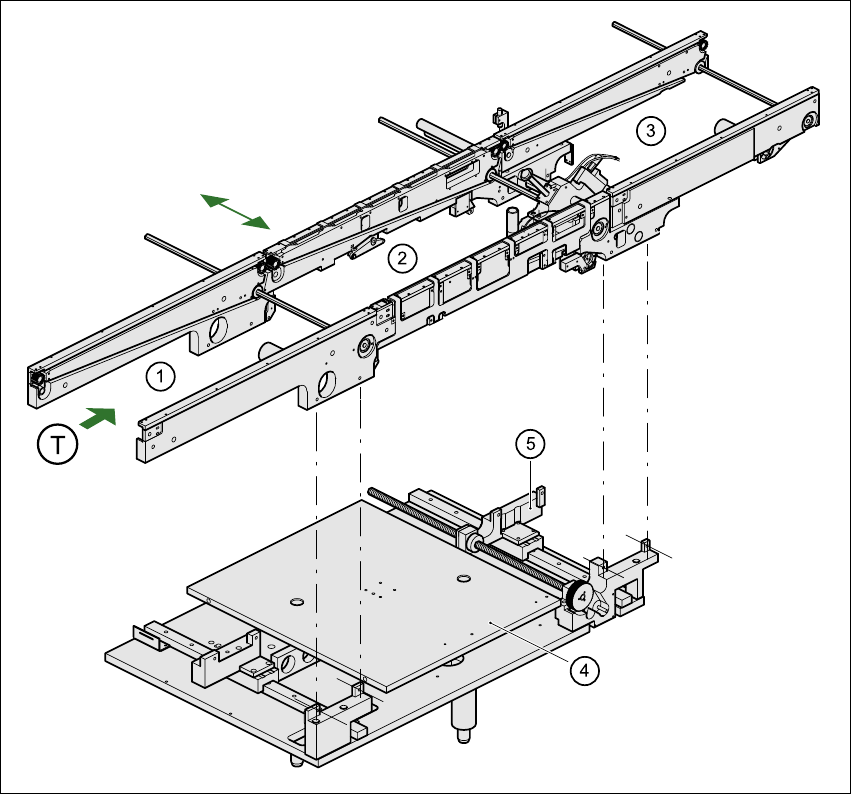

Fig. 1.15 - 1 Printkort-transport - enkelttransport

(1) Inputtransport (2) Midtertransport

(3) Outputtransport (4) Løftebord

(5) Breddeindstilling T Printkort-transportretning 1

1 Indledning, Tekniske data Driftsvejledning SIPLACE F5/F5 HM

1.15 Oversigt over konstruktionsgrupper - printkort-transport Softwareversion SR.407.xx Udgave 01/2001 DK

Transportbåndene drives af jævnstrømsmotorer. Løftebordet i området omkring midtertranspor-

ten benyttes til at klemme printkortene. Breddeindstilingen af printkort-transporten gennemføres

enten via menuen eller via liniecomputeren. 1

1.15.2 Tekniske data - enkelttransport

1.15.3 Tekniske data - dobbelttransport

Printkortformat

mm x 50mm til 460mm x 460mm

2" x 2" til 18 " x 18 "

option: indtil 508mm x 460mm

indtil 20" x 18 "

Printkorttykkelse 0,5

mm til 4,5mm

Max. printkorthvælving

opad: 4,5

mm - printkort-tykkelse

nedad: 0,5

mm + printkort-tykkelse

Frirum på printkort-underside 25mm (standard), 40mm (option)

Printkort-transporthøjde

830mm ± 15

mm (standard)

900mm ± 15mm (option)

930mm ± 15mm (option)

950mm ± 15mm (SMEMA-option)

Fast transportkant højre (standard), venstre (option)

Type - grænseflade Siemens (standard), (SMEMA-option)

Komponent-fri føringskant 3

Printkort-udskiftningstid 2,5 s

Printkortformat

mm x 50mm til 460mm x 216mm

2" x 2" til 18" x 8,5"

option: indtil 508mm x 216mm

indtil 20" x 8,5"
