2.1.8 Sikkerhedsforskrifter til koplanaritets-lasermodulet
FARE
Det er ikke tilladt at foretage ændringer eller manipulationer på sikkerhedsudstyr eller på kopla-
naritets-lasermodulet. 2
Uden beskyttelsesforholdsregler svarer ko-
planaritets lasermodulet til laserklasse 3B.
Dette betyder fare for øjne og hud!
Af denne grund må sikkerhedsudstyret
under ingen omstændigheder
omgås!
2
2
2
2
2
2
Fig. 2.1 - 7 Mærkning for laserklasse 3B
2
For at kunne anvende lasermodulet i laserklasse 1 - ufarlig for øjne og hud - er der installeret
følgende sikkerhedsudstyr på maskinen: 2
Interlock ledningen er forbundet i serie med
afbryderne for beskyttelseskapperne.
Denne beskyttelsesfunktion bliver bibeholdt
selv ved aktivering af nøglekontakten til om-
gåelse af beskyttelsessystemet. Lasermo-
dulet kan således kun anvendes ved
lukket maskine. 2
Fig. 2.1 - 8 Mærkning for laserklasse 1
Usynlige laserstråler
Lad ikke strålen ramme Dem
Laserklasse 3 B
1mW max., 670nm;
n.IEC 825-1(1993)
Laserklasse 1
2 Driftssikkerhed Driftsvejledning SIPLACE F5/F5 HM
2.1 Sikkerhedsvejledninger Softwareversion SR.407.xx Udgave 01/2001 DK
74
FARE
Fabrikkens sikkerhedsgaranti bortfalder i tilfælde af ændring eller manipulation!
Desuden opstår for brugeren nødvendigheden at overholde retningslinerne fra Hauptverband der
Berufsgenossenschaften (= Arbejdstilsynet) -VBG 93, d.v.s.:
- Anmeldelse til Berufsgenossenschaft
- Udpegning af en person ansvarlig for laserbeskyttelse
- Opstilling af retningslinier for brugen af modulet 2

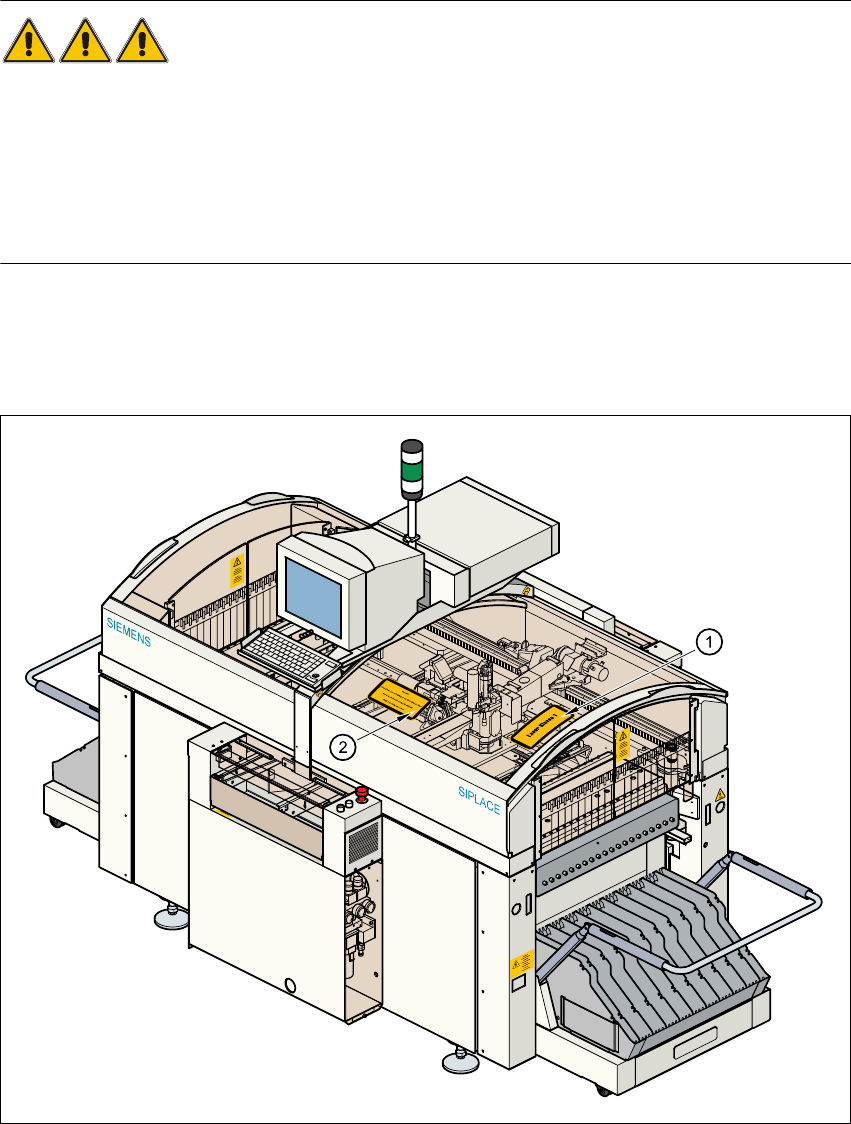

Det efterfølgende billede viser, hvor sikkerhedsforskrifterne til drift af koplanaritets lasermodulet
er anbragt på SIPLACE-automaten. Disse vejledninger skal være fastklæbet godt synligt på de
med pil markerede steder. 2
Fig. 2.1 - 9 Sikkerhedsvejledninger på SIPLACE
Driftsvejledning SIPLACE F5/F5 HM 2 Driftssikkerhed
Softwareversion SR.407.xx Udgave 01/2001 DK 2.1 Sikkerhedsvejledninger
75
Billedtekst til Fig. 2.1 - 9 2
2.1.9 Sikkerhedsforskrifter til printkort-stregkodelæseren (option)
Fig. 2.1 - 10 Printkort-stregkodelæser (nedenfor)
(1) Printkort-stregkodelæser (nedenfor)
(2) Mærkat ’Laserstråling...’ (se Fig. 2.1 - 11)
(3) Mærkat ’Pas på ...’ (se Fig. 2.1 - 12)
1
2
Laserklasse 1
Pas på!
Usynlig laserstråling, når afdækningskappen er åbent
og sikkerhedslåsen er sat ud af funktion
Undgå lasestråler
