Driftsvejledning SIPLACE F5/F5 HM 2 Driftssikkerhed
Softwareversion SR.407.xx Udgave 01/2001 DK 2.2 Sikkerhedsudstyr
87
2.2.1.1 Generelt
Portalernes bevægelsesområde er dækket til med to beskyttelseskapper. Beskyttelseskapperne
åbnes ved at trykke på stoptasten (Pos. 1 i Fig. 2.2 - 2) eller NØD-STOP-tasten (Pos. 2 i Fig. 2.2
- 2). Portalakserne frakobles og stopper med det samme. 2
Åbnes en af beskyttelseskapperne eller en afdækningskappe på in- eller outputtransporten, fra-
kobles portalakserne. De stopper med det samme. 2
Når nøglekontakten befinder sig i stilling
I (lukket), kan stjernen videretaktes med reduceret ha-
stighed, mens beskyttelseskapperne er åbne. 2
Bestykningen stoppes, når der trykkes på NØD-STOP-tasten. Derefter kan De afbryde eller fort-
sætte bestykningen af printpladen. Beskyttelsesruderne i siden kan åbnes i forbindelse med ef-
terfyldning af komponenter, når maskinen står stille. 2
ADVARSEL
Beskyttelseskapperne må kun åbnes af kvalificeret og skolet personale, når nøglekontakten er i
stilling I (lukket)! 2
Fig. 2.2 - 2 Stop- og NØD-STOP-taste
(1) Stop-taste
(2) NØD-STOP-taste
2 Driftssikkerhed Driftsvejledning SIPLACE F5/F5 HM
2.2 Sikkerhedsudstyr Softwareversion SR.407.xx Udgave 01/2001 DK
88
2.2.2 Indgrebsbeskyttelse på ind-/udleveringsbånd
FARE
Indgrebsbeskyttelsen skal altid indstilles på højden af det bearbejdede printkort. I denne forbin-
delse skal mellemrummet mellem indgrebsbeskyttelse og beskyttelsesliste være så lille som mu-
lig. 2
Indgrebsbeskyttelsen er monteret ved ind- og udleveringsbåndet til printkorttransporten. 2
Indgrebsbeskyttelsens højde indstilles i de lange huller, så det bearbejdede printkort kan trans-
porteres igennem. 2
2
Fig. 2.2 - 3 Indgrebsbeskyttelse på automaten
(1) Beskyttelsesliste (fast monteret) (2) Indgrebsbeskyttelse (justerbar)
2
(3) Lange huller til højdeindstilling (4) Afdækningskappe
2
Driftsvejledning SIPLACE F5/F5 HM 2 Driftssikkerhed
Softwareversion SR.407.xx Udgave 01/2001 DK 2.2 Sikkerhedsudstyr
89
2.2.3 Paddehatformet NØD-STOP-trykknap, kontakt til beskyttelseskappe ...
2

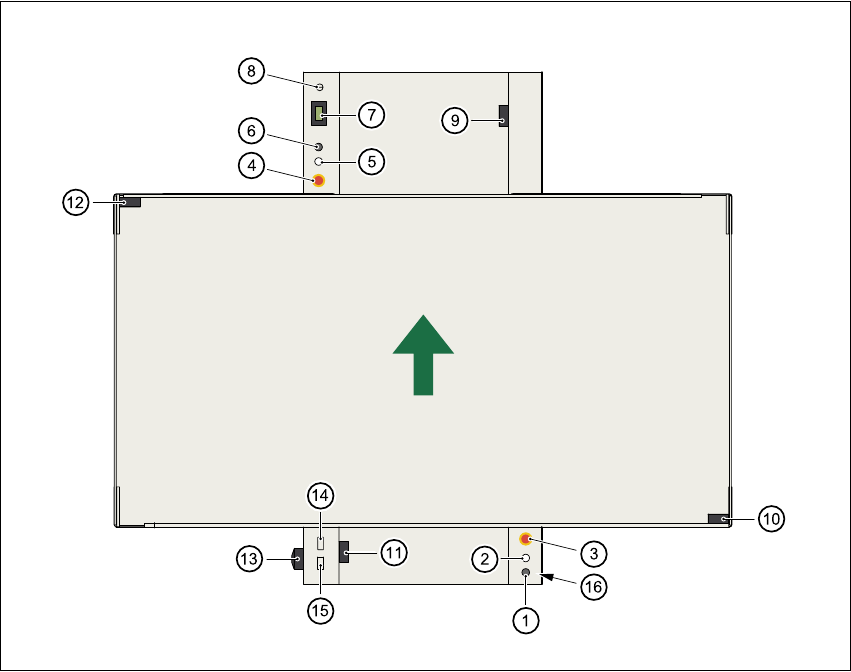

Fig. 2.2 - 4 Monteringssted for taster og beskyttelsessikkerhedskombinationer K1, K2
(1) Stop-taste
(2) Start-taste
(3) Paddehatformet NØD-STOP-trykknap
(4) Paddehatformet NØD-STOP-trykknap
(5) Start-taste
(6) Stop-taste
(7) Komponent tæller
(8) Nøglekontakt åbnet: stilling 0 til normal drift
Nøglekontakt lukket: stilling
I til serviceformål
(9) Beskyttelseskappekontakt (outputtransport, 00303617-xx)
(10) Beskyttelseskappekontakt (højre, 00321417-xx)
(11) Beskyttelseskappekontakt (inputtransport, 00303614-xx)
(12) Beskyttelseskappekontakt (venstre, 00321416-xx)
