7 4 个月维护
7.1 维护C&P 12 贴片头

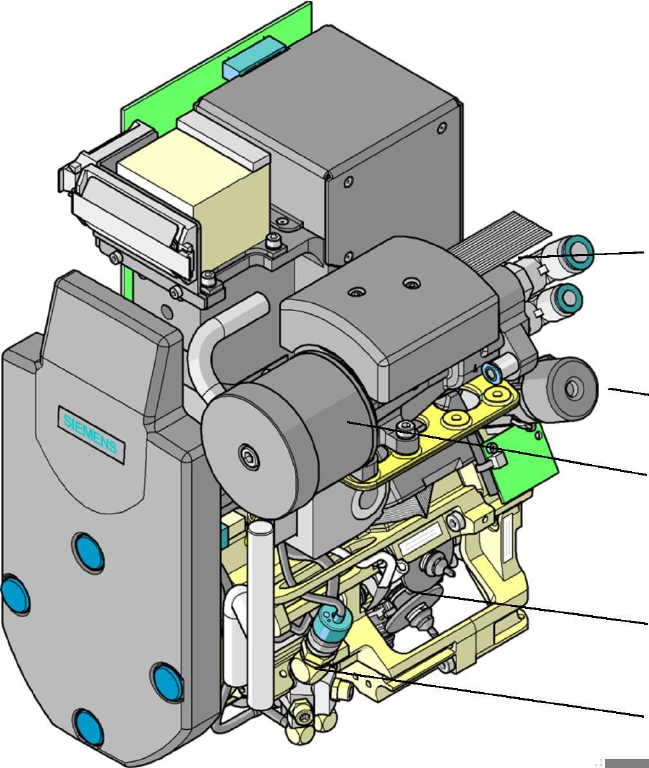

12 段位器收集贴片头的结构
①
②
⑤
③
④
图 7.1 - 1
12 段位器收集贴片头（数字）
(1) 真空发生器
(2) DP 马达，DP 轴
(3) 带有12 个段位器光栅盘的星形轴，DR 轴
(4) 吹气压力阀
(5) 消声器
44
D4
预防性维护
7 4
个月维护
2008
年
8
月中文版
对于C&P 12 贴片头的每四个月维护，您需要准备：
-
-
-
-
-
-
-
-
用于安装塑料软管的钳子2MS-PK-3/4
短毛刷
成套六角套筒扳手
无纺布
脱脂棉签
无水乙醇
ISOFLEX TOPAS NCA52
UNISILKON L250L
-
-
-
-
-
-
-
带 Structovis GHD 的油分配器（代替MULTEMP PS No. 2 黄油枪）
成套已清洁段位器光栅盘（如有必要，换用新的段位器光栅盘）
成套已清洁阀门推杆（如有必要，换用新的阀门推杆）
如有必要，使用新Z 轴齿型皮带
如有必要，使用新真空分配器
如有必要，为DP 马达使用新O 形圈
如有必要，为DP 马达使用新齿型皮带。
准备工作
○
将所有拾取贴片头吸嘴返回至吸嘴交换器。
○
用主开关关闭贴片机。
○
取下头罩。
○
检查头罩座下方的橡胶气垫。
如已损坏，则更换。
