进行年度维护时，需要下列工具、设备和材料：
-
-
-
-
-
-
-
-
吸尘器
黄油枪
无纺布
无水乙醇
SIPLACE 擦布
ISOFLEX TOPAS NCA52 润滑脂
如有必要，使用黄油嘴。
如有必要，使用减震筒。
进行以下作业时，PCB 传送导轨上不得有PCB。
○
打开贴片机（位置1+2 或 3+4）一侧的两个保护罩。
使用头部的手柄（不是末端的缓冲器）小心轻推悬臂。
○把悬臂移到供料器上方。使其停在工作区域外。
清洁和维护PCB 传送导轨
①在丝杠螺纹上，用SIPLACE 擦布对循环滚珠螺纹进行清洁和维护。
② 用 SIPLACE 擦布对导轨的滑动面进行清洁和润滑。
○ 用 SIPLACE 擦布对六角形轴进行清洁和维护。
○
检查整个PCB 传送导轨机制（传送导轨、宽度调整、夹紧装置）是否正常运行。
如果不能轻松移动，则进行必要的维护。
清洁固定条（PCB 传送导轨）
③
用浸有无水乙醇的无纺布清洁宽度可调节的夹紧装置固定条。
63
8
年度维护
D4
预防性维护
2008
年
8
月中文版
64
D4
预防性维护
8
年度维护
2008
年
8
月中文版

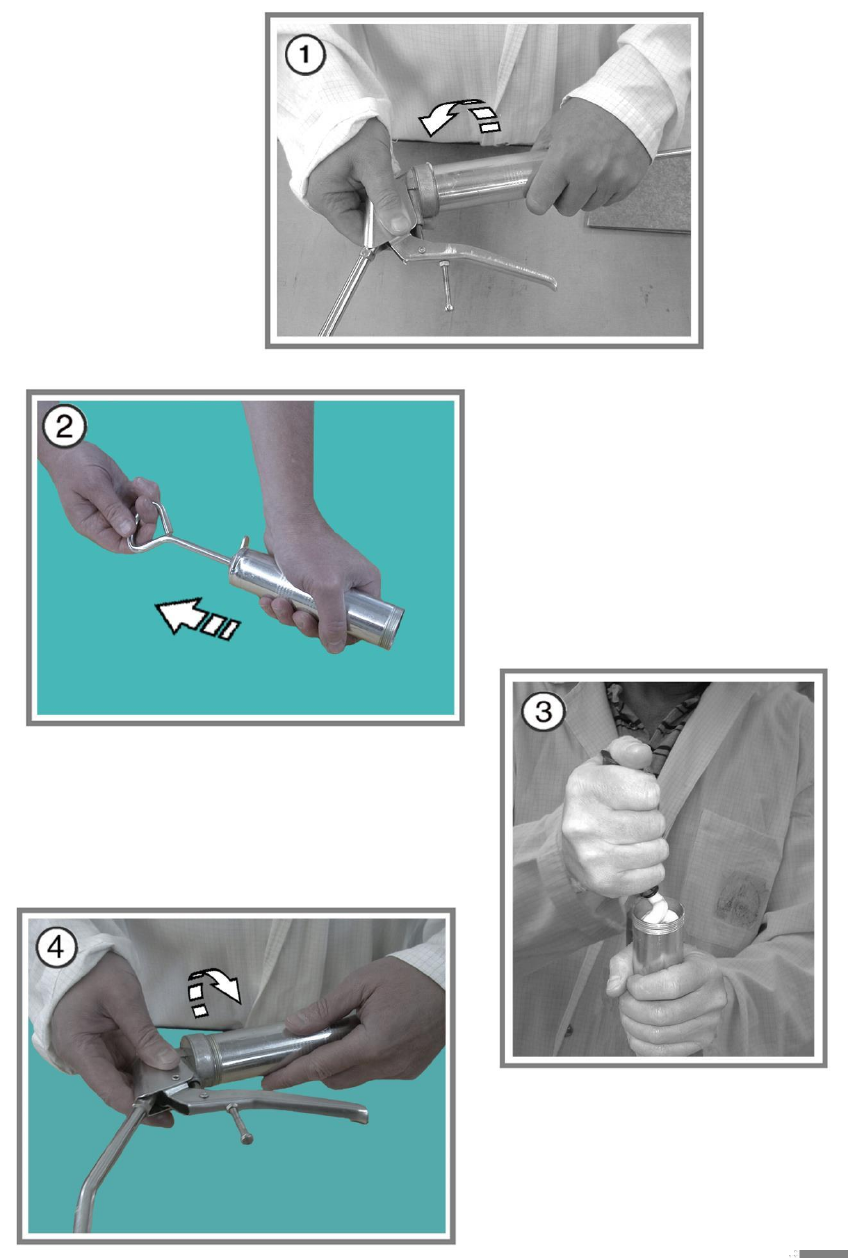

润滑Y 轴悬臂
①
逆时针旋转黄油枪，将其打开。
②
拉回黄油枪柱塞，必须将黄油枪柱塞锁定入位。
③
用 ISOFLEX TOPAS NCA 52 润滑脂填充黄油枪。
○
顺时针旋转黄油枪，将其关闭。
④
解开锁
弹力将柱塞向前移。
⑤推回通风螺钉上的圆球，为黄油枪留出润滑通道。
○按下触发器，直到润滑脂出现。
黄油枪已准备就绪，可以使用。
