MIRTEC-AOI培训教程 - 第21页
2. 点击 OPEN MMD EDITOR ，进入 MMD 文件编辑器； 3. 选择了坐标档文件（ CA D/TXT ）后，软件自动进 入下一步； 21
4.6． ATT使用的演示
使用ATT可以加快编程速度，减少编程时间。一般用于零件比较多的PCB.

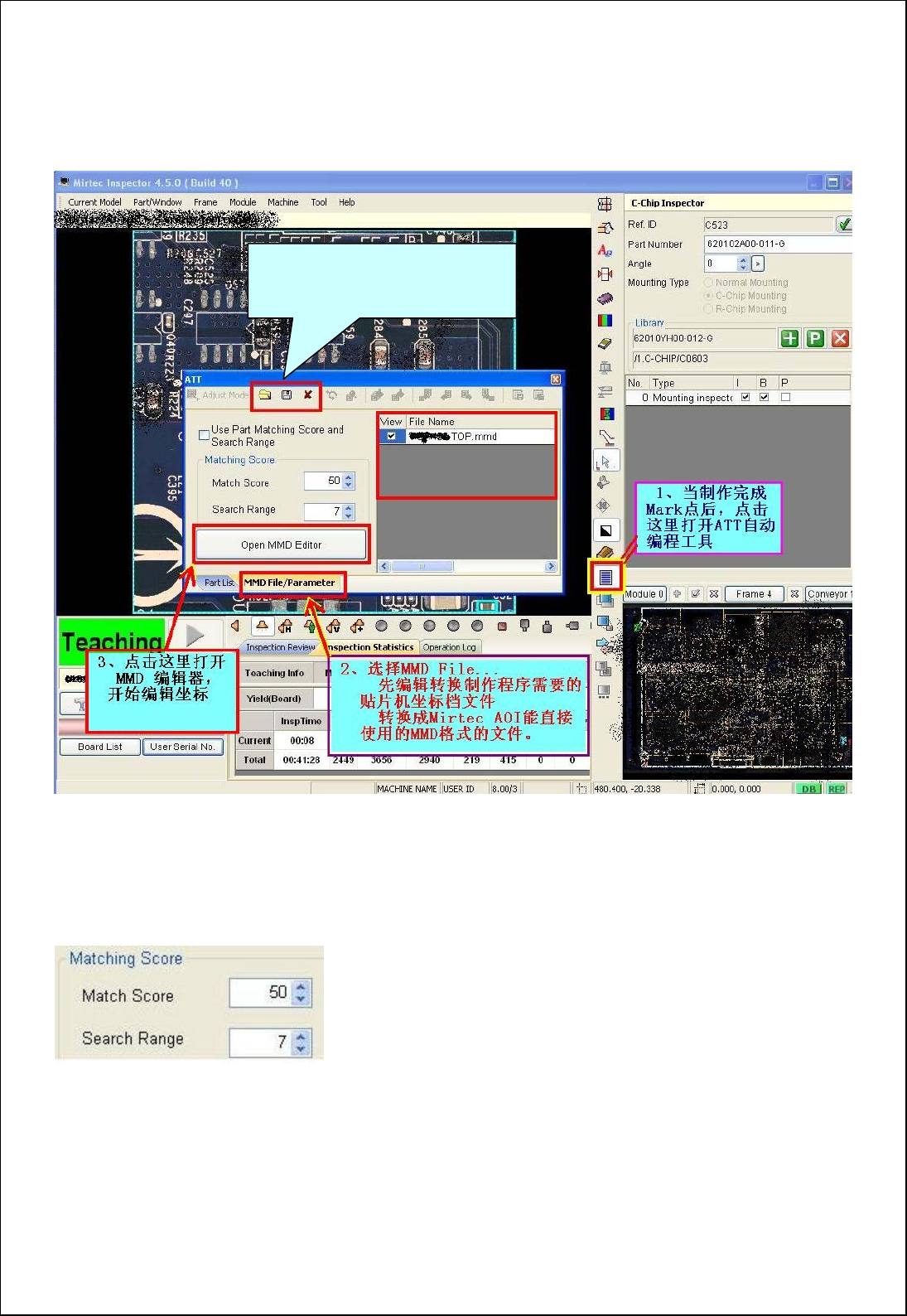

1. 按图所示选择使用ATT功能按钮，进入以下界面；
解说：“
□Use Part Matching Score and Search Range”
使用数据库零件本身的对比相似度及搜索范围；
即：利用坐标档、Library及Lib Table文件时，使用数据库元件本身的相似度及搜索范围在元
件坐标位置调整/对正元件检查框的最终位置；
使用统一的元件对比相似度、搜索范围
（对正元件检查框位置时）
Match Score ：元件对比相似度
Search Range ：元件搜索范围
20
假如有已经编辑好的MMD文件，
可以直接点击这里打开使用

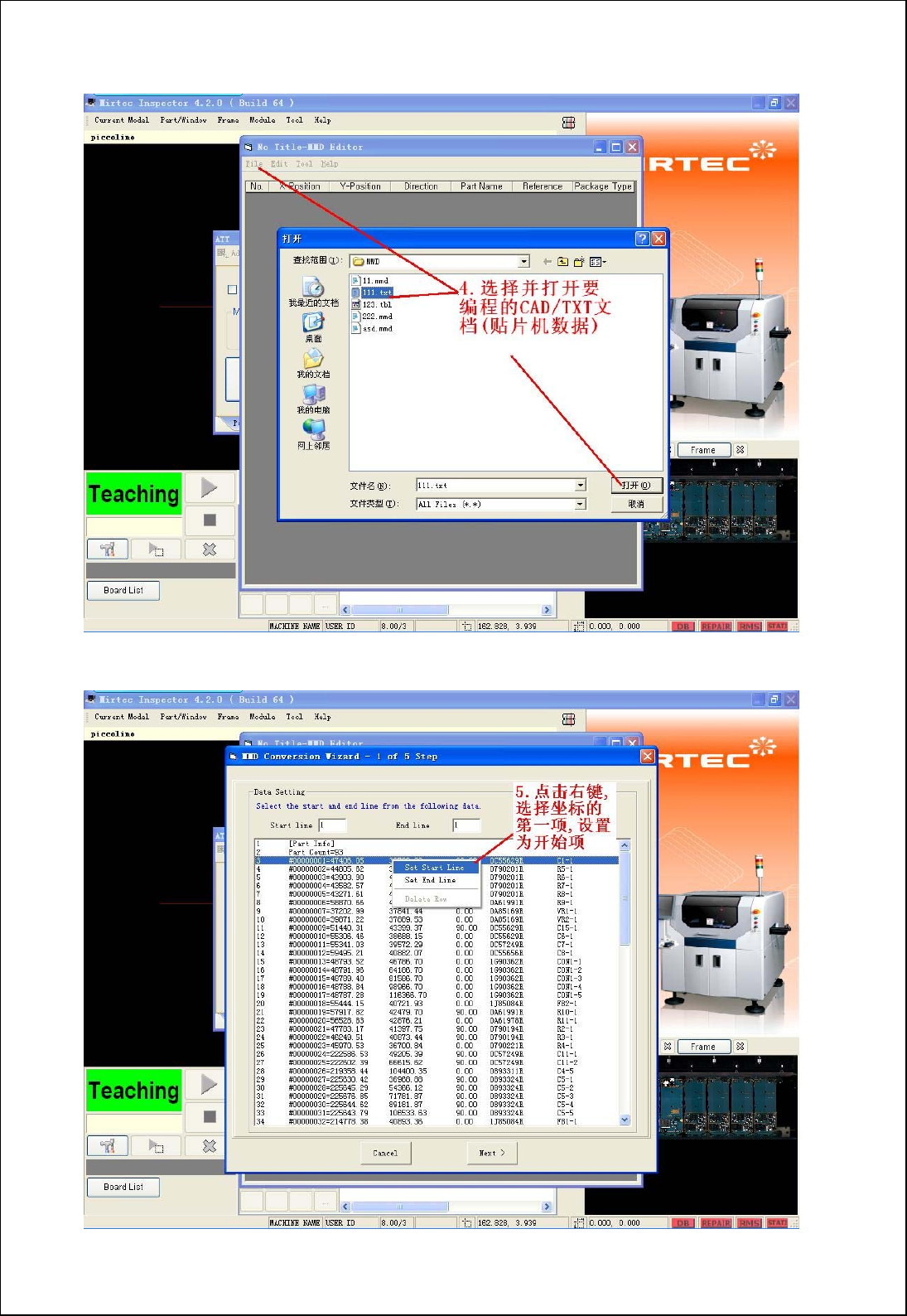

2.点击OPEN MMD EDITOR，进入MMD文件编辑器；
3.选择了坐标档文件（CAD/TXT）后，软件自动进入下一步；
21
4.

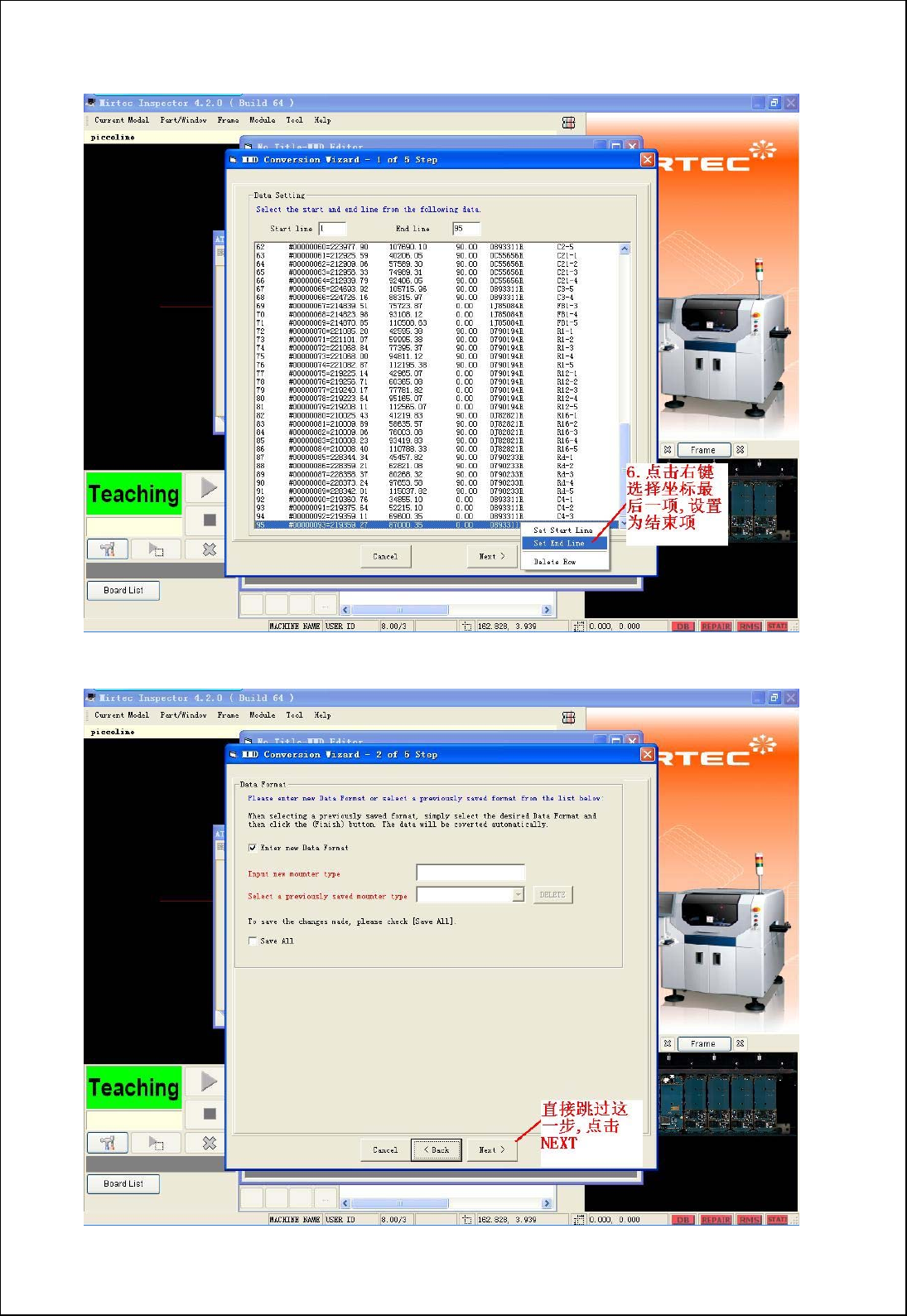

5.设置完开始和结束项后，点击NEXT进入下一步；
22
.
