1. Light Table 原理

A. 照明种类

(1) 垂直照明 (平坦的部分显示白色)

◆ 活用 : 能检查C-Chip零件的装着有无, 有弯曲(弧度)的锡膏量。(有弧度的锡膏部门显示

为黑色)

(2) 水平照明 (对角线照明 : 有弯曲的锡膏部分显示为白色)

◆ 活用 : 是文字部位影像较明显的照明。活用R-Chip或其他文字部位的检查。

(3) 平直照明 (水平影像的亮度减去垂直影像的亮度)

◆ 活用 : 有弯曲的部分只显示白色。能检查有弯曲的锡高量及零件周围的裝着状态。

请参考以下模拟图像：

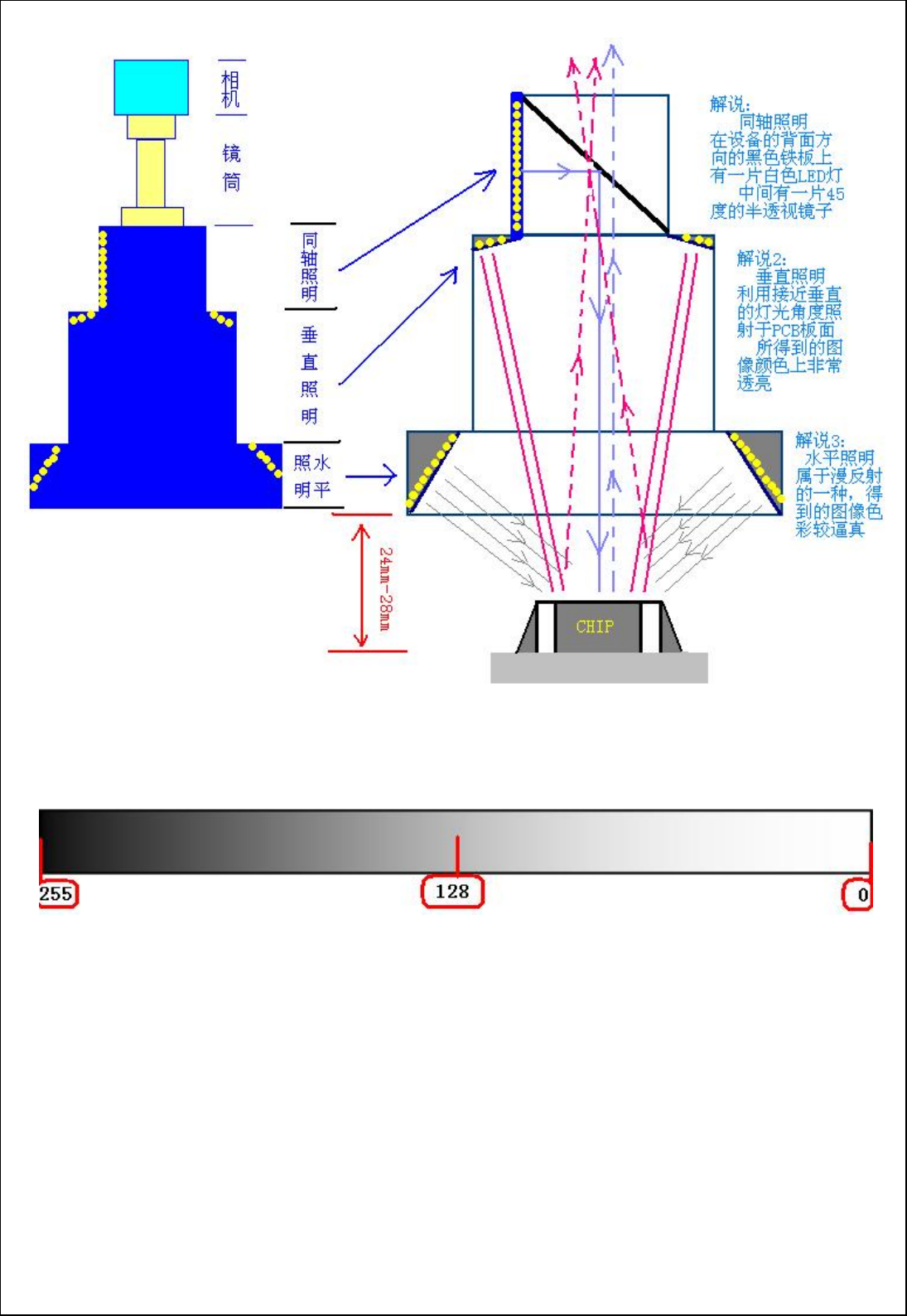

美陆科技 AOI 灯光部位结构解析图

2、MIRTEC AOI检测原理

① 影像对比 :当前的图像与样板图像相比较，相似达到百分之多少则为良品。

② 灰阶处理 : (

二值化、权重、黑白灰度)

灰阶原理：

将检测画面用黑白灰度变化来显示对比，不同像素点上的亮度都用相对应的灰度来显示出

来。灰阶代表了由最暗到最亮之间不同亮度的层次级别

MIRTEC AOI的灰阶原理：

将将侧画面上的每个像素点对应到灰阶坐标轴上，利用一个分割点，把亮度低于（或

者高于）这个分割点的像素点用黑色（或者白色）来显示出来。

③ 颜色解析 : 当前检测框内的颜色与样板的颜色相比较,颜色差异在设定范围内则为良品.

设定的范围有 : a. 半径的圆内的全部颜色;

b. RGB三种颜色并列对比.
