6.4. 检查结果 检查结束时表示结果画面 : 按结束开关时画面上显示不良事项 項 目 説 明 1 ● 良品图像 : 表示良品图像 2 ● 不良图像 : 表示不良window 3 ● 全部图像 : 显示全体图像 4 ● 不良图像的位置 : 表 示不良零件在全体图像上的位置 5 ● 不良零件目录 : 显示所有不良零件 36 1． 显示样品图 2． 显示当前不良图 5． 显示所有的不良 3。显示全体图像 4．在全体图像中不良 的位置
6. 检查
6.1. 检查 开始
单击
图际,软件将会显示如图 1.0 的选项栏.
·AUTO INCREASE SERIAL 自动增加板号
·AUTO EJECT PCB 自动退出 PCB 板
·PART REVIEW 以零件不良个数显示
·STOP ON DEFECE 遇到不良检测停止
·SHOW RESULT WINDOW 输出结果窗口
·PRINT INSPECTION RESULT 打印检查结果 图 1.0
当击
进行检查,此时 将会变成 状态,单击将会出现图 1.1 的提示框.
如选 YES 可停止检查操作.
NO 为继续检查.
6.2.检查结束 图 1.1
检查完成后,如有不良结果
软件将会弹出一个如图 1.2 的提示框
选 CONTINUE 为完成此次检查操作,如 SHOW
RESULT WINDOW 为选中状态,则弹出检查结果. 图 1.2
如选 REVIEW,软件将返回如图 1.3 的状态,程序将停止到不良的 FRAME
34
IC引脚特殊
不

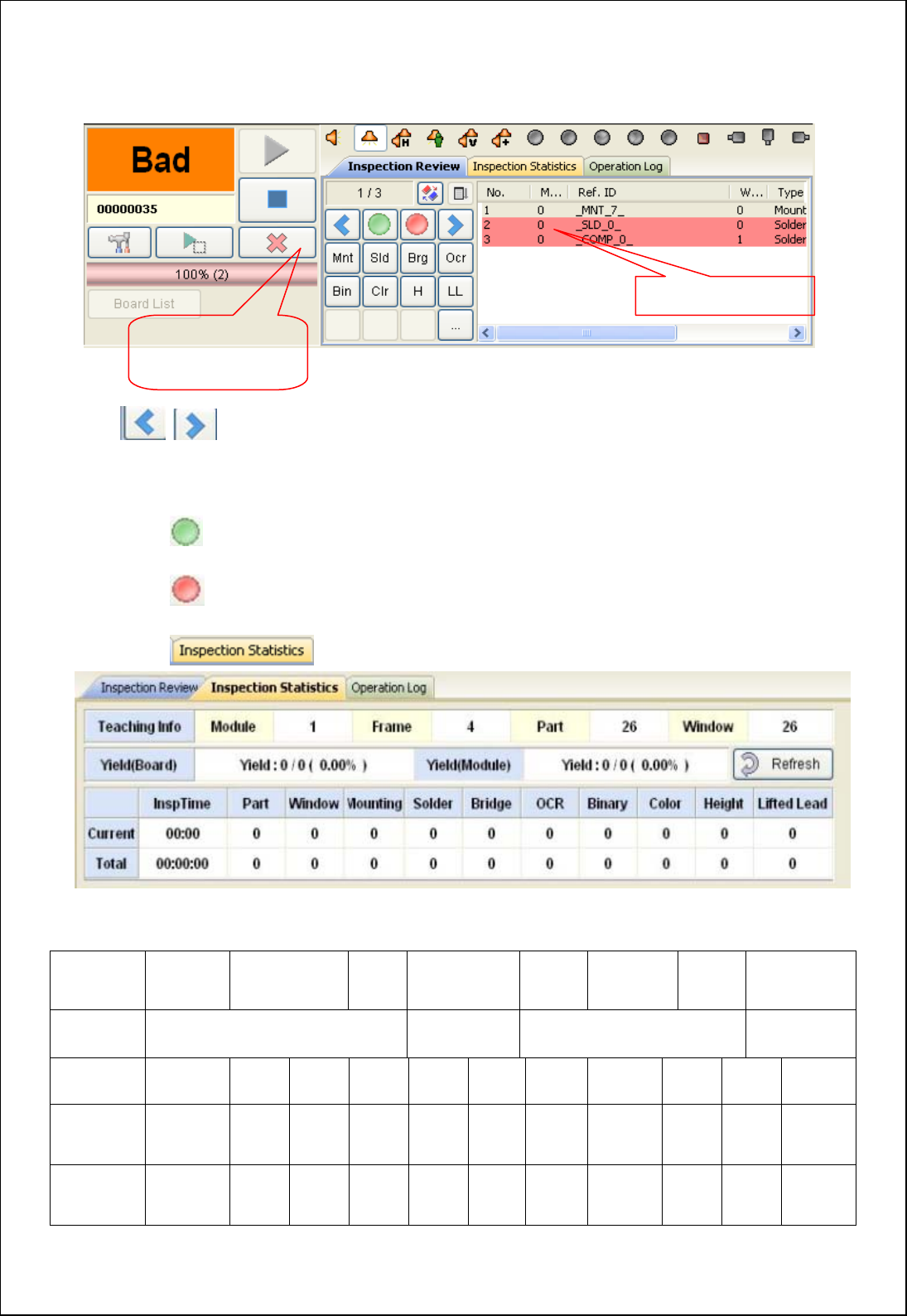

6.3. REVIEW
图 1.3
单击
将上下移动不良列表,FRAME 也将会跟随着改变到不良 PART 的位置,此时用户可以在程
序中对 PART 进行修改操作
·
单击此图际,标记当前 PART 为良品.
·
单击此图际,标记当前 PART 为不良.
·
单击此图际,将显示图 1.4
图1.4
图1.4相对应的翻译表:
程序信息 模块 显示模数 窗口 窗口数 元件 元件数 检查框 检查框总数
直通率(板) 直通率：良板/总板数(百分比) 直通率(连板) 直通率：良好模块/总模块 统计数据清零
检查时间 零件 窗口 影像 锡膏 桥接 文字 二值化 颜色 高度 翘角
当前的
当前检查
时间
总数
总的检查
时间
35
检查到不良结果列表
单击此按钮为略过,
并输出PCB板

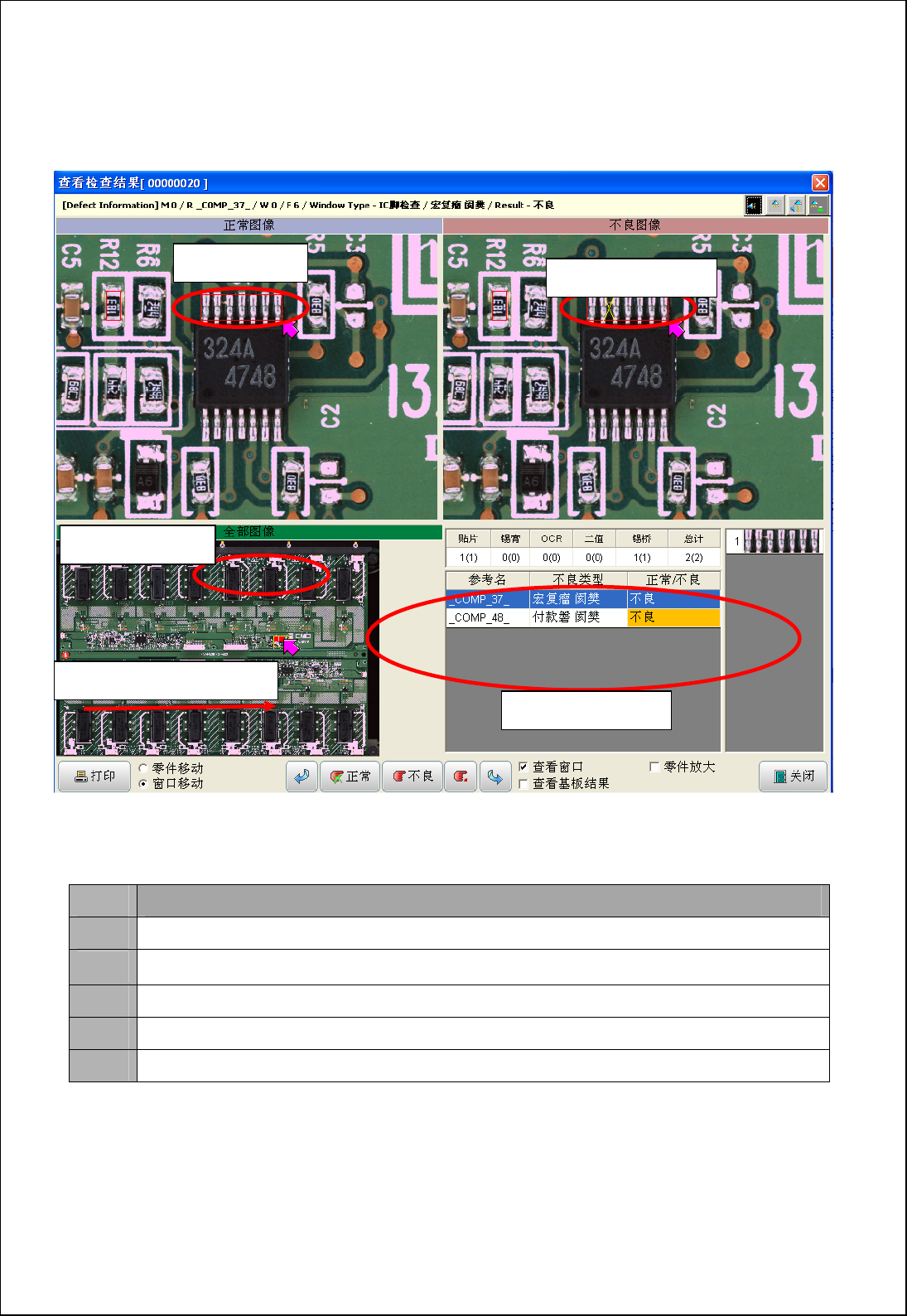

6.4. 检查结果
检查结束时表示结果画面 : 按结束开关时画面上显示不良事项
項 目 説 明
1 ● 良品图像 : 表示良品图像
2
● 不良图像 : 表示不良window
3 ● 全部图像 : 显示全体图像
4 ● 不良图像的位置 : 表示不良零件在全体图像上的位置
5 ● 不良零件目录 : 显示所有不良零件
36
1．显示样品图
2．显示当前不良图
5．显示所有的不良
3。显示全体图像
4．在全体图像中不良的位置
