7-37
元件的登记
图
7.10 “Auto Teach the selected part-Bad”
对话框
<Image Capture> 按钮
利用MFOV功能识别部件并进行登录时使用。在对各零部件有了认识了解以
后，MMI会将这些认识了解综合起来，通过’SMVision’窗口向您展示各零部件
的样式。
图
7.11 “
自动校正
”
信息框
<照像机> 标题框
表示用在Image Capture的Camera。
<文件名> 编辑框
输入使用在Image 保存的文件名。
<光线水平范围> 组合框
选择各照明别照明值基本设置范围。
7-38
Next Generation, Multi-Functional Placer DECAN S1 Administrator’s Guide
Rough
所有照明的照明值每增加5，并保存形象（Image）。
Fine
当前设置的照明值前后2阶段范围内照明值每增加1保存Image。
All Range
对所有照明值领域保存 Image。
User Define
用户指定照明值变化范围及间隔。
重复个数
表示Image的储存次数。
光线水平度
显示当前照明值。
图像拾取范围
显示用在保存Image的照明值范围及间隔。 Light Level Range设置为 User
Define用户可直接输入/修改范围。
从
显示照明值变化的开始 Level。
到
显示照明值变化的结束 Level。
增加
设置照明值变化间隔。
<开始> 按钮
开始Image Capture 作业。
<取消> 按钮
Image Capture 中中断作业。
<关闭> 按钮
结束对话框。
7-39
元件的登记
7.1.2. CHIP 部品数据的设定
7.1.2.1. CHIP-Circle 部品数据的设定
设定有关圆形CHIP部品的排列数据。

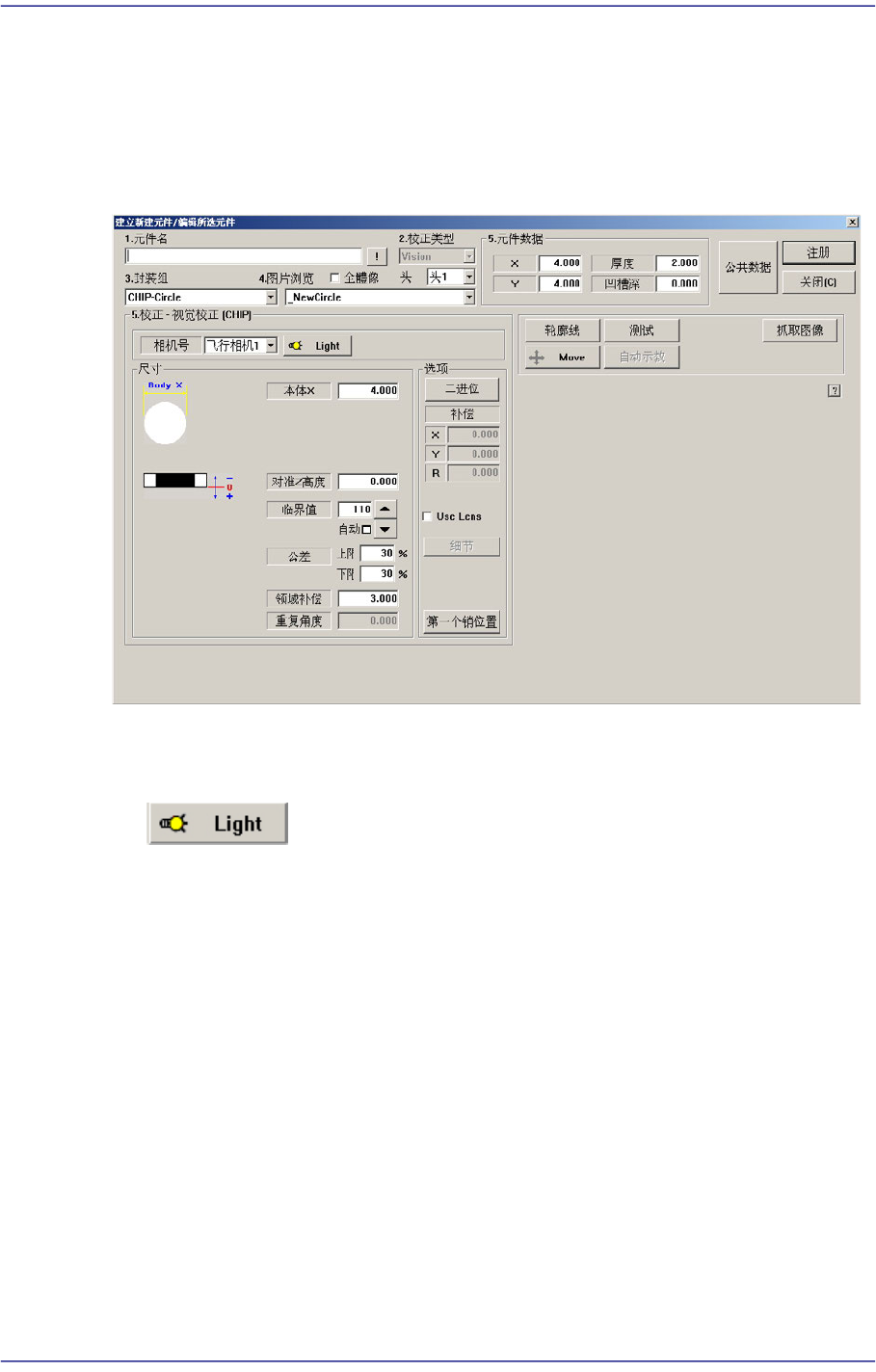

图
7.12 “
封装组
= CHIP-Circle”
时的对话框
<相机号> 组合框
选择识别部品的摄象机。详细事项请参照 “7.1.1
共同
Align Data” 。
按钮
设定识别部品用摄象机的照明度。 详细事项请参照 “7.1.1
共同
Align Data” 。
<尺寸> 领域
设定排列尺寸。
<本体 X> 编辑框
输入部件的直径。
此外的设定项目请参照 “7.1.1
共同
Align Data (7-15
页
)”。
<选项> 领域
与部件识别相关的Align 数据中设置Option数据。
<使用LED轻击检查> 选择框
为了使用检查LED的倒放功能时选择。详细的事项参考“7.1.2.2 CHIP-Rect
部品数据的设定
”的“<Detail>
按钮
”。
