7-51
元件的登记
备 注 像下图所示元件请登记为TR2后识别中间引脚以外的3个引脚。

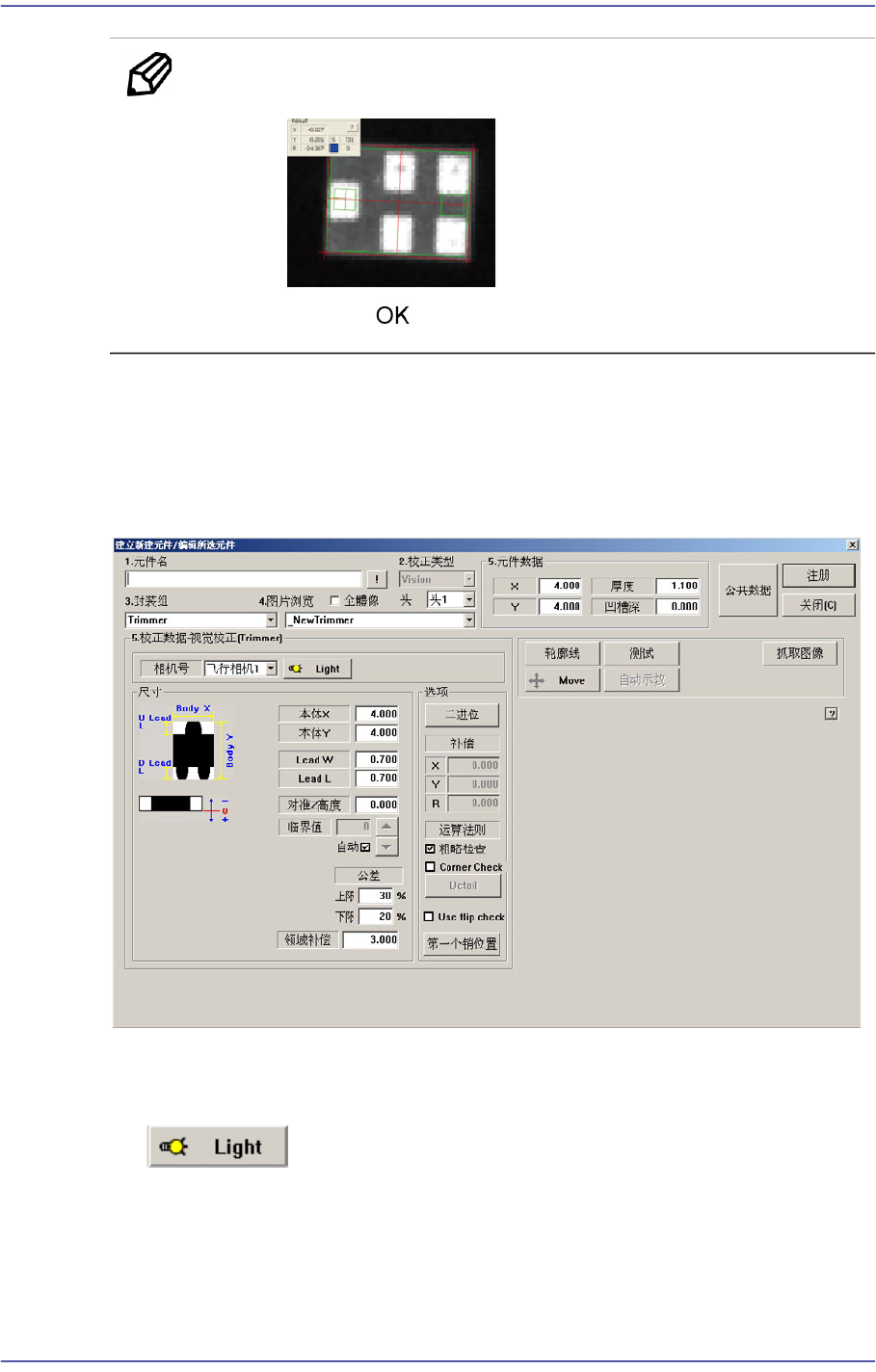

7.1.2.5. Trimmer 部品的数据设定
设定有关Trimmer 部品的排列数据。
图
7.17 “
封装组
= Trimmer”
时的对话框
<相机号> 组合框
选择识别部品的摄象机。 详细事项请参照 “7.1.1 共同 Align Data” 。
按钮
设定识别部品用摄象机的照明度。 详细事项请参照 “7.1.1 共同Align Data” 。
<尺寸> 领域
设定排列尺寸。
7-52
Next Generation, Multi-Functional Placer DECAN S1 Administrator’s Guide
<本体X> 编辑框
设定部品的X轴方向的尺寸。
<本体Y> 编辑框
设定部品的Y轴方向的尺寸。
<上部引脚长度> 编辑框
设定上面引脚的Y轴方向的长度。
<下部引脚长度> 编辑框
设定下面引脚的Y轴方向的长度。
此外的设定项目请参照 “7.1.1
共同
Align Data” 。

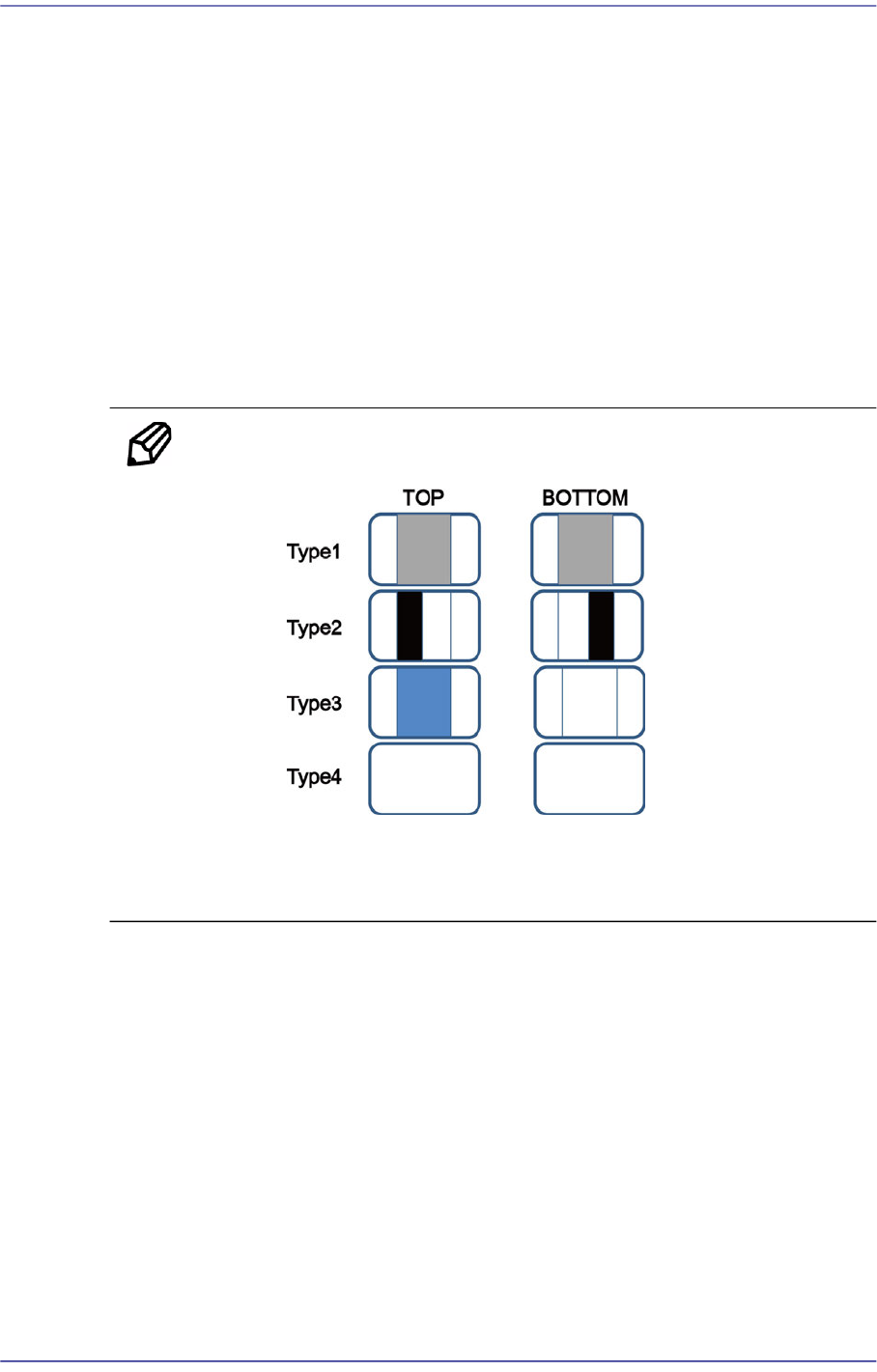

备 注 如果是下列情形，则无法使用“反面检查” 功能。
元件的上表面与下表面的形状相同
元件的上表面与下表面的图形无法明确对比
<选项> 领域
设定校正选项的数据。
<粗略检查> 选择框
识别部件时，因所要识别的部件形象与Vision algorism的数据不吻合，如果
识别时发生错误，就请选择此选择框。
如果选择此选择框，要识别的部件特定形象与Vision algorism相比较即使有
一点不准确，也确认全体部件的编排，如果一致则正常识别部件。
详细事项请参照 “7.1.1
共同
Align Data” 。
<Move> 按钮
用于手动吸附部件进行部件识别检验。详细事项请参照 “7.1.1
共同
Align Data” 。
7-53
元件的登记
<测试> 按钮
使用设定的 Align 数据执行部件识别。详细事项请参照 “7.1.1
共同
Align Data” 。
<抓取图像> 按钮
阶段性变换部件形象照明值，保存形象，用户确认其中识别最好的形象照明值
进行保存，帮助指定最佳的照明值。 详细事项请参照 “7.1.1
共同
Align Data” 。

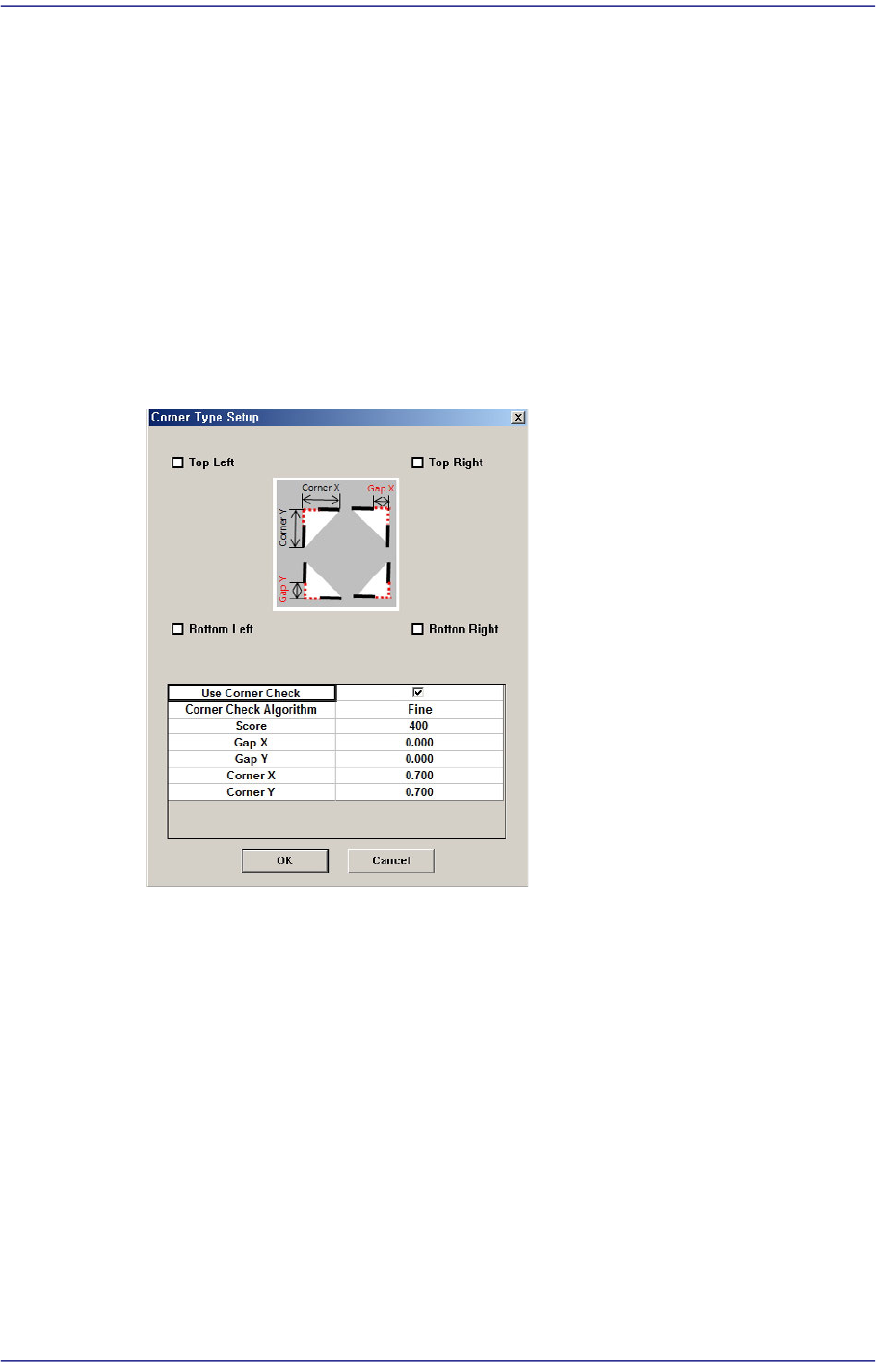

<Corner Check> 复选框
该功能适用于下列元器件，该元器件形状与一般引脚形状不同，其元器件形状
虽然是矩形但具有折曲部分而难以登记。
单击该键时，将出现可以设置角部类型的下列对话窗口。 只适用于Trimmer 元
器件。
<Top Left> 复选框
元器件左侧上端的角部是亮色圆角时，圈选该复选框。
< Top Right> 复选框
元器件右侧上端的角部是亮色圆角时，圈选该复选框。
<Bottom Left> 复选框
元器件左侧下端的角部是亮色圆角时，圈选该复选框。
<Bottom Right> 复选框
元器件右侧下端的角部是亮色圆角时，圈选该复选框。
<Use Corner Check> 复选框
需要使用<角的检测能力>角部检查算法时，请圈选该复选框。
