7-63 元件的登记 可以 <Ar ea M a rgin> 编辑框中输入的值加上 <Size> 领域设置的值设置寻找多 边形的领域。 还有， 点击 <Ex Param> 按钮显示以下对话框， 在 <Extra Parameter>tap 对话框 的 <Body Sub Sample> 编辑框可设置 0~10 的值。 这里设置的值决定在 SMV ision 窗口生成部件的 Ou…
7-62
Next Generation, Multi-Functional Placer DECAN S1 Administrator’s Guide
<本体 Y 最小> 编辑框
设定部品的Y轴方向的最小尺寸。

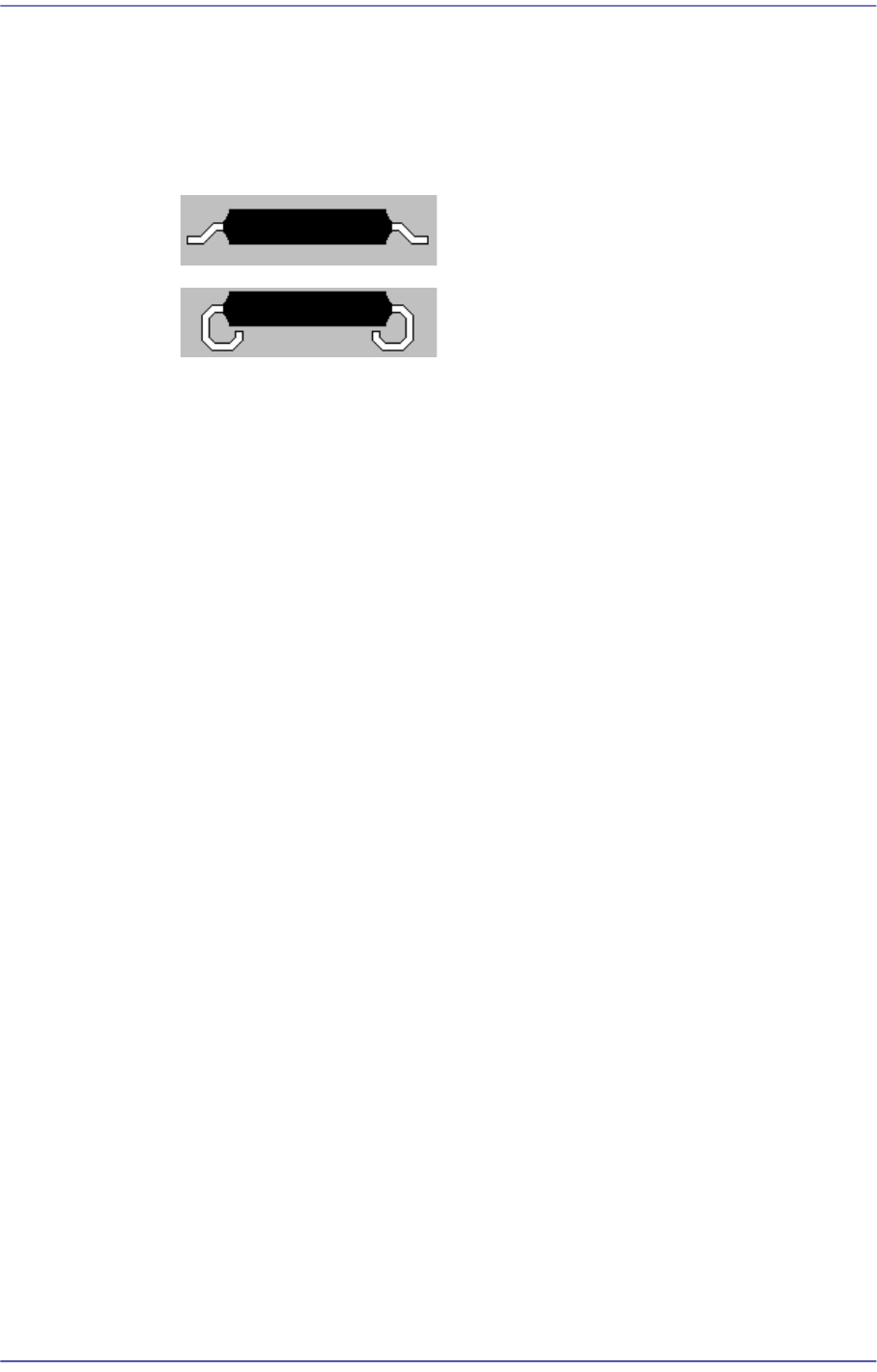

<引脚类型> 组合框
选择引线的种类。可选择的引脚类型如下。
G型引脚: 如QFP部品，引线往外弯曲。
J型引脚: 如PLCC部品，引线往里面卷入。
<运算法则> 组合框
选择识别部品的运算法则。 可选择的运算法则如下。
黑色实体
它是高速处理IC类元件的方法。一般适用于IC类元件。
全部实体
虽然可适用于多种部品，但它的处理时间比较长。一般适用于IC类以外
的元件或不易识别的部品。
引脚数为奇数
使用在识别精度不重要的异形部件等。与Trimmer的识别规则相似。
单数引脚
识别有Lead的异形部件时使用。
<引脚参数&组> 按钮
设置<引脚参数&组>。 <7.1.4.1 Lead Parameter>,<7.1.4.2
脚组
>。
此外的设定项目请参照 “7.1.1
共同
Align Data” 。
<选项> 领域
设定校正选项的数据。 详细事项请参照 “7.1.1 共同 Align Data (7-16 页)” 。
<Use Polygon> 校验框
对部件识别要求不严格的情况下，利用Auto Teach功能自动识别部件时使用
此功能。
请根据相应部件的特性适当调节Threshold 和 Ex Parameter自动识别部件。
选择<Use Polygon>校验框则<Lead Parameter & Group>按钮和<MFOV
Type>组合框被激活。还有<Auto Teach>按钮被激活。
此时，<Size>领域的<Body X>
和<Body Y>编辑
框里请设置寻找多边形领域
的大小。
7-63
元件的登记
可以<Area Margin>编辑框中输入的值加上<Size>领域设置的值设置寻找多
边形的领域。
还有，点击<Ex Param>按钮显示以下对话框，在<Extra Parameter>tap对话框
的<Body Sub Sample>编辑框可设置0~10的值。
这里设置的值决定在SMVision窗口生成部件的Outline精密度。 如果
SMVision窗口显示的形象噪音多或不清晰，请设置‘0’ default值。
否则形象清晰可明确区分部件外廓则可以精密地生成部件的Outline。 但是
取值过大Outline粗糙会无法准确识别部件。
1- 最精密的Outline
10- 最粗糙的Outline

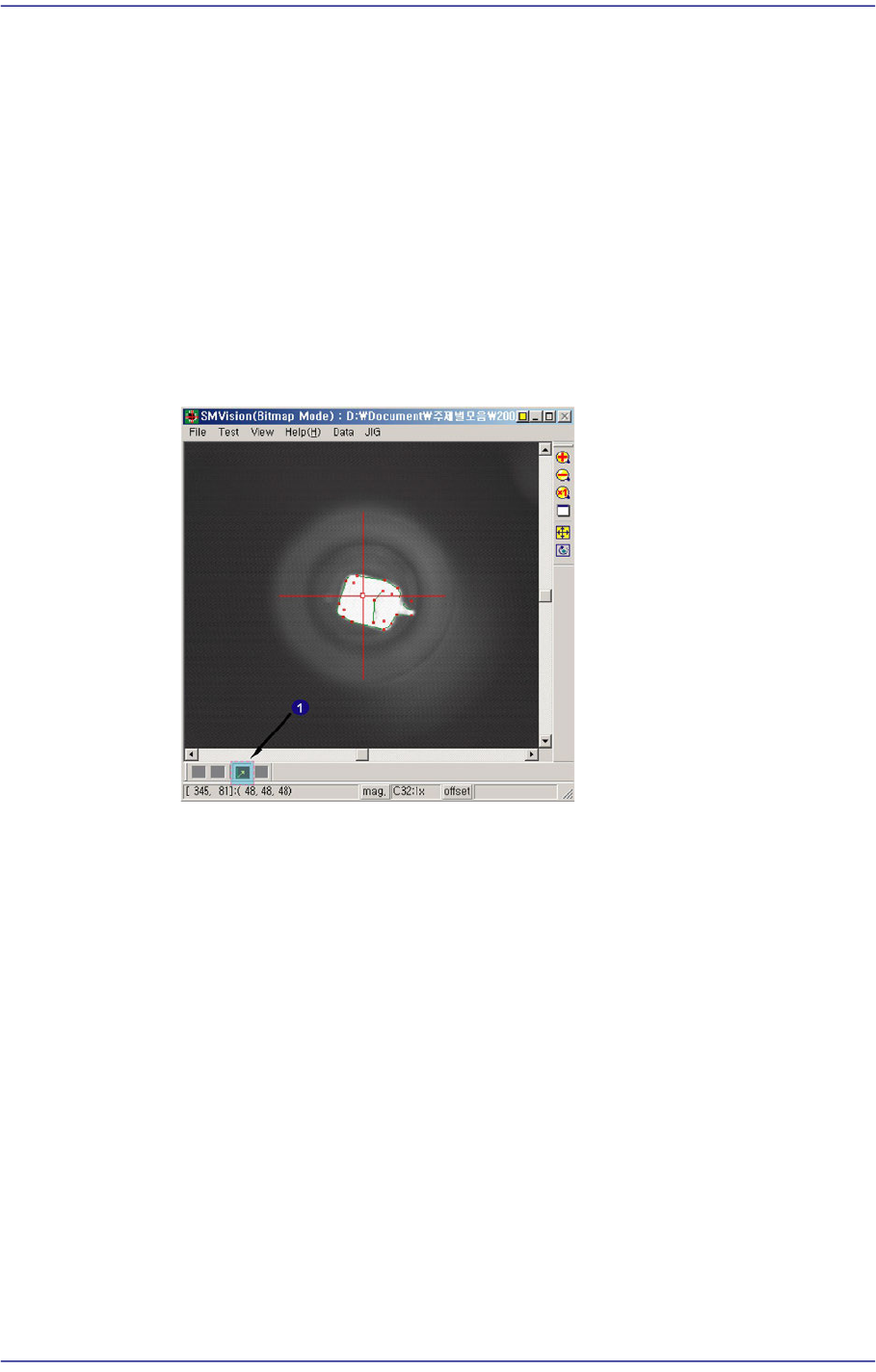

1: Polygon Toolbar
Polygon Toolbar按钮
用Fly Camera识别部件时，用鼠标拖动十字线可以指定部件的识别中
心。
此时，基本上摄像机的中心为部件的识别中心。要识别的多边形部件中
心（原点）对准十字线的中心。那么，十字线的中心为多边形部件要找到
的领域中心。
7-64
Next Generation, Multi-Functional Placer DECAN S1 Administrator’s Guide

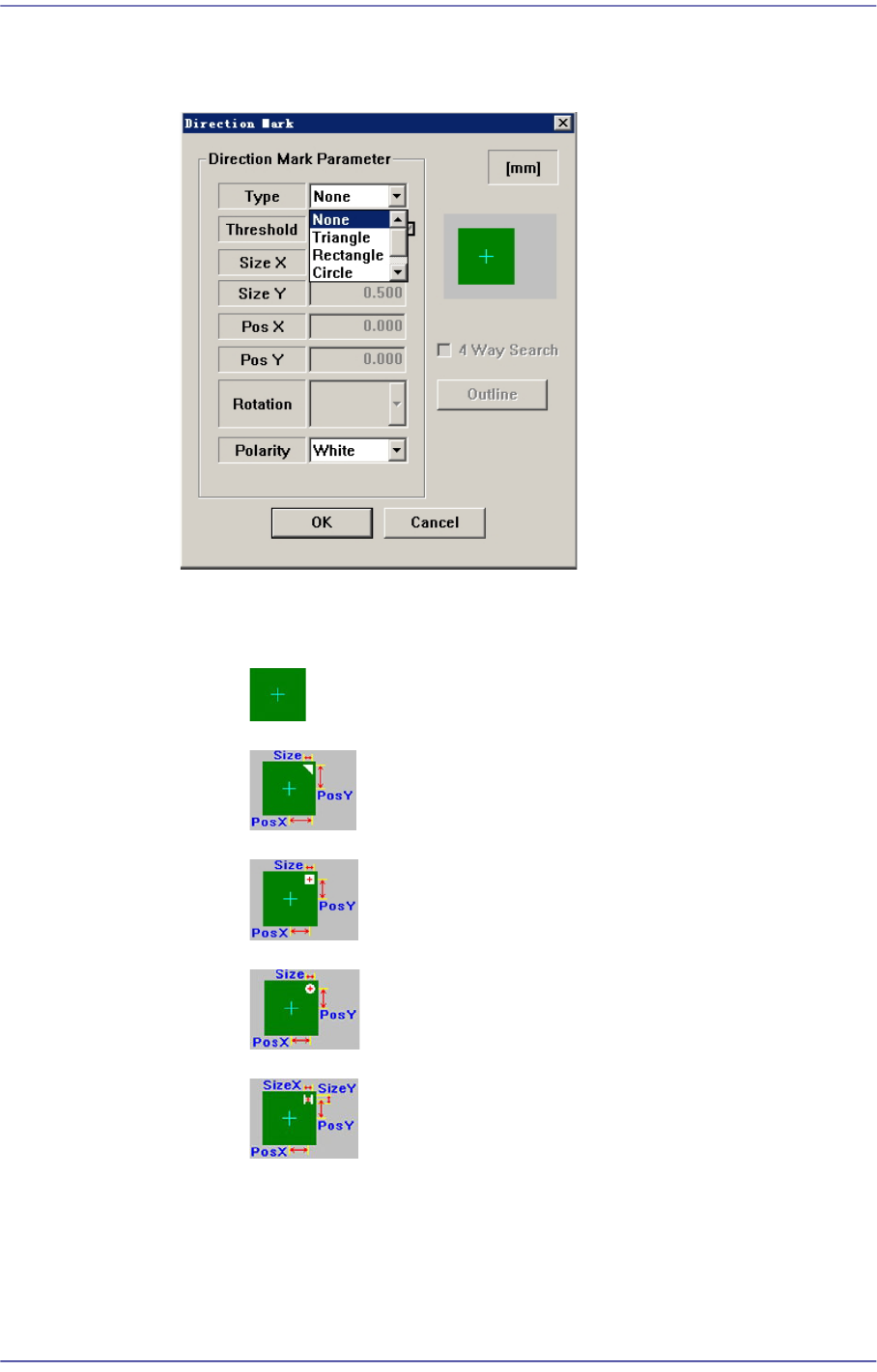

<Direction Mark> 按钮
可以设定元件的装贴方向。
<Direction Mark Parameter> 领域
<Type> 组合框
None: 没有Direction Mark。
Triangle: Direction Mark为Triangle时选择。
Rectangle: Direction Mark为Rectangle时选择。
Circle: Direction Mark为Circle时选择。
H MARK: Direction Mark为H MARK时选择。
<Threshold> 编辑框
通过’SMVision’窗口显示的影象由各个像素构成。各个像素因显示
亮度不同，有 0~255的固有值。
在这里’Threshold Value’是指区分各个像素识别成白色还是黑色的临
