<Foot Max> 列
输入Foot的最大容许长度。
输入值 = Foot长度 + 容许误差
<Foot Min> 列
输入Foot的最小容许长度。
输入值 = Foot长度 - 容许误差
<Tolerance Tan> 列
设定引线往外弯曲时的允许公差。以对<引脚间距>的百分比来设定。
<Tolerance Rad> 列
设定引线的长度方向的允许公差. 以对<引脚长度>的百分比来设定。
备 注 必须让引脚群之间的间距大于引脚之间的间距地设定引脚群。
7-69
元件的登记
7.1.4.2. 脚组
设定User IC的引脚组。 可设置的Lead Group最大个数为16个。
图

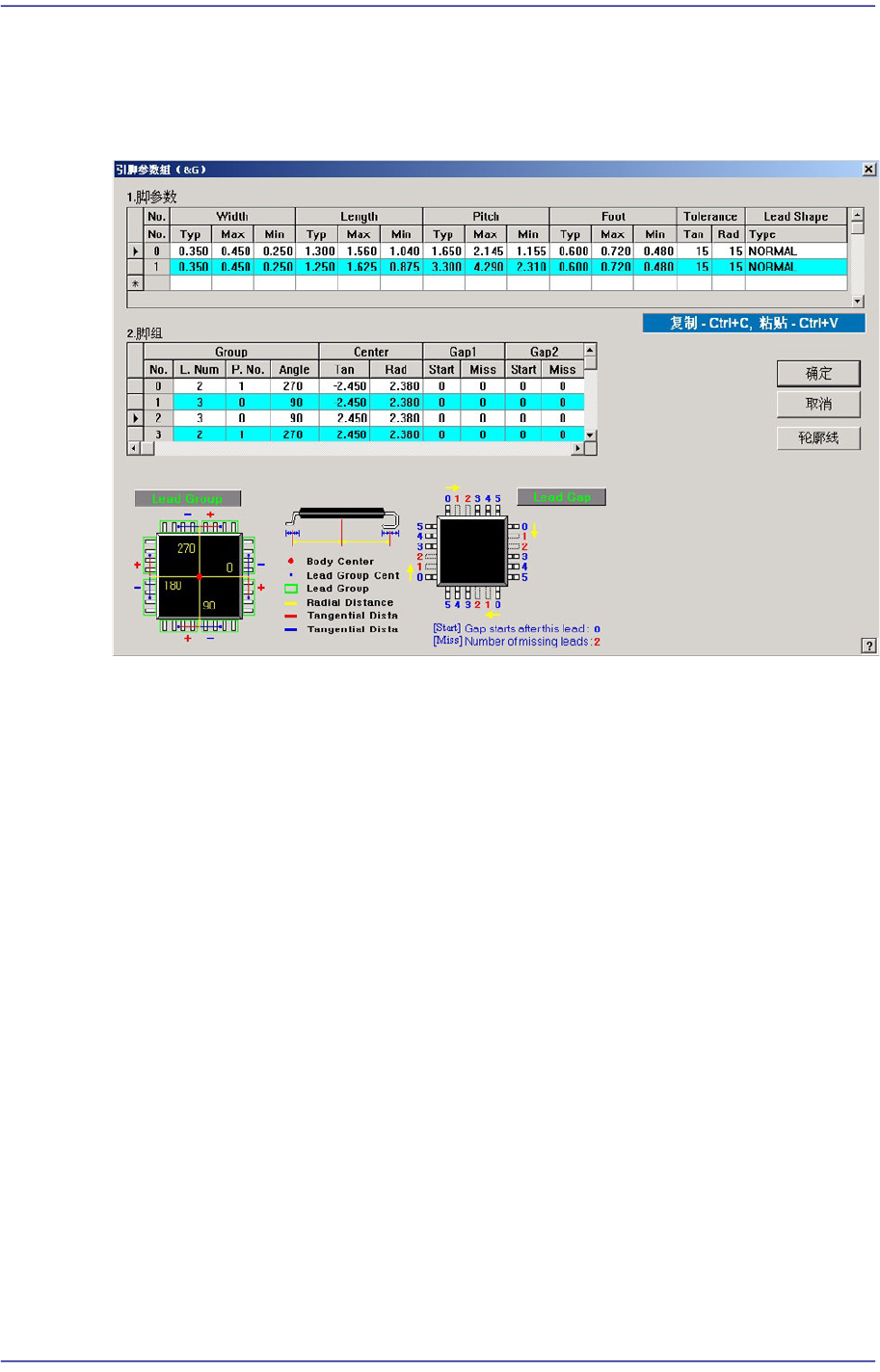

7.26 ”User IC
的引脚参数
&
组
”
对话框的
”
脚组
”
设定画面
<脚组> 领域
设定引脚组。
<Group No.> 列
表示脚组的编号。它的范围为0 - 15。
<Group L. Num> 列
设定脚组具有的引线的数量。
<Group P. No.> 列
设定脚组作参考的引脚参数的编号。可设定的范围为0-7。
<Group Angle> 列
设定脚组在部品上的方向。图中的0, 90, 180, 270 表示角度。
<Center Tan> 列
设定从部品的基准点(基准点一般是部品的中心)到脚组的中心的切线方向
的距离。
<Center Rad> 列
设定从部品的基准点(基准点一般是部品的中心)到脚组的中心的法线方向
的距离。
7-70
Next Generation, Multi-Functional Placer DECAN S1 Administrator’s Guide
<Gap 1 Start> 列
设定脚组的空位的第一个引线。
从开始编号的引线的下一个引线开始空位。
<Gap 1 Miss> 列
设定脚组的空位的第一个引线。
与空位值数相等数量的引线空位
<Gap 2 Start> 列
设定脚组的空位的第二个引线。
从开始编号的引线的下一个引线开始空位。
<Gap 2 Miss> 列
设定脚组的空位的第二个引线。
与空位值数相等数量的引线空位。
<Gap 3 Start> 列
设定脚组的空位的第三个引线。
从开始编号的引线的下一个引线开始空位。
<Gap 3 Miss> 列
设定脚组的空位的第三个引线。
与空位值数相等数量的引线空位。
<Gap 4 Start> 列
设定脚组的空位的第四个引线。
从开始编号的引线的下一个引线开始空位。
<Gap 4 Miss> 列
设定脚组的空位的第四个引线。
与空位值数相等数量的引线空位。
