14-9
Machine Calibration
14.1.5. <Mount Offset> TAP对话框
可各磁头/部件别设置贴装偏移。
图
14.5 “
计数偏移
” TAP
画面
1: Grid
领域
<Fly Cam / Fix1 Cam> 选项按钮 领域
为各摄相头I别设置贴装偏移，选择摄象头。
<Device> 组合框
为各磁头别设置贴装偏移，选择磁头。
<Part> 组合框
为各磁部件别设置贴装偏移，选择磁部件。
<Grid> 领域
<度数> 列
45度间隔设置各角度别贴装偏移。
<Offset-X, Y, R> 列
可设置X, Y, R的贴装偏移。
<Clear Data for this Head> 按钮
可删除选择磁头的贴装偏移数据。
<Clear all Data for this Camera> 按钮
可删除选择摄相头相应的所有磁头的贴装偏移数据。
14-10
Next Generation, Multi-Functional Placer DECAN S1 Administrator’s Guide
<Import> 按钮
加载保存的安装胶印文件。
<Export> 按钮
将当前显示的安装Offset数据以安装Offset文件形式导出。
<Update> 按钮
向设备传送变更事项后关闭对话框。
<Cancel> 按钮
忽略变更事项关闭对话框。
14.2. 摄像机（Camera） [F5]
设定有关摄象机（摄像机）的各种数据，执行摄像机的校准（校正）功能。

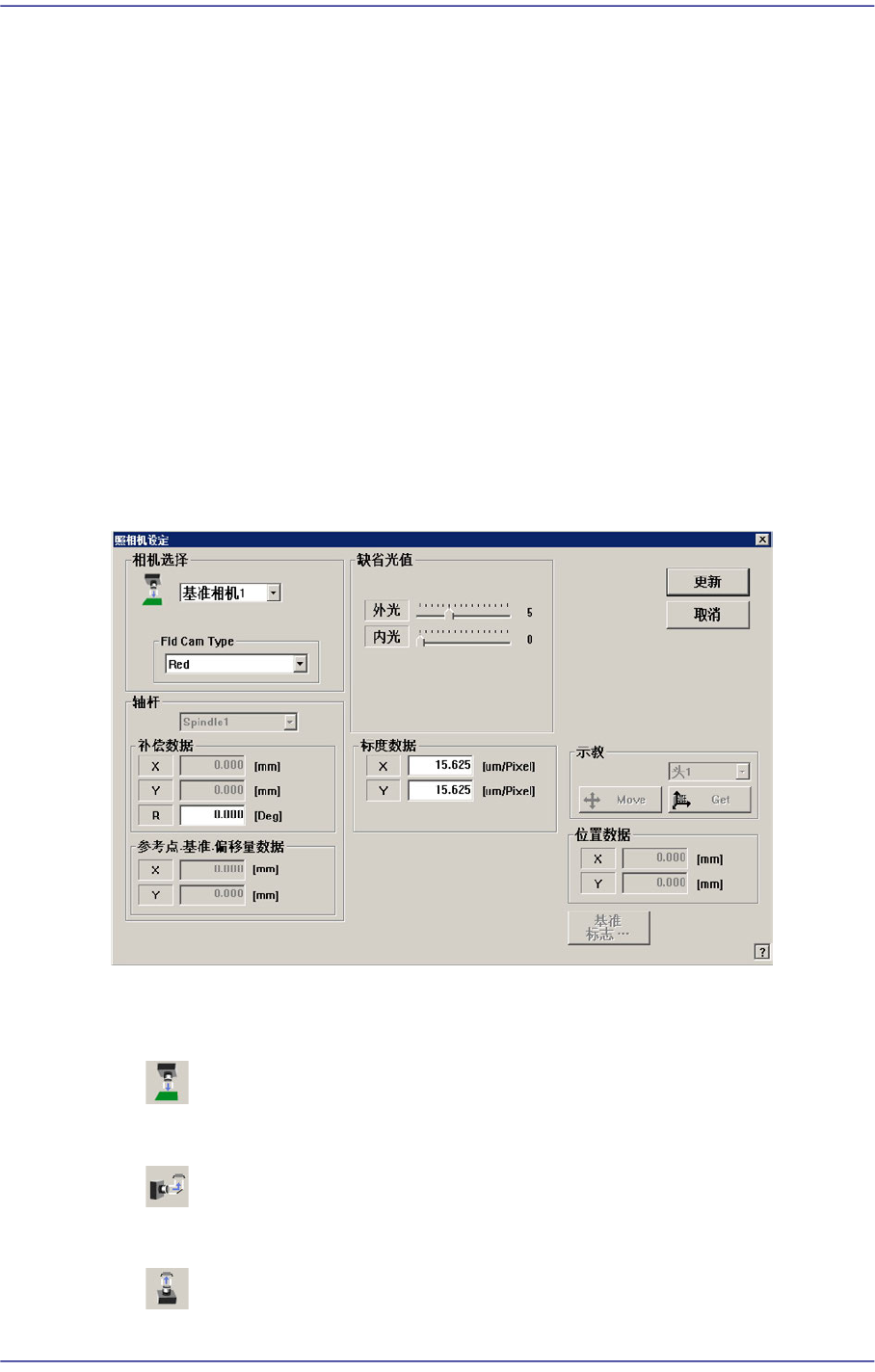

图
14.6 “Setup: Camera Setting
对话框
<Camera Scale> 组合框
选择将要设定的摄象机的形式。可选择的摄像机的形式如下。
Fiducial Camera
它是用作位置的示教（示教）或基准点标记的检查的摄像机。
Fly Camera:
它是安装在各头用作检查部品的摄像机。
Fix Camera: 该摄像机可以识别大型元件与连接器。
14-11
Machine Calibration
以上画面是摄象机的形式设定为“基准相机” 的情况。
<Type> 组合框
选择将要设定的Fly摄象摄象机的形式。可选择的摄像机的形式如下。
10 / 15 / 16 / 20 / 25 / M16 / M20 / M25 / 2M23 mm
警 告 由于非指定或未经培训的操作人员错误操作设备，或校正前没有
进行全部检查，可能导致设备发生严重损伤，设置的数据被严重
破坏，而且造成操作人员和设备附近其他人员受伤。
校正前一定要检查要校正的项目并确认设备周围是否有任何其
他工作人员。校正只能由指定的受过培训的人员进行。
<Spindle> 领域
<Offset Data> 领域
设定有关摄象机的偏移量（照相机补偿）的数据。
<X> 编辑框
设定各Head 中心和Camera 中心间的 X方向偏移值。
<Y> 编辑框
设定各Head 中心和Camera 中心间的 Y方向偏移值。
<R> 编辑框
设定各Head 中心和Camera 中心间的 R方向偏移值。
<Ref. Fid. Offset Data> 领域
虽然各Head都具有固有的Reference Fiducial Mark，但用于补正飞行相机
的Offset。
<Default Light> 领域
设定默认照明的值数。 详细事项请参照 “7.1.1
共同
Align Data” 。
<Scale Data> 领域
设定有关摄象机校准（照相机校正）的数据。其数据可以直接设定，也可以利用
校准（校正）功能设定。
<X> 编辑框
设定照相机的X轴方向的分辨率(分辨率)。其单位以每平方毫米中的象素
（像素）的数量来表示。
<Y> 编辑框
设定照相机的Y轴方向的分辨率(分辨率)。其单位以每平方毫米中的象素
（像素）的数量来表示。
