14-25 Machine Calibration 1. 请点击 < 标准菜 单 > 领域的 <2. Ref. Fid. Camera Scale> 按钮 。 2. 点击 <2. Ref. F i d. Camera Scale> 按钮则在消息窗显示 “ Fid-C a m will Move to the specific Fiducial Mark’ s position on ANC. Clic…
14-24
Next Generation, Multi-Functional Placer DECAN S1 Administrator’s Guide
<1. Fid. Scale Mark Position> 按钮
设置处于ANC顶面的Fiducial Mark的位置。
下面是使用基准摄像机对ANC上面Fiducial Mark进行Teaching的过程。

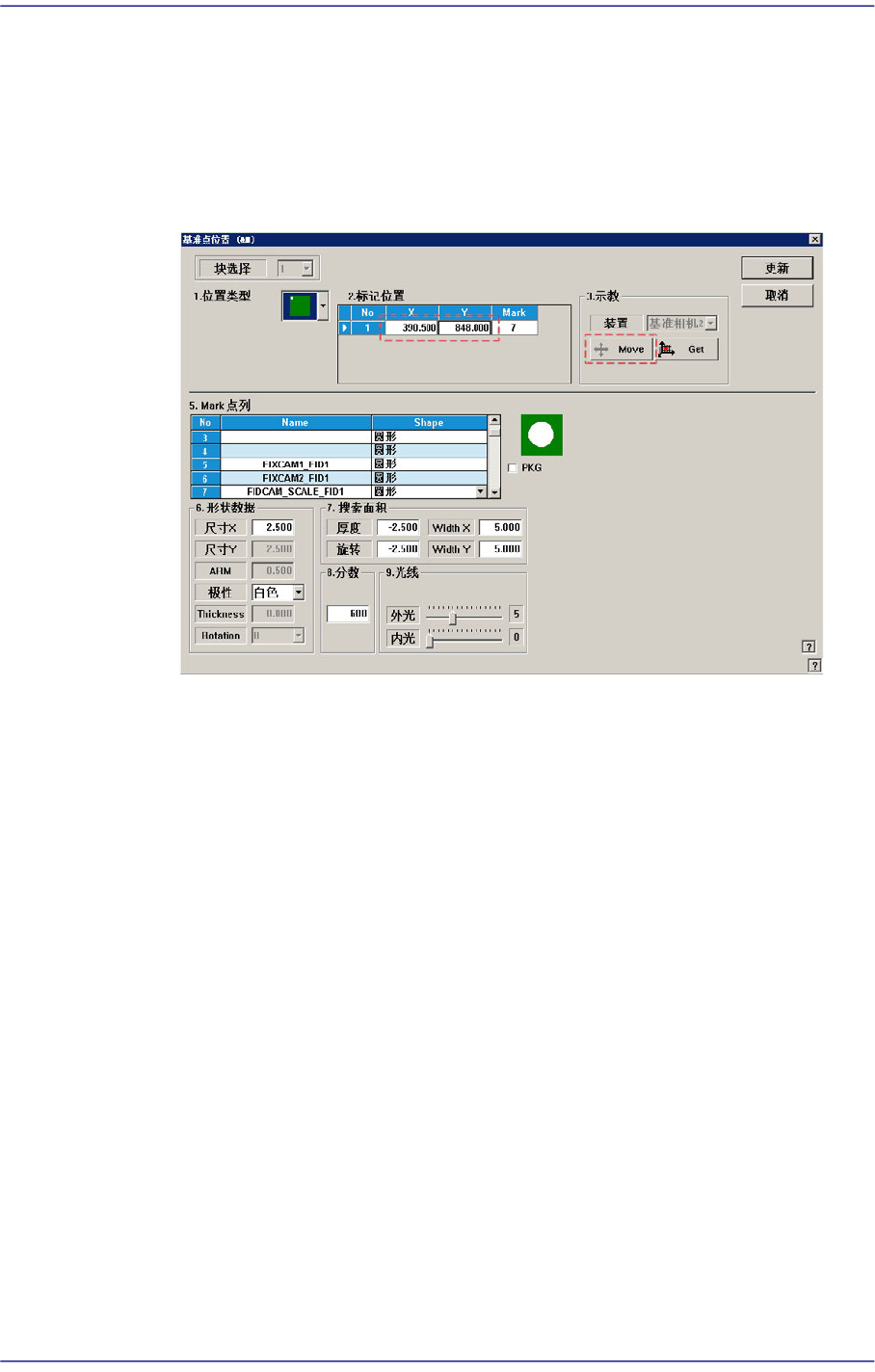

1. 点击<1. Fid. Scale Mark Position>按钮出现如下的画面时，请点击<示教>领
域的 <Move>按钮。这时，基准相机会移动到相应的位置。
2. 请正确示教ANC上面的Reference Fiducial Mark的位置。(Fiducial Mark Size
为2.5 mm)
3. 正确示教Fiducial Mark的位置后，点击 <Update>按钮会适用变更值。
<2. Ref. Fid. Camera Scale> 按钮
为校正基准相机的Scale(um/pixel)和Rotation(deg)没有预先需要执行的校正。
下面是基准相机的校正步骤
14-25
Machine Calibration

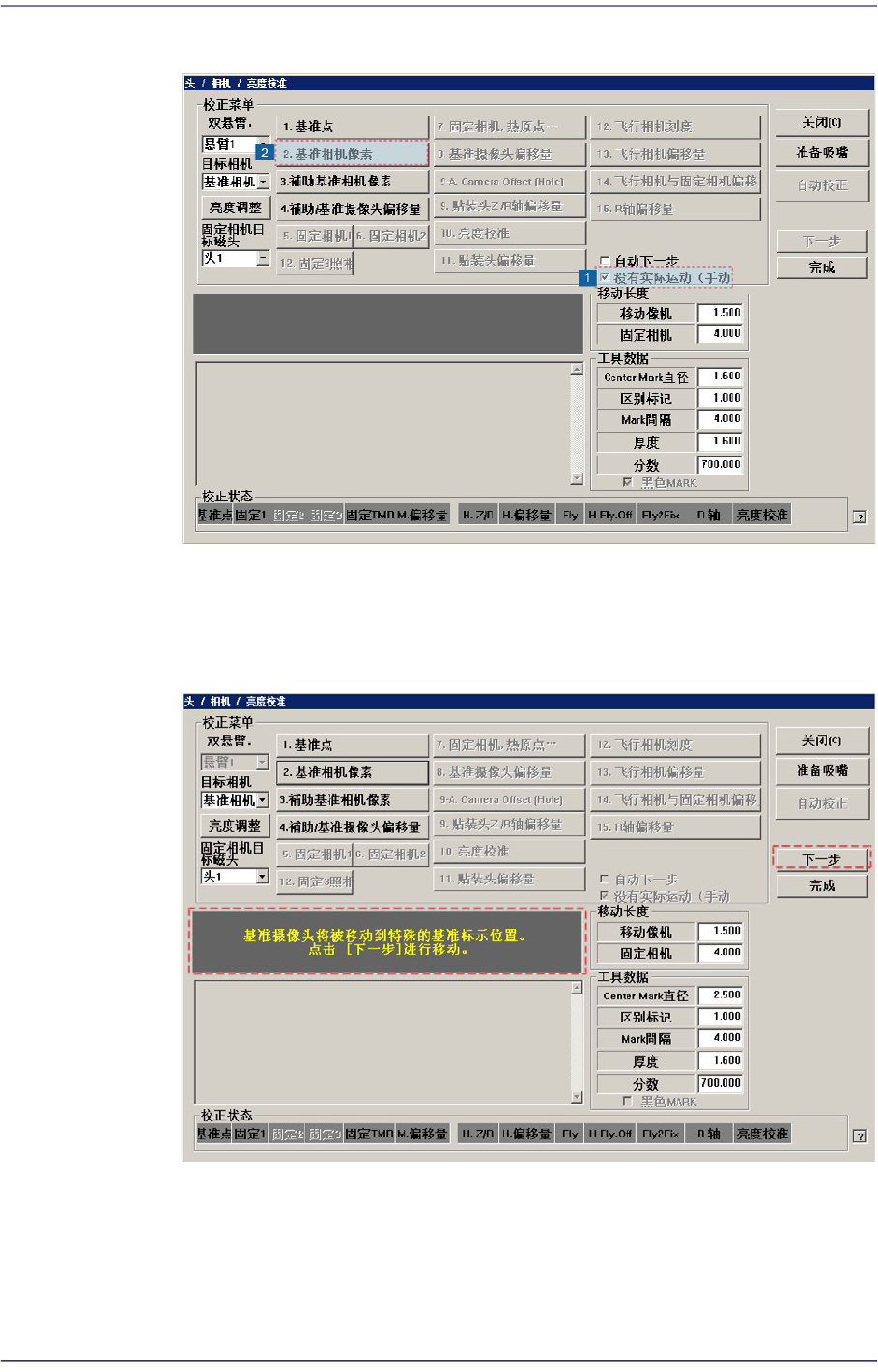

1. 请点击<标准菜单>领域的 <2. Ref. Fid. Camera Scale> 按钮 。
2. 点击<2. Ref. Fid. Camera Scale>按钮则在消息窗显示 “Fid-Cam will Move to
the specific Fiducial Mark’s position on ANC. Click [Next] to Move.”消息。然
后，为了将基准摄像机移动到ANC的Fiducial Mark位置， 请点击<Next>按
钮。
14-26
Next Generation, Multi-Functional Placer DECAN S1 Administrator’s Guide

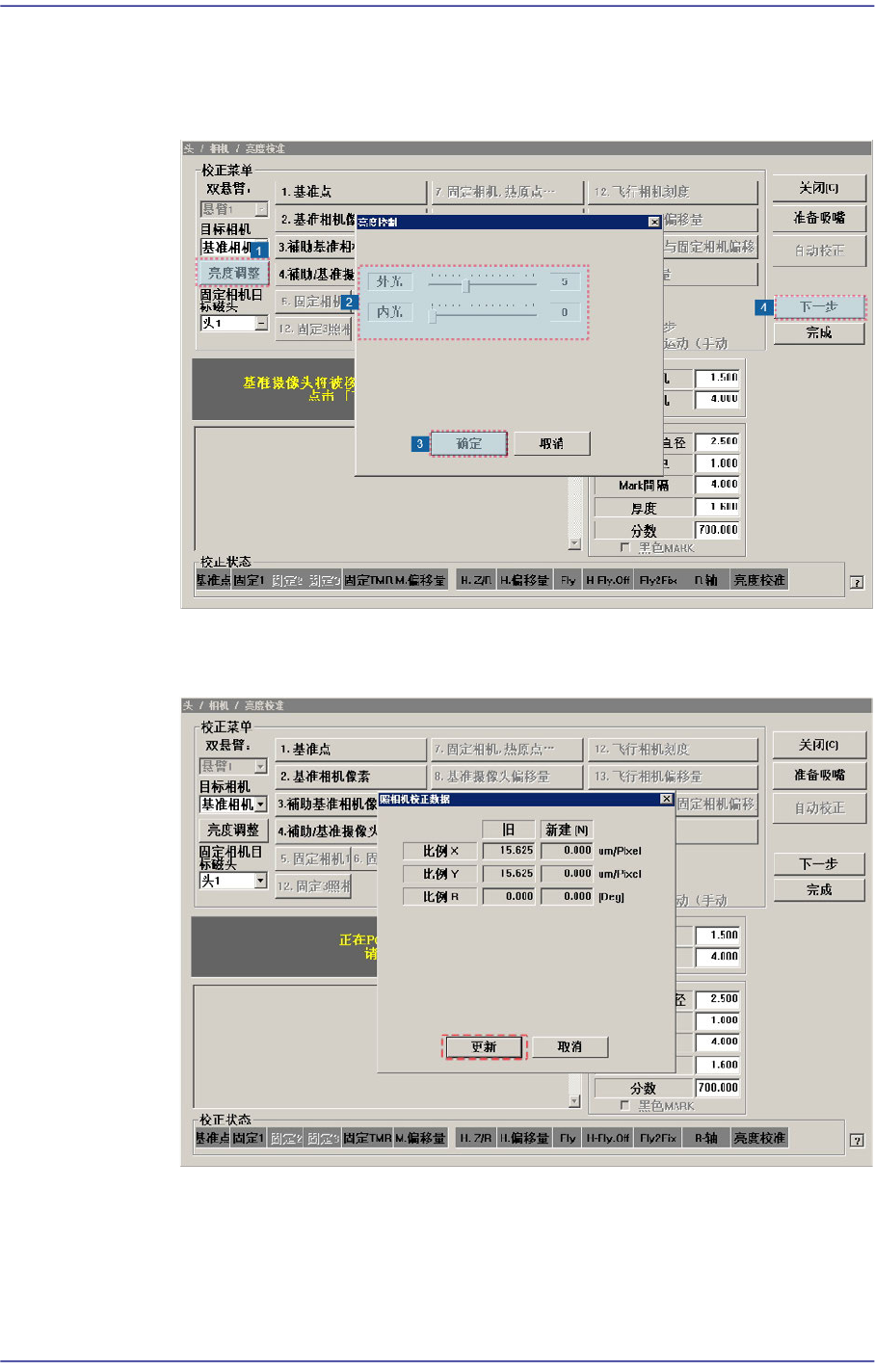

3. 显示“Calibration is Prepared. To Calibrate, Click [Next].”消息。此时，点击
<Light> 后在 “Light Control”对话框中使‘SMVision’窗口显示的Fiducial
Mark明显调整照明的亮度后请点击<Next> 按钮。
4. Calibration完毕后如下图所示地显示结果值。要适用新的校正值请点击
<Update>按钮。
