14-47 Machine Calibration 4. 按照下图所示步骤实行 Thermal Mapping 。 5. 需要把校准结果应用到设备时， 点击 <Update> 按钮。
14-46
Next Generation, Multi-Functional Placer DECAN S1 Administrator’s Guide
14.3.8.2. Fix Camera Thermal Mapping
为了针对设备稼动后丝杆摩擦热所导致的XY坐标系的热变形进行补偿，需要针对
ANC上的一个Fiducial Mark进行示教。

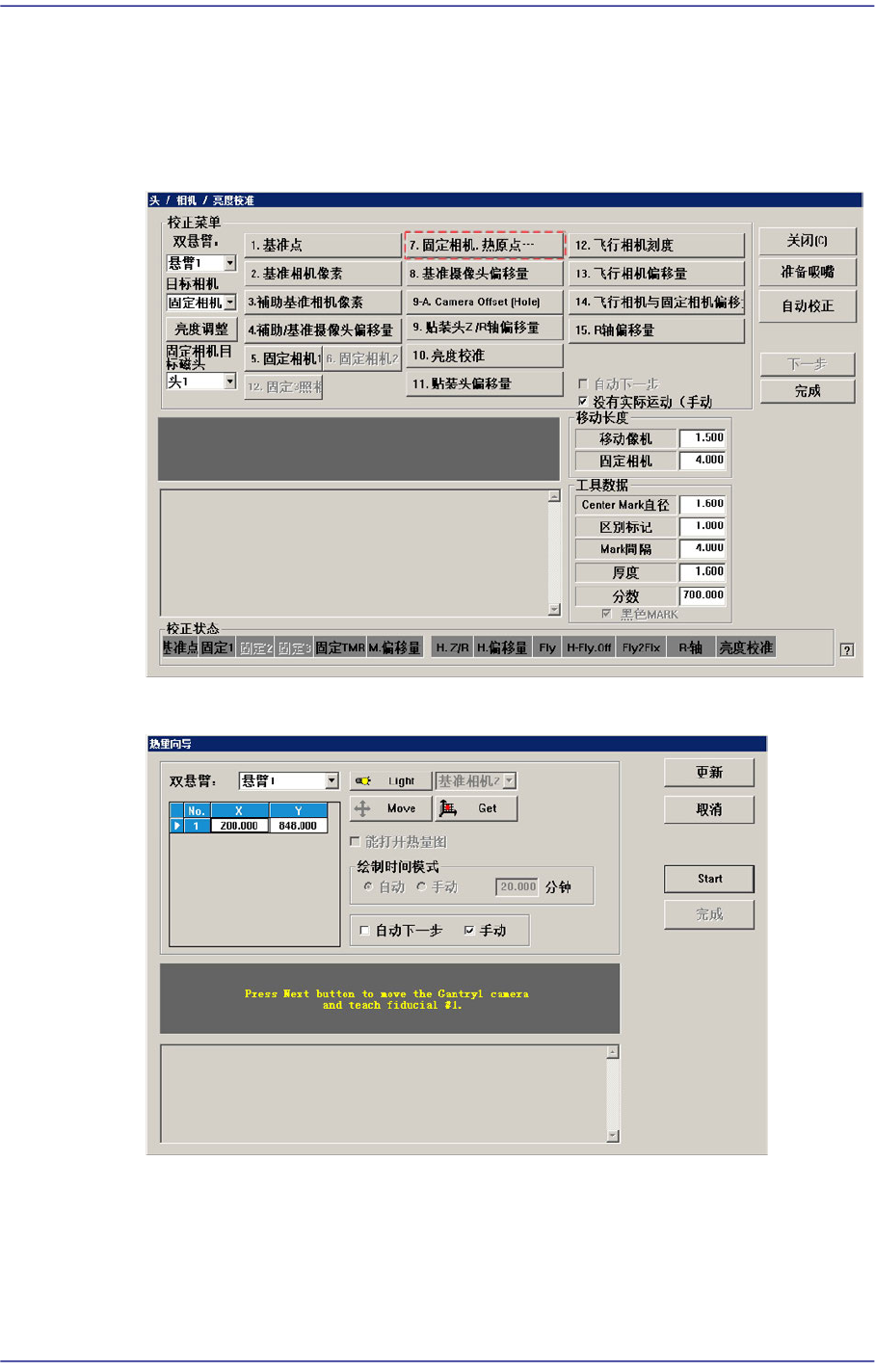

1. 点击<8. Fix Cam. Thermal Org.>按钮。
2. 点击<Move>按钮，确认基本坐标的位置是否是ANC的基准标记。
3. 如果基本坐标不是ANC的基准标记，则以手动方式示教坐标。
14-47
Machine Calibration

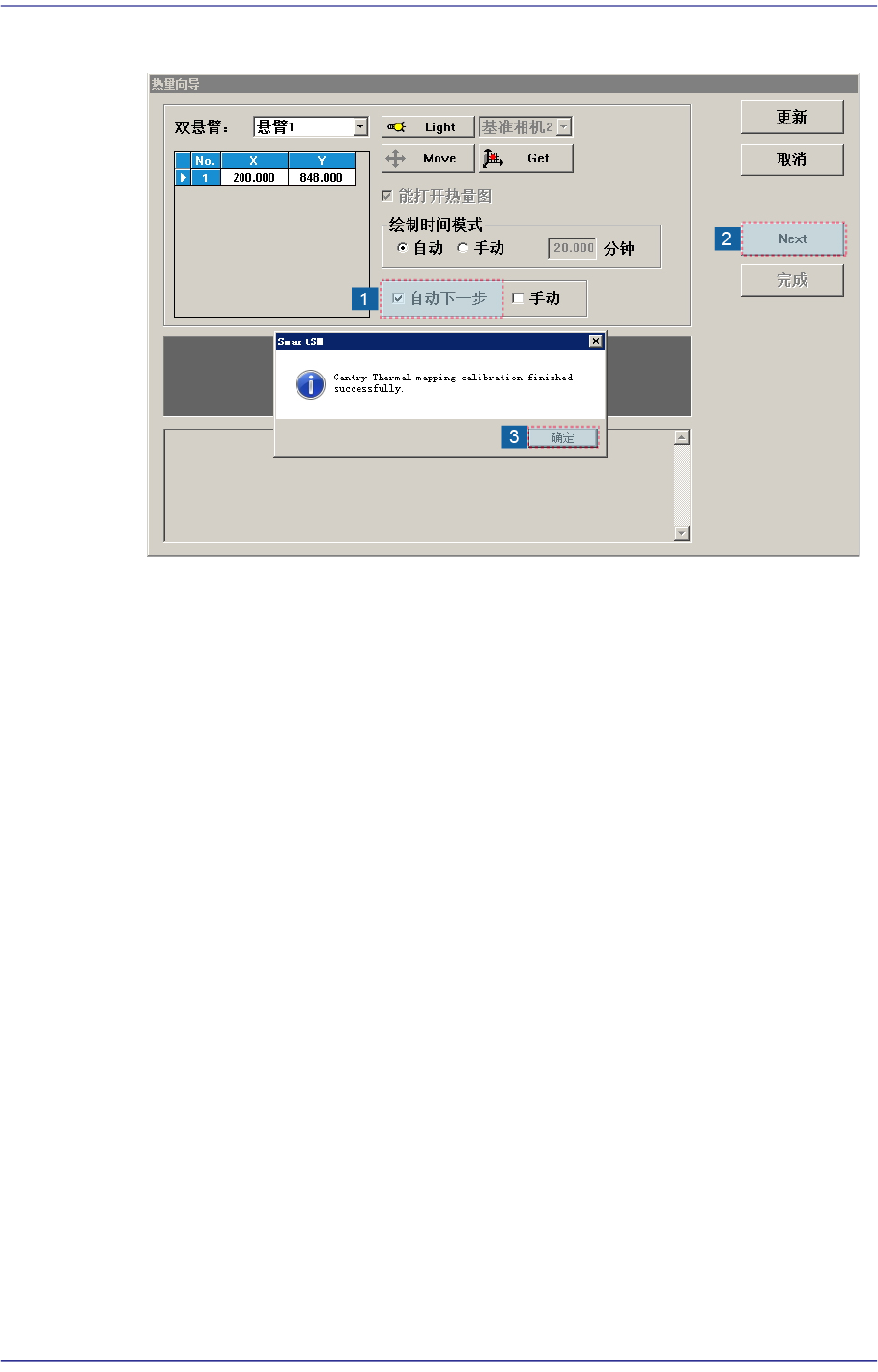

4. 按照下图所示步骤实行Thermal Mapping。
5. 需要把校准结果应用到设备时，点击<Update>按钮。
14-48
Next Generation, Multi-Functional Placer DECAN S1 Administrator’s Guide
14.3.8.3. Camera Offset
测量基准相机的中心到各Gantry的第一个Head(Head 1, Head10)间的Offset。
只有完成了此过程，才能在以后校正中使用Auto Nozzle Change。本过程仅在
Manual Mode下执行。
Camera Offset Calibration有两种方法。
使用Calibration Glass进行Calibration (必须)
下面是 Fiducial Camera Offset的校正步骤。

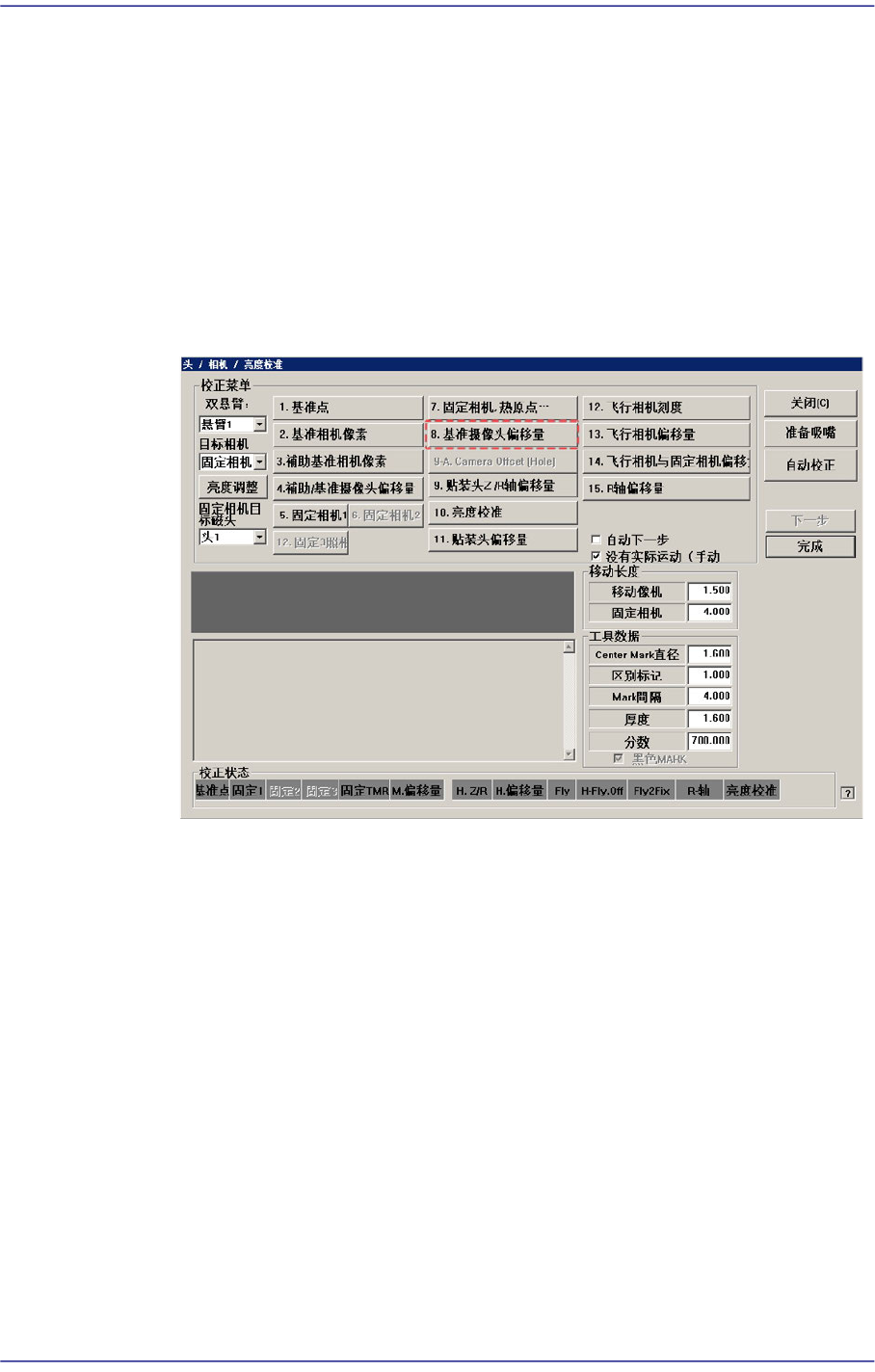

1. 点击<9. Camera Offset(Glass)> 按钮。
2. 显示 “Put a Tool Plate on Upward(Fix) Camera 1. And Adjust Tool Center. If You
Finish it, Click [Next].” 消息。
