15-21 系统设置 15.4. Light Mapping 校正摄像机的照明亮度。 为了执行此校正要在 ANC 中插入 Camer a T est 吸嘴 (LightFly 吸嘴或 LightFix 吸嘴 ) 。 注 意 与 SM32x, SM411, SM421 设备上使用的 Light Mapping 用吸嘴 无法互换。 请不要在本设备中使用 SM32x, SM411, SM421 用吸 嘴。 1: Light Level 领域 …

100%1 / 594
15-20
Next Generation, Multi-Functional Placer DECAN S1 Administrator’s Guide
请把head移动到Dipping Position。
Head的Spindle下降到与Disk表面接触为止。喷嘴的末端与Disk表面接触
后空压产生变化自动示教Z轴的位置。
<Use Flux Device>选择框
为了设定Flux Module有关事项而选择。
<Not Usable Lane> 领域
设定跟Flux Module运转相关的事项。
<ON>选项按钮
手动旋转Flux Module的disk时选择。
<OFF>选项按钮
选择此按钮，Flux Module的disk不进行旋转。
<Churning>按钮
选择此按钮，则旋转Flux Module的disk。
<Power> 领域
在Flux Module的Feeder Base设定安装位置。
<Feeder Base> 按钮
选择将要安装Flux Module的Feeder Base插槽。
15-21
系统设置
15.4. Light Mapping
校正摄像机的照明亮度。为了执行此校正要在ANC中插入Camera Test吸嘴
(LightFly吸嘴或LightFix吸嘴)。
注 意 与SM32x, SM411, SM421 设备上使用的Light Mapping用吸嘴
无法互换。 请不要在本设备中使用SM32x, SM411, SM421用吸
嘴。

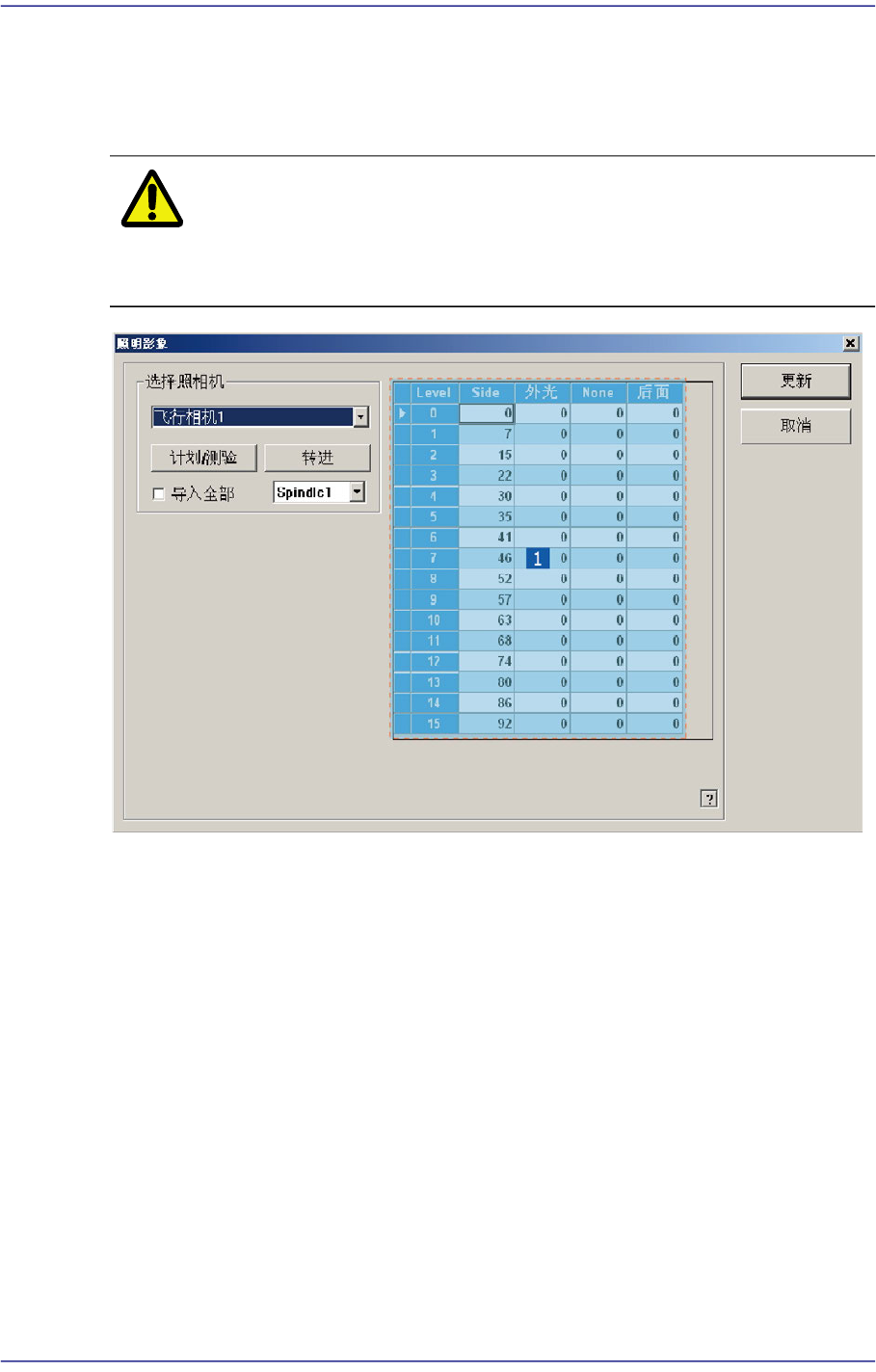

1: Light Level
领域
<选择照相机> 领域
Selection Control
选择需要进行光线映射的摄像机。
Light Level 领域
指定照明 Level别亮度。
<Level>列
表示照明的15阶段。
<Side> / <Inner> / <Outer> / <Coaxial> 列
如果是Fly Cam：在256值的范围内输入Side照明。
如果是Fix Cam：在256值的范围内输入Side照明。
15-22
Next Generation, Multi-Functional Placer DECAN S1 Administrator’s Guide
如果是Fix Cam，则在4096值的范围内输入Side照明值。
<计划/测验> 按钮
对<选择照相机>组合框中选择的Camera执行Light Level的Test或者自动
Mapping。

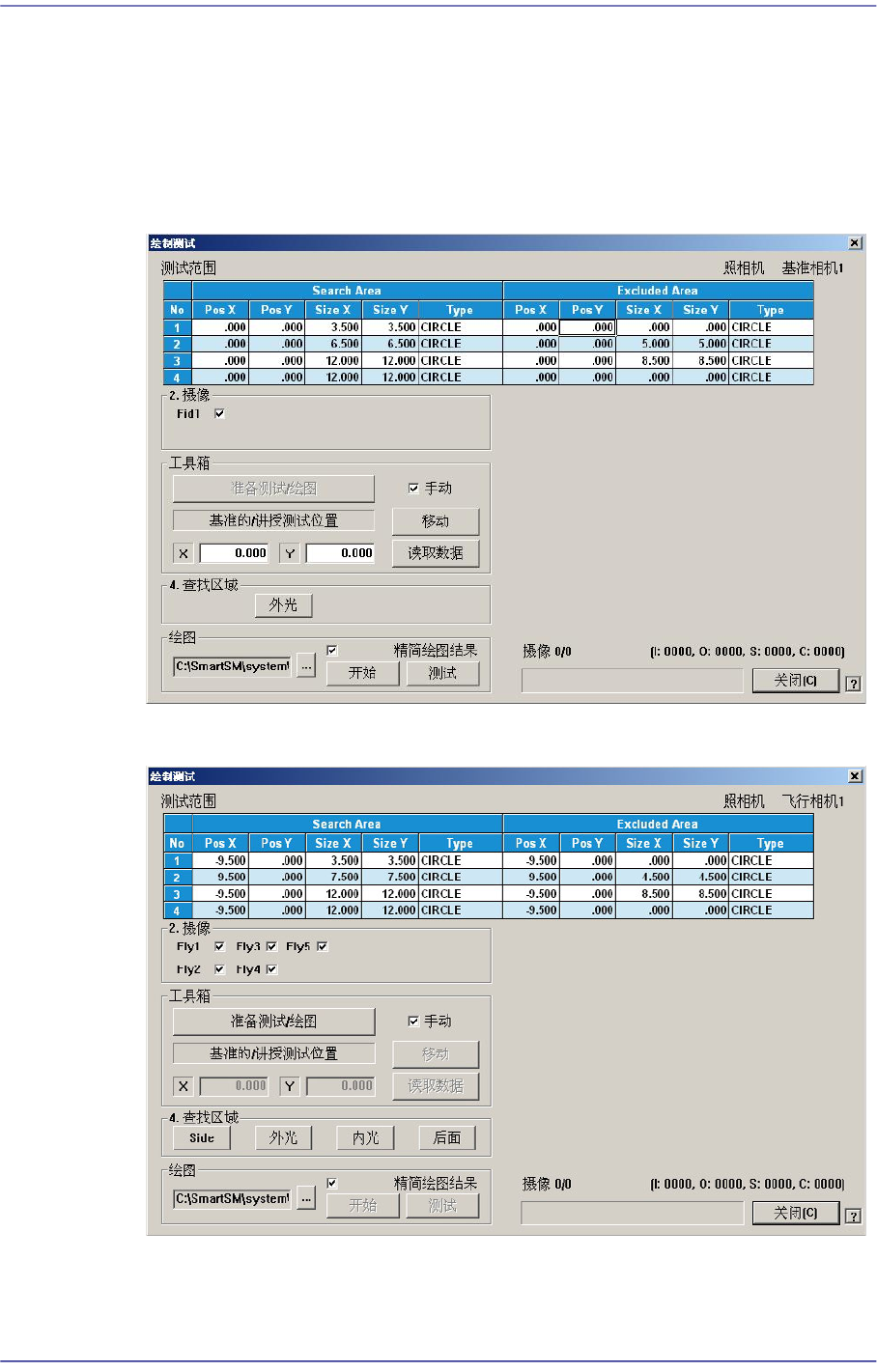

图
15.10 Fiducial Camera
被选的情况
图
15.11 Fiy Camera
被选的情况
