Next Generation, Multi-Functional Placer DECAN S1 Administrator’s Guide

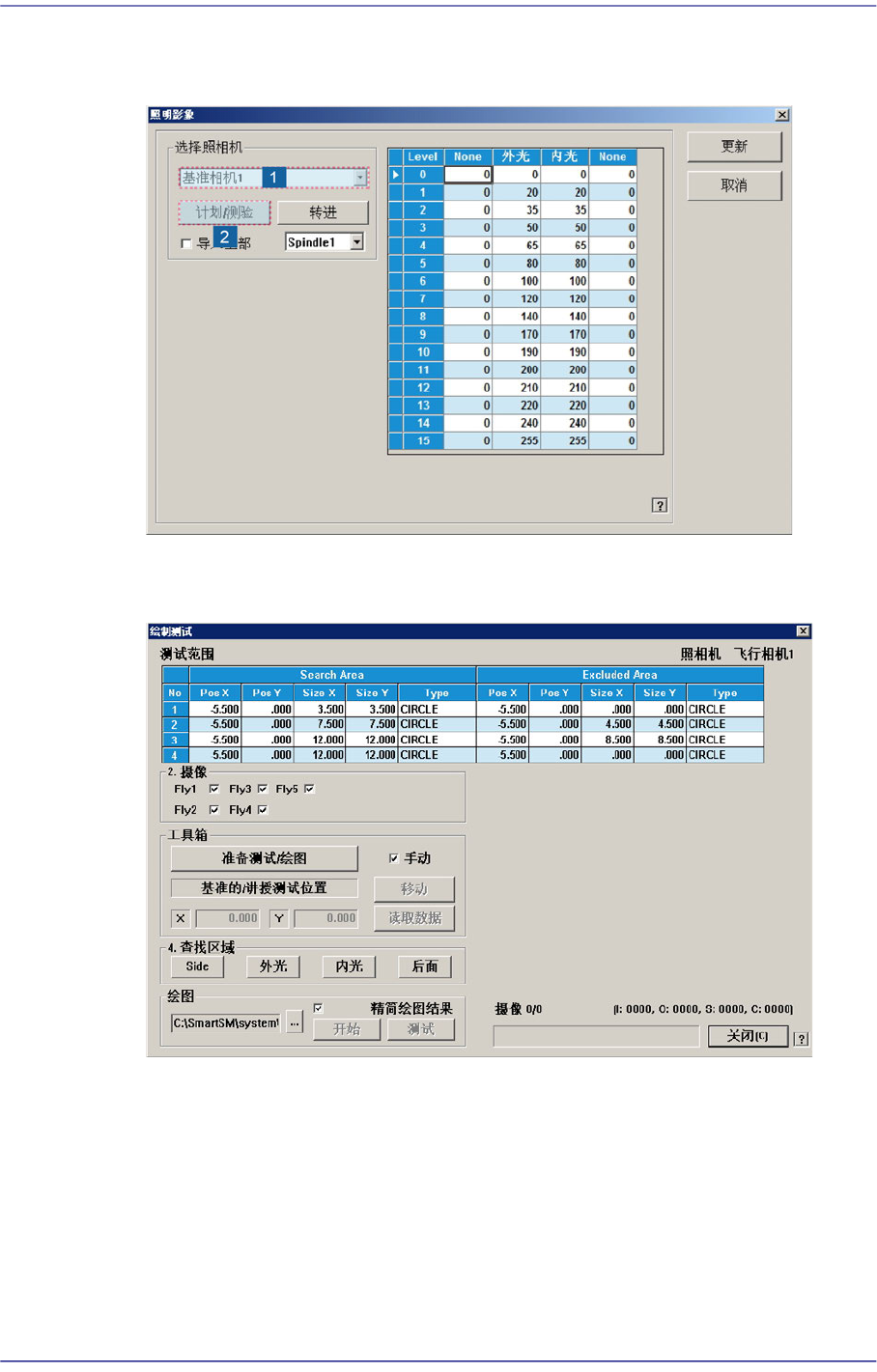

<2.摄像> 领域
选择执行照明亮度 Test 或 Mapping的 Camera。 已激化的Camera可同时指
定。
<3. 工具箱> 领域
执行Test 或 Mapping的准备作业。
<准备测试/绘图> 按钮
安装在Head的所有吸嘴，返还给对应ANC孔。之前ANC1号孔中配置校
正用LightFly吸嘴。
完成作业后 <绘图> 领域的 <开始>按钮和 <测试>按钮会被激活。
<4. 查找区域> 领域
点击要进行Mapping照明的对应按钮会出现如下的对话框。
点击所要执行Mapping 的照明相应的按钮，对各相应照明16阶段照明标准
别设定检验领域(Area1~4), 再决定对检验领域各像素的照明亮度值设为平均
还是最大值。
<绘图> 领域
按钮
选择Mapping时使用的Map File。是自动生成的文件名，请不要更改。
<开始> 按钮
开始Mapping
<测试> 按钮
对Mapping结果执行Test。自动搜索不能满足基准值的照明Leve1并显示
在结果文件。
15-25
系统设置
必须在选择<请绘图简结果> 校验框的状态下执行Mapping。
状态表示
表示当前进行状况。
Camera (Test 或 Mapping完成的 Camera数) / (选定的 Camera 总个数。)
(I: Inner Level, O: Outer Level, S: Side Level, C: Coaxial Level)
<关闭> 按钮
结束对话框。
<更新> 按钮
给设备传送变更事项后关闭对话框。
<取消> 按钮
忽略变更事项关闭对话框。
下面是Fly Camera的Light Mapping过程。
1. 把Light Mapping Tool置于ANC 1号Hole上。
2. 单击<Light Mapping>按钮实行Light Mapping对话框。
15-26
Next Generation, Multi-Functional Placer DECAN S1 Administrator’s Guide
3. 在<Select Camera>领域选择了需要实行Light Mapping的Camera后，单击
<Mapping/Test>按钮。
4. 在<<Mapping>>领域单击<...>按钮选择了Calibration用文件后，在<2. Camera>
领域选择需要Calibration的Camera.
