15-31
系统设置
备 注 测试结果值必须介于下列基准值的±10以内。
Side Outer Coaxial
0 0 0 0
1 0 50 3
2 0 60 5
3 0 70 8
4 35 80 12
5 45 90 16
6 56 100 20
7 66 110 25
8 77 120 30
9 87 130 35
10 98 140 40
11 108 150 45
12 119 160 50
13 130 170 55
14 140 180 60
15 151 190 140
15-32
Next Generation, Multi-Functional Placer DECAN S1 Administrator’s Guide
下面是Fix Camera的Light Mapping过程。
1. 单击<Light Mapping>按钮实行Light Mapping对话框。
2. 在<Select Camera>领域选择了需要实行Light Mapping的Camera后，单击
<Mapping/Test>按钮。
15-33
系统设置

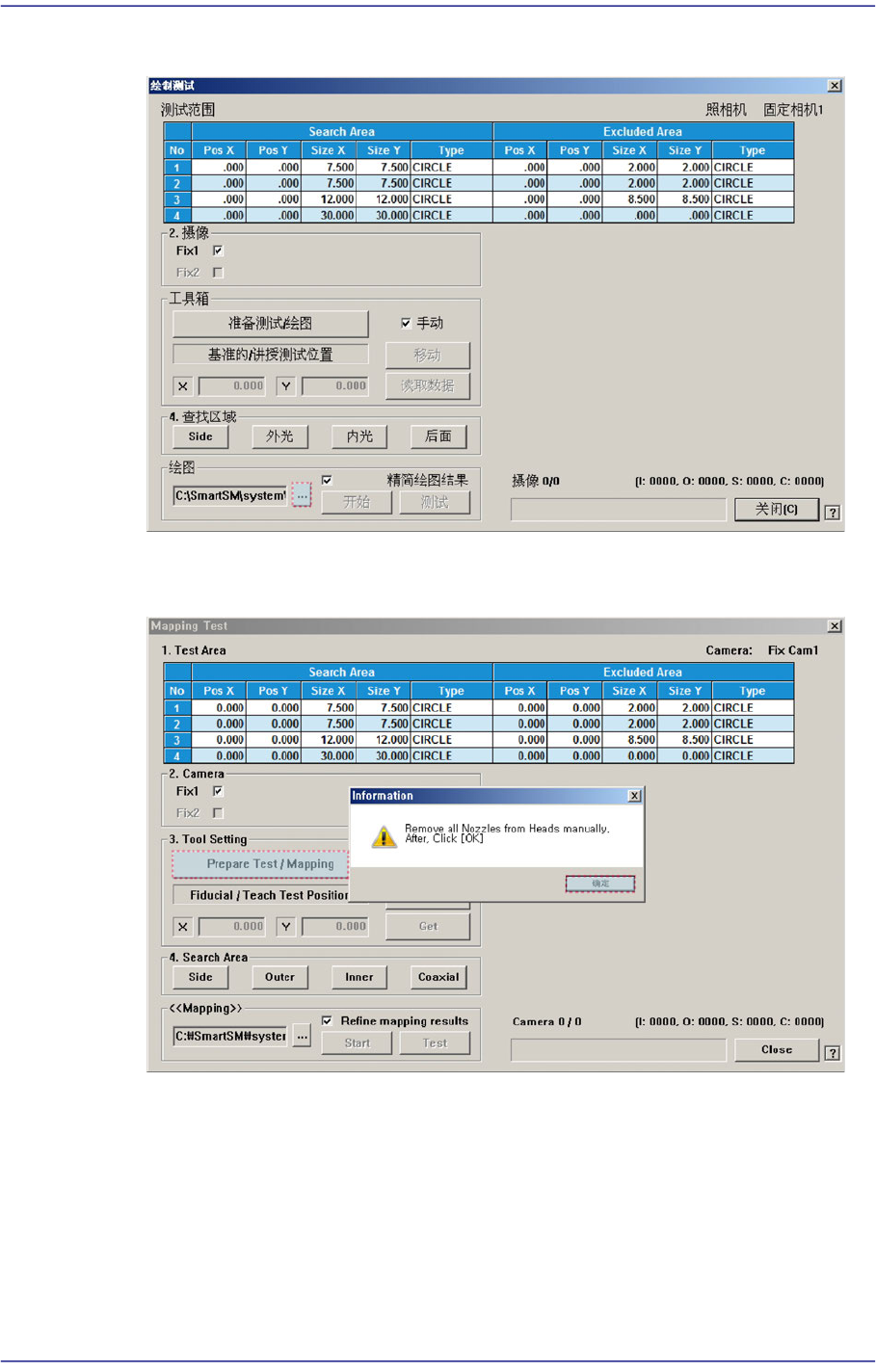

3. 在<<Mapping>>领域单击<...>按钮选择Calibration用文件。
4. 单击<3. Tool Setting>领域的<Prepare Test / Mapping>按钮后，单击<确定>按
钮。
