62
OM-1645
17. 仕 様
1004-001

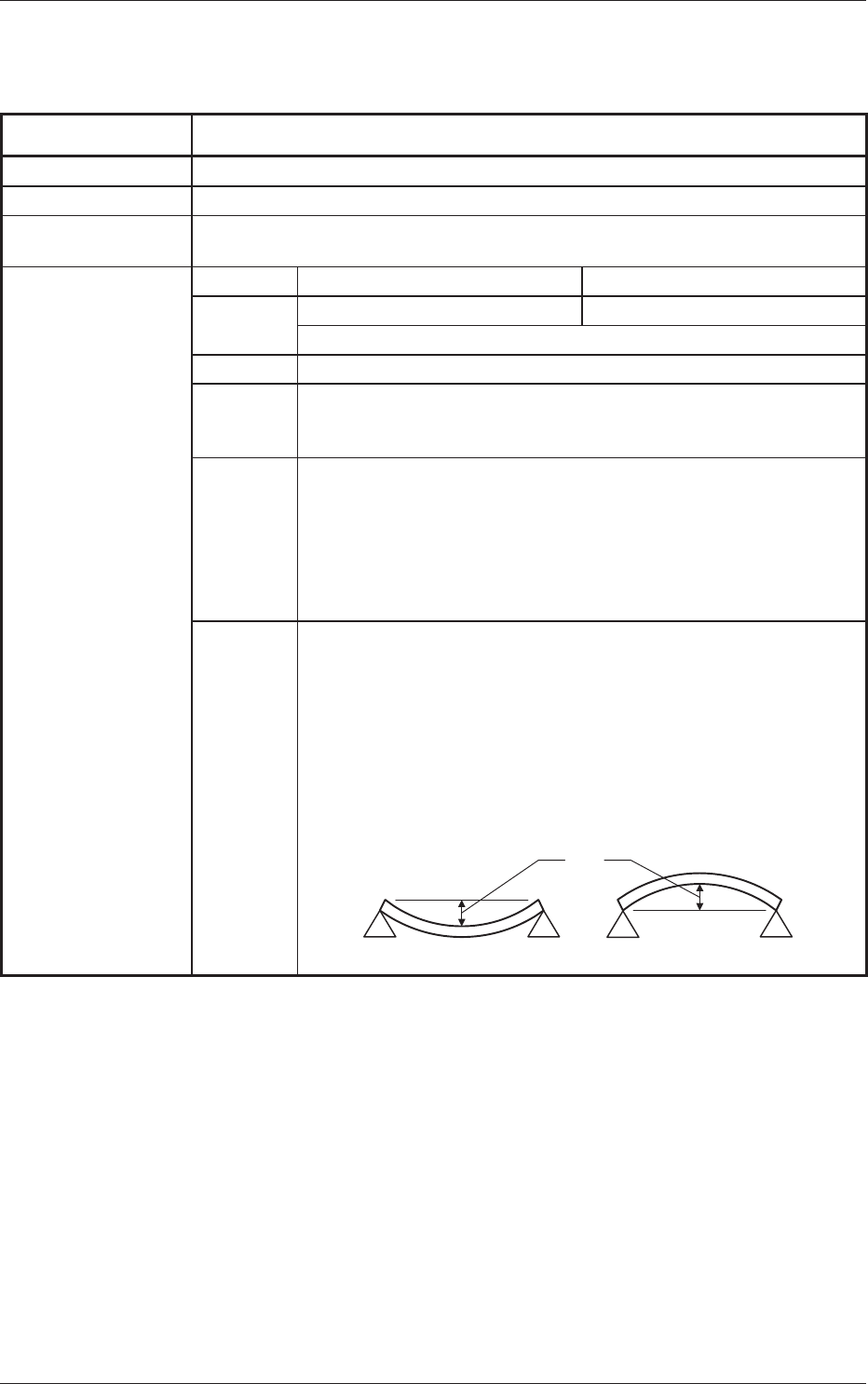

17. 仕 様
項 目 内 容
1.
型式名 GS-CU200
2.
対象機種 SIGMA-G5
3.
基板流れ方向と
搬送基準
基板流れ方向:左から右/右から左(
工場出荷時選択 )
搬送基準 :手前左/手前右( 工場出荷時選択 )
4. 対象基板 モード デュアル搬送モード シングル搬送モード
大きさ
X × Y
50 × 50 ～ 610 ×
216 mm 50 × 50 ～ 610 × 381 mm
注
: 四隅は R1 ～ R1.5 mm
厚 さ
0.3 ～ 5.0 mm
質 量
Max. 1.5 kg (50 <= X <= 2
60 mm)
Max. 2.5 kg (2
60 < X <= 610 mm)
材 質 ガラスエポキシ
セラミック( オプション )
注:(a)
セラミックの場合、別途検討が必要です。
(b)基板の材質、形状、反り、質量、表面状態( 光沢 )な
どによっては、正常に基板搬送や部品装着ができるかど
うかを、テストで確認する必要があります。
反 り 単位長さ 50 mm あたり 0.2 mm 以下
上：Max. 1.0 mm
下：Max. 1.0 mm
• 単位長さ 50 mm あたり 0.
2 mm 以下
例 : 基板の大きさ 2
00 mm の場合、
反りは 0.
8 mm 以下。
• Max. 1.0 mm
例 : 基板の大きさが 250 mm を超える場合は、
反りは 1.0 mm 以下。
䉍
63
OM-1645
17. 仕 様
1004-001
項 目 内 容

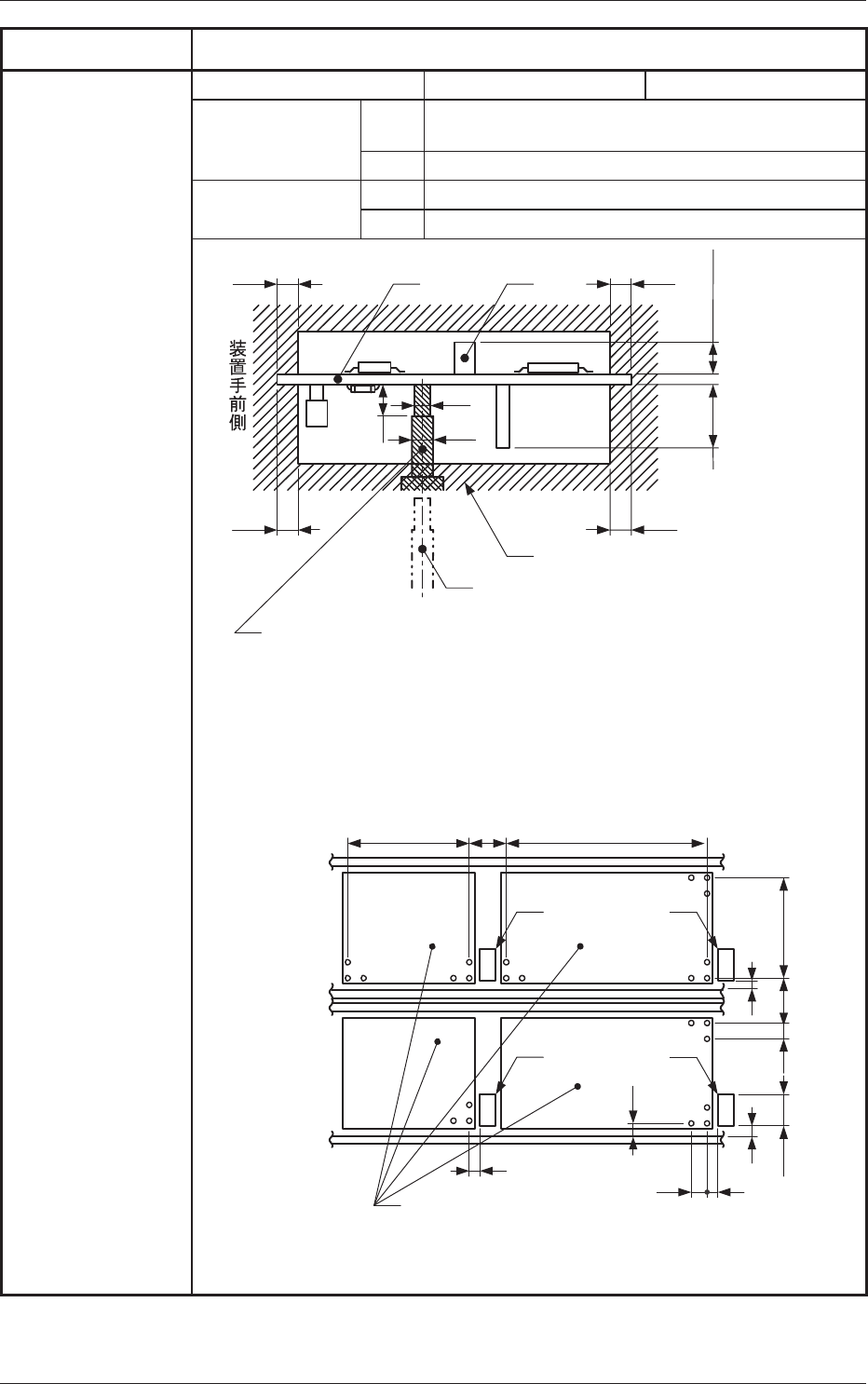

5. 装着前の基板
条件
(部品高さ制限)
デュアル搬送モード シングル搬送モード
先付け部品高さ 上面
12.7 mm / 高速ヘッド
25.4 mm / 多機能ヘッド
下面
30 mm
デッドスペース 上面
3.0 mm
下面
3
.0 mm
3.0
ၮ᧼
ၮ᧼ࡃ࠶ࠢࠕ࠶ࡊࡇࡦ
ၮ᧼៝ㅍᤨࠍ␜ߒ߹ߔ
వઃㇱຠⵝ⌕ਇน⢻▸࿐
ㇱຠ
3.0
ၮ᧼ࡃ࠶ࠢࠕ࠶ࡊࡇࡦᢙ߆ᚲ㧕
φ㪌
φ㪉
㪋㪅㪇
3.0 3.0
㜞ㅦࡋ࠶࠼ᤨ
Max. 12.7
ᄙᯏ⢻䊓䉾䊄ᤨ
Max. 25.4
Max. 㪊㪇
単位:mm
注:(a)図は、基板をバックアップした状態を示します。
(b)基板バックアップピンを、装着済部品と触れない位置に設定します。
(c)寸法は設計基準寸法を示します。余裕をみてください。
(d)
基板バックアップピンの位置は、“10mm”ピッチで移動可能です。
(e)コンベア、基板ストッパ、バックアップベースの位置関係は下記の図
を参照してください。
200
51
50250 300
9
1030.5
5
10
นേA
นേA'
࿕ቯB'
นേB
ၮ᧼ࠬ࠻࠶ࡄ
ၮ᧼ࠬ࠻࠶ࡄ
ࡃ࠶ࠢࠕ࠶ࡊࡌࠬ
510
9
(࠺ࡘࠕ࡞៝ㅍࡕ࠼ޔᏀ߆ࠄฝᵹࠇᤨ)
単位:mm
64
OM-1645
17. 仕 様
1004-001
項 目 内 容

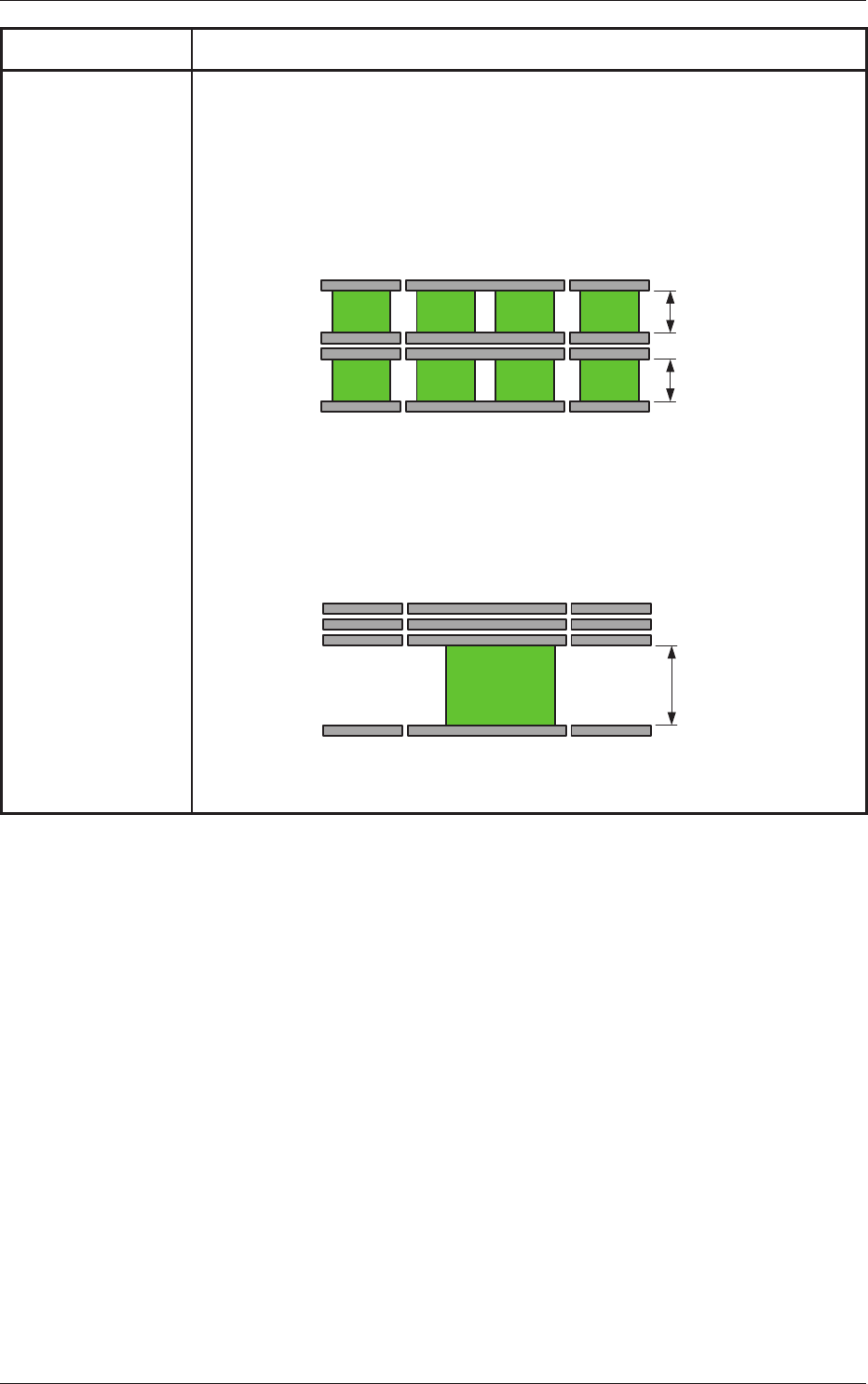

6. 搬送モード 基板サイズが 216 mm 以下の場合、搬送レーン 2 列によるデュアル搬送モード
と 216 mm を超えて 381 mm 以下の基板を搬送する場合のシングル搬送モード
の 2 モードがあります。
この 2 つの搬送モードにより 216 mm を超える基板生産することになっても、
シングル搬送として生産することが可能です。
• デュアル搬送モード ( デュアル搬送 2 枚ユース )
基板サイズ 50 mm < Y
<= 216 mm : 2 枚の場合
デュアル搬送の本来の機能として 2 レーンで搬送します。
Max. 216 mm
Max. 216 mm
นേA
นേA'
นേB
࿕ቯB'
ࡃ࠶ࡈࠔㇱ ࡃ࠶ࡈࠔㇱ⟎L/Rㇱ
ⵝ⟎ᚻ೨
• シングル搬送モード ( デュアル搬送 1 枚ユース )
基板サイズ 50 mm <= Y <= 381 mm : 1 枚の場合
奥側 3 本のレール ( 可動 A、可動 A’
、可動 B) を奥側に寄せてシングル搬送し
ます。
Max. 㪊㪏㪈 mm
นേA
นേA'
นേB
࿕ቯB'
ࡃ࠶ࡈࠔㇱ ࡃ࠶ࡈࠔㇱ⟎L/Rㇱ
ⵝ⟎ᚻ೨
