1 OM-1645 1. 概 要 1004-001 1. 概 要 搬送レーンを 2 列とするデュアル搬送対応は、両レーンの基板を交互に搬 送し、基板搬送時間を見掛け上ゼロとして生産性を向上させることや、異 機種基板の同時実装などを行うことにより仕掛在庫を減らすなど、適宜適 量な生産を行うことが可能です。 搬送仕様は、SMEMA 搬送基準に準拠しています。 2. 装置概観図 A レーン B レーン 装置手前側 F1
OM-1645
目次
-4
目 次
ページ
1004-001
16. 回路図 ................................................... 41
16.1 エア配管図および実装図 ............................... 41
コンベア ( エア配管図 ) .................................. 4
1
コンベア ( 実装図 ) ...................................... 42
16.2 センサ負荷配置図 ..................................... 43
コンベア部レイアウト ( 外側：A レーン ) ................... 43
コンベア部レイアウト ( 外側：B レーン ) ................... 44
コンベア部レイアウト ( 内側：A レーン ) ................... 45
コンベア部レイアウト ( 内側：B レーン ) ................... 46
16.3 部品配置図 ........................................... 47
コンベア部レイアウト .................................... 47
16.4 電気回路図 ........................................... 48
コンベア M 回路図 (1) .................................... 48
コンベア M 回路図 (2) .................................... 49
コンベア M 回路図 (3) .................................... 50
コンベア M 回路図 (4) .................................... 51
コンベア M 回路図 (5) .................................... 52
コンベア M 回路図 (6) .................................... 53
コンベア M 回路図 (7) .................................... 54
コンベア M 回路図 (8) .................................... 55
コンベア M 回路図 (9) .................................... 56
コンベア M 回路図 (10) ................................... 57
U08 I/O P.C.B STLT CNVR(L) .............................. 58
U08 I/O P.C.B STLT CNVR(R) .............................. 59
デュアル搬送配線接続図 1 ................................ 60
デュアル搬送配線接続図 2 ................................ 61
17. 仕 様 ................................................... 62
1
OM-1645
1. 概 要
1004-001
1. 概 要
搬送レーンを 2 列とするデュアル搬送対応は、両レーンの基板を交互に搬
送し、基板搬送時間を見掛け上ゼロとして生産性を向上させることや、異
機種基板の同時実装などを行うことにより仕掛在庫を減らすなど、適宜適
量な生産を行うことが可能です。
搬送仕様は、SMEMA 搬送基準に準拠しています。
2. 装置概観図
Aレーン
Bレーン
装置手前側
F1
2
OM-1645

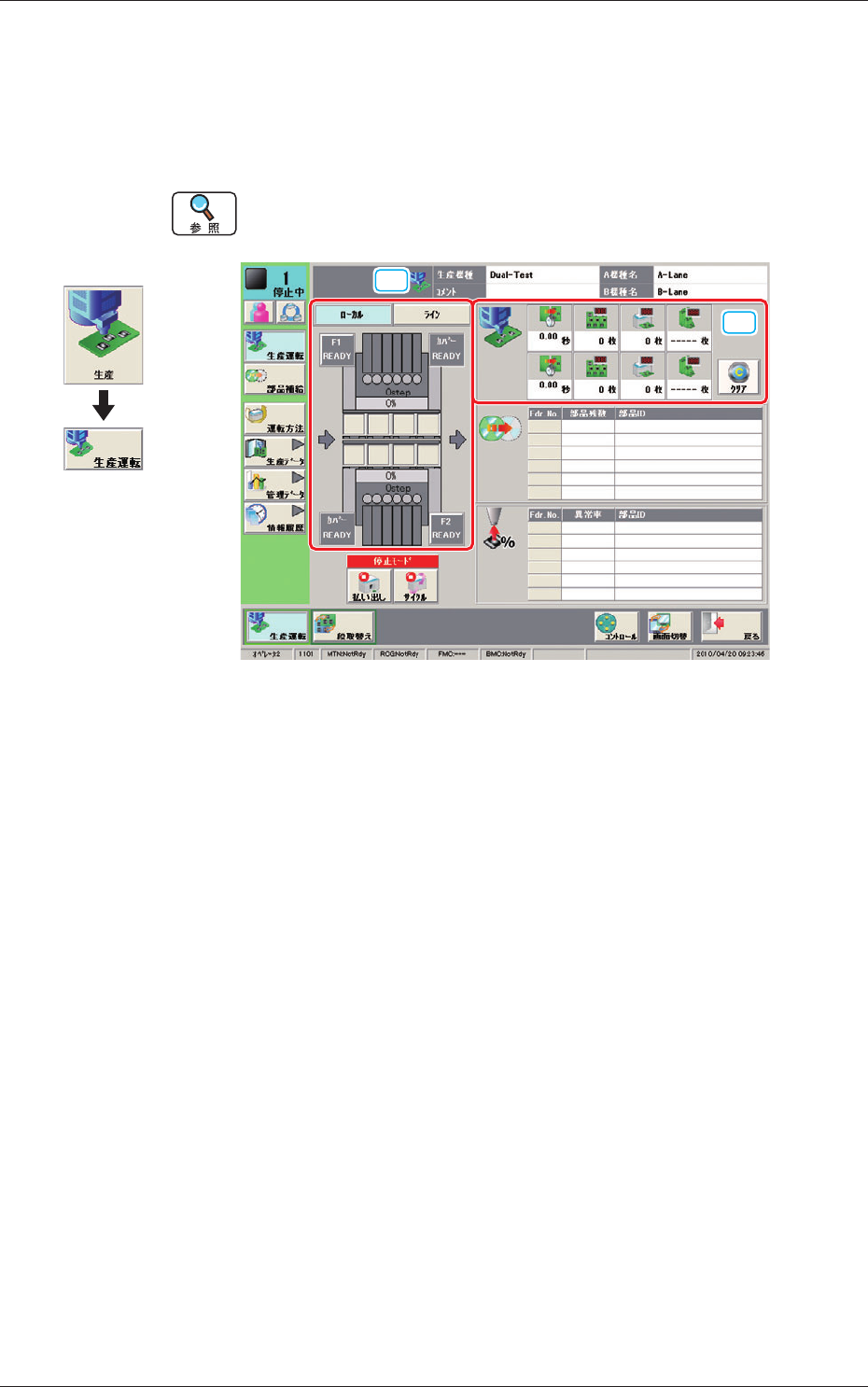

3. 生産運転
生産中の機種 ( パターンプログラム ) 名や生産基板枚数などの現在の運転
状態や生産状況を示す情報、基板の生産仕上がり予想、吸着異常発生など
による稼働率低下予想などの情報を表示します。
デュアル搬送対応以外の説明については、“SIGMA-G52 巻1 章2.1ロー
カル画面”を参照してください。
[1]
[2]
生産運転 F2
画面展開
3. 生産運転
1004-001
