3
OM-1645

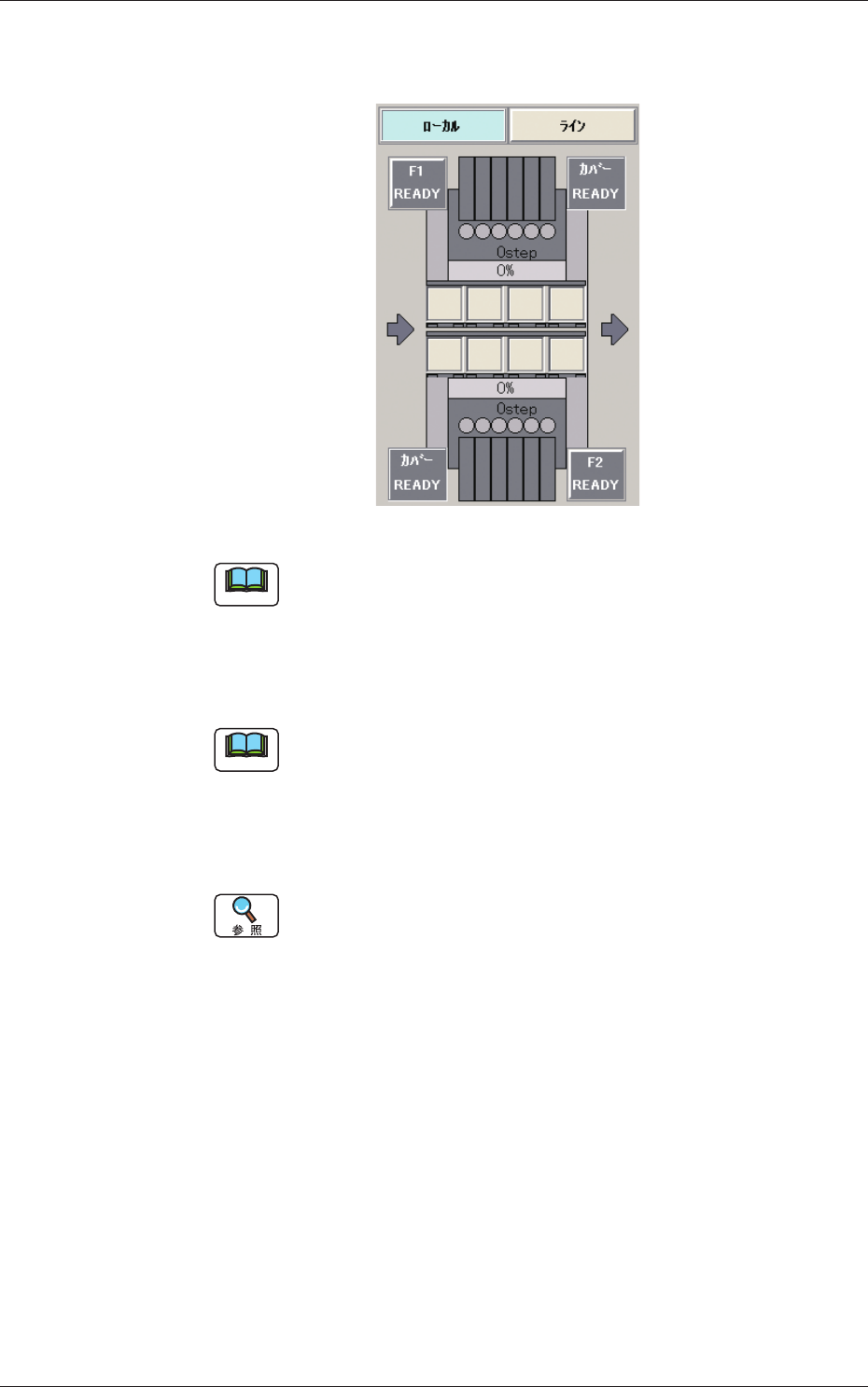

[1] イメージ表示部
装置の基板搬送部および部品供給部がイメージで表示されています。
イメージ表示部 F3
ノート
画面表示は選択するオプションによって異なります。
ローカル / ライン切替えボタン
イメージ表示部の切替えを行います。
ノート
ライン構成が 1 台の場合は、ラインコントロール切替えボタンは表
示されません。
[ ローカル ] ボタン:装置単体のイメージが表示されます。
[ ライン ] ボタン :ラインのイメージが表示されます。
ラインスタート、ライン払い出しを行えます。
詳細については、“3.1ライン画面”を参照してください。
3. 生産運転
1004-001
4
OM-1645

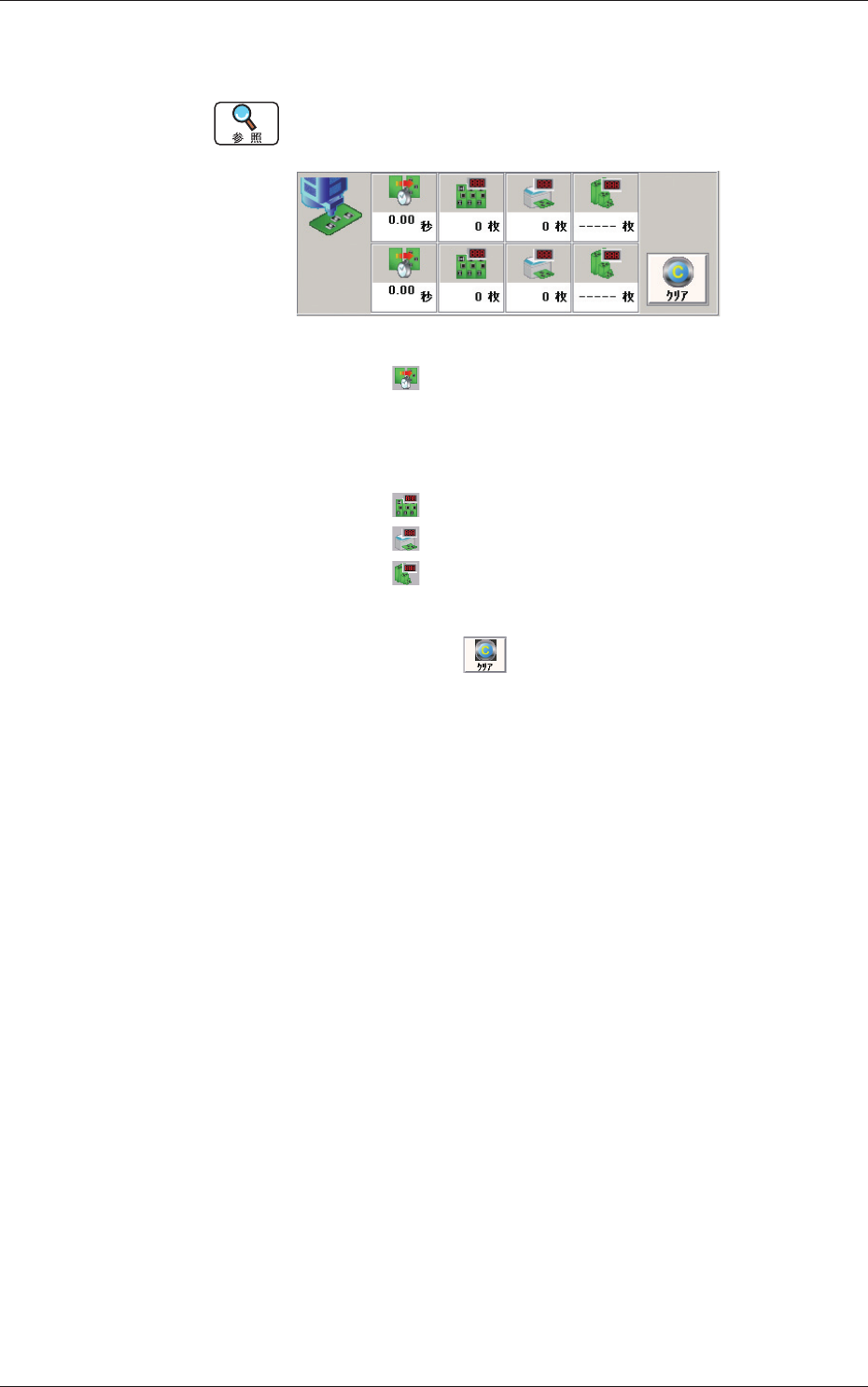

[2] 生産情報
各レーンの生産情報が表示されます。
生産枚数の設定については、“7.生産枚数”を参照してください。
“生産情報”画面 F4
基板仕上がり時間 :現在仕掛かり中の基板の 1 つ前に仕上げた
基板の仕上がり時間を表示します。
基板取込み開始から最終装着完了までの時
間の集計値です。
割り基板枚数
:割基板の生産枚数を表示します。
生産枚数
:現時点の基板生産枚数を表示します。
生産予定枚数
:基板の生産予定枚数を表示します。
[ 生産枚数クリア ] ボタン
: 生産枚数を 0[ ゼロ ] クリアしま
す。停止します。
3. 生産運転
1004-001
5
OM-1645

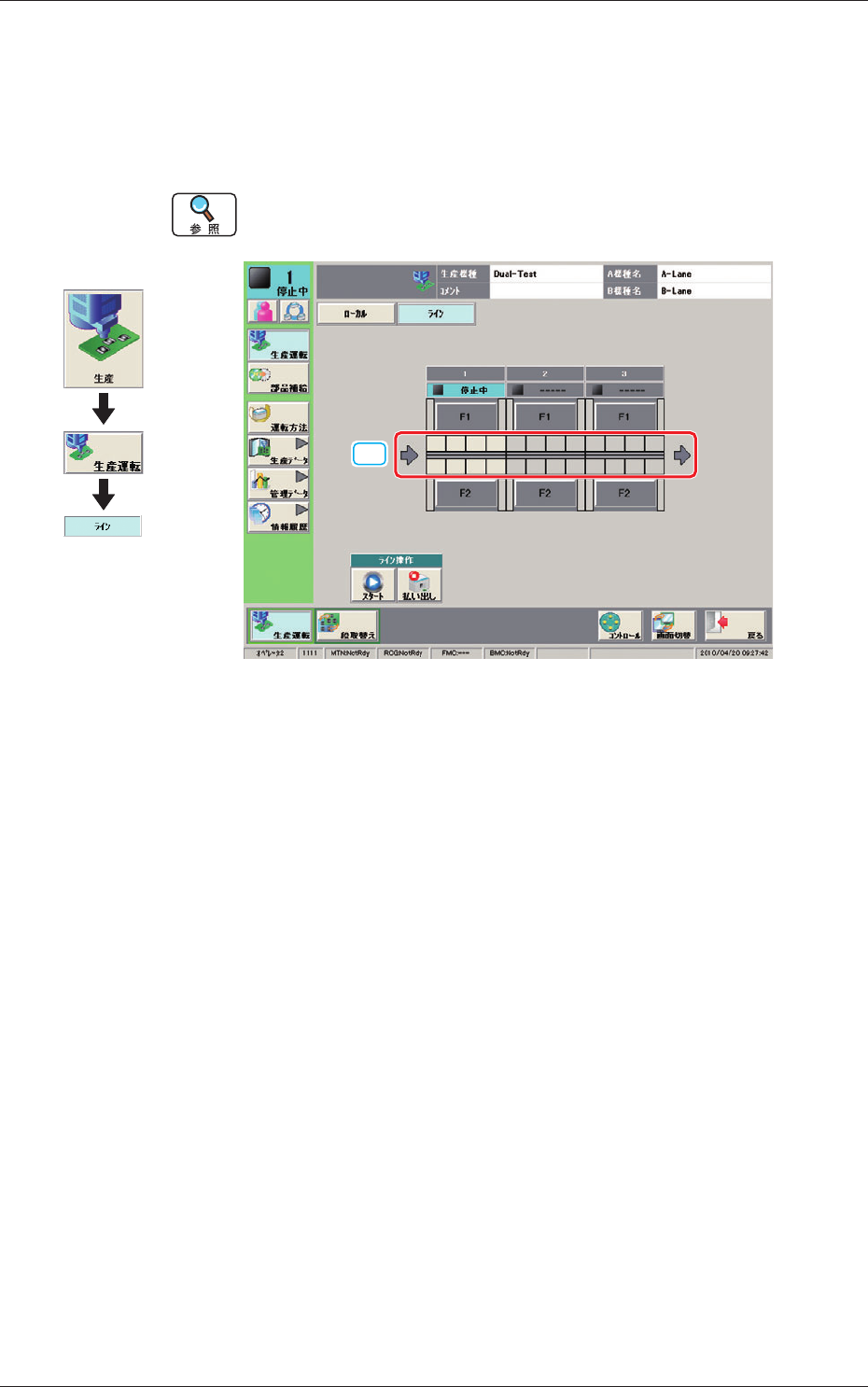

3.1 ライン画面
生産ラインの運転状態の確認、およびライン操作を行います。
ライン構成で設定されている SIGMA シリーズ( 印刷機を含む )の運転状
況、基板搬送部のイメージなどが表示されます。
デュアル搬送対応以外の説明については、“SIGMA-G52 巻1 章2.2ラ
イン画面”を参照してください。
[1]
ライン画面 F5
[1] 基板搬送部
各レーンの現在の基板搬送状況が表示されます。
緑色:基板有りの状態
灰色:基板無しの状態
画面展開画面展開
3.1 ライン画面
1004-001
