20
OM-1645
11.4 基板移載と位置決め状態の確認
1004-001
(7)透明カバーを開く。
注意
モータなどの負荷電源は OFF の状態ですが、装置内に手を
入れる段取り作業ですので、安全には十分注意してくださ
い。
(8)基板を軽く指で押し、バックアップピンの位置に問題がないことを
確認する。
(9)透明カバーを閉じる。
(10)カバーロックスイッチを押し、スイッチを点灯させる。
21
OM-1645
12. パターンプログラム
1004-001
12. パターンプログラム
12.1 パターンプログラムの構成
デュアル搬送用のパターンプログラムは、次のようなデータで構成されて
います。
パターンプログラム
パターンプログラム名
共通
基板
オペレーション
制御
ノズル配置
部品配置
部品ライブラリ
部品 ID
装着
基板認識
制御
基板位置決め
搬送速度
ノズル配置
ノズルストッカ 1
ノズルストッカ 2
機能
基板認識マーク
動作
段取
段取
バックアップピン
ブロック 1(2)
Un
オフセット
P データ
O データ
吸着・装着順
パターンプログラムの構成図 F22
ノート
灰色で塗られたか所が、デュアル搬送対応で変更のある項目です。
デュアル搬送対応以外の説明については、“SIGMA-G52 巻2 章パター
ンプログラム”を参照してください。
22
OM-1645
12.2 パターンプログラムの説明
1004-001
12.2 パターンプログラムの説明

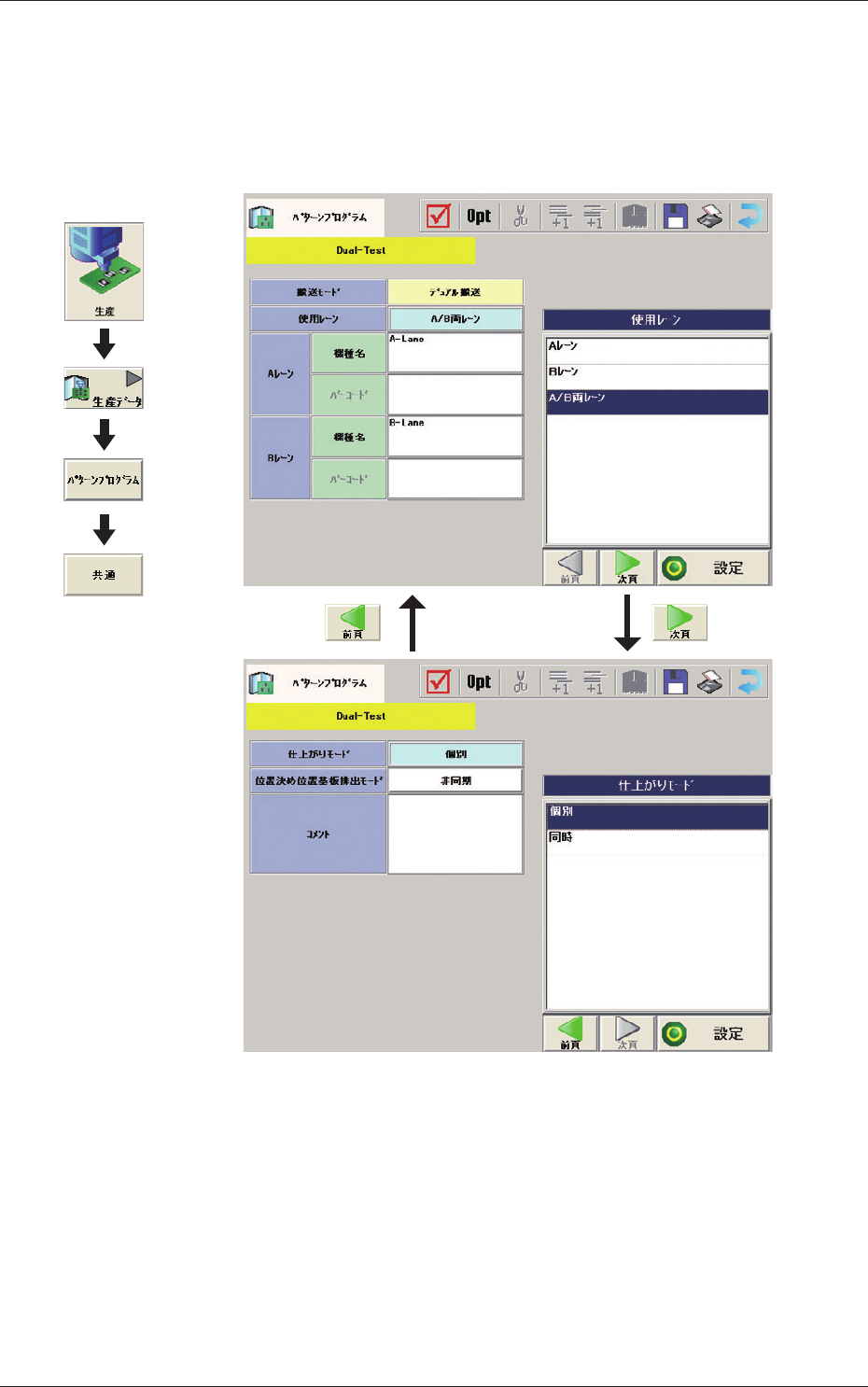

12.2.1 共 通
共通データ
F23
画面展開
