39 OM-1645 14.3 メンテナンスか所 1004-001 基板検出 センサファイバー(4か所)、 基板検出 センサ(6か所)、 基板検出 センサ ミラー (4か所) 毎週 清掃 所要時間:2分 基板検出センサをウエスで清掃してください。 デュアル搬送時 (イメージ配置図) 基板検出センサ ファイバー 基板検出センサ 基板検出 センサ ミラー 基板検出センサファイバー 基板検出センサ 基板検出センサ 基板検出センサミラー 基板検…
38
OM-1645

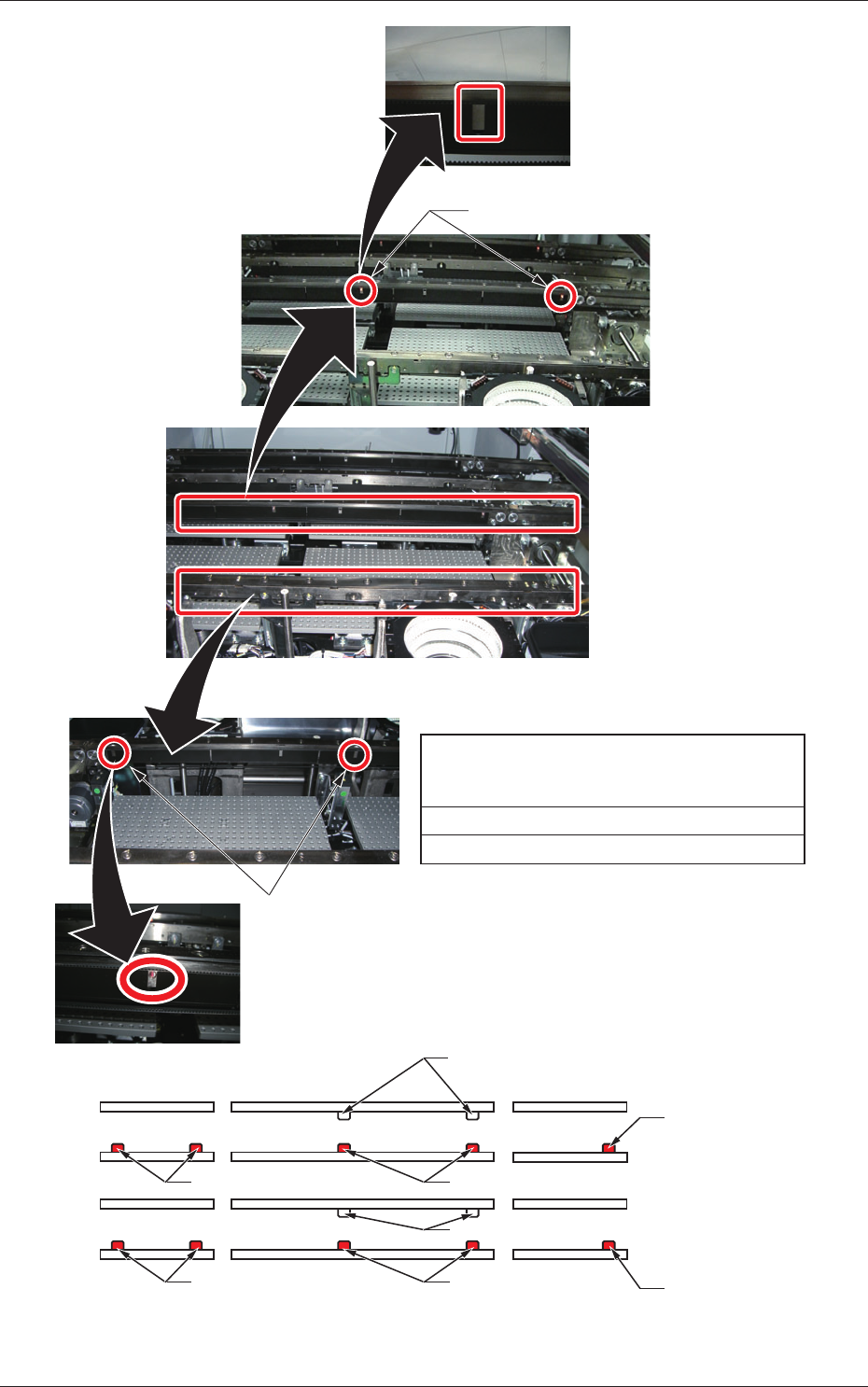

14.3 メンテナンスか所
1004-001
バックアップピン検出センサ (6か所)
毎週 清掃 所要時間:1分
バックアップピン検出センサをウエスで
清掃してください。
バックアップピン検出センサ
F33
39
OM-1645
14.3 メンテナンスか所
1004-001
基板検出センサファイバー(4か所)、
基板検出センサ(6か所)、
基板検出 センサミラー(4か所)
毎週 清掃 所要時間:2分
基板検出センサをウエスで清掃してください。
デュアル搬送時 (イメージ配置図)
基板検出センサファイバー
基板検出センサ
基板検出
センサミラー
基板検出センサファイバー
基板検出センサ
基板検出センサ
基板検出センサミラー
基板検出センサファイバー
基板検出センサ
基板検出センサミラー
F34
40
OM-1645
15. 重要保守リスト
1004-001
15. 重要保守リスト
数年で保守が必要となる部品のリストです。参考としてください。
ノート
重要保守品の交換方法については、高度な技術を要しますので当社サー
ビス員にご相談ください。
ブロック名 品 名 部品番号 部品名 使用数 推奨年数
ノート (a)
立体分解図 備 考
コンベア部 搬送プーリ 223Q0663 PULLEY,TIMING 24 5
搬送プーリ 223Q0755 PULLEY,FLAT,TIMING 4 5
搬送プーリ 223M0059 PULLEY,FLAT 16 5
搬送ベルト 223L0383 PULLEY,TIMING 4 3
搬送ベルト 223L0384 PULLEY,TIMING 8 3
T9
