Návod k obsluze SIPLACE X-série Technická data automatu
Od verze software SR.70x.xx Vydání 01/2011 Rozměry a váha
117
3.3.4.4 Odstup vozíku součástek při posuvu na automatu X2
3
3
Obr. 3.3 - 9 Odstup vozíku součástek při posuvu na automatu X2
Odstup R vozíku součástek při posuvu na automatu X2 je:
– na stanovištích 2 a 4
600 mm při úchytech sklopených dolů resp.
900 mm při úchytech sklopených nahoru,
– na stanovištích 1 a 3
750 mm při úchytech sklopených dolů resp.
1050 mm při úchytech sklopených nahoru.
Technická data automatu Návod k obsluze SIPLACE X-série
Rozměry a váha Od verze software SR.70x.xx Vydání 01/2011
118
3.3.5 Těžiště
3
3
3

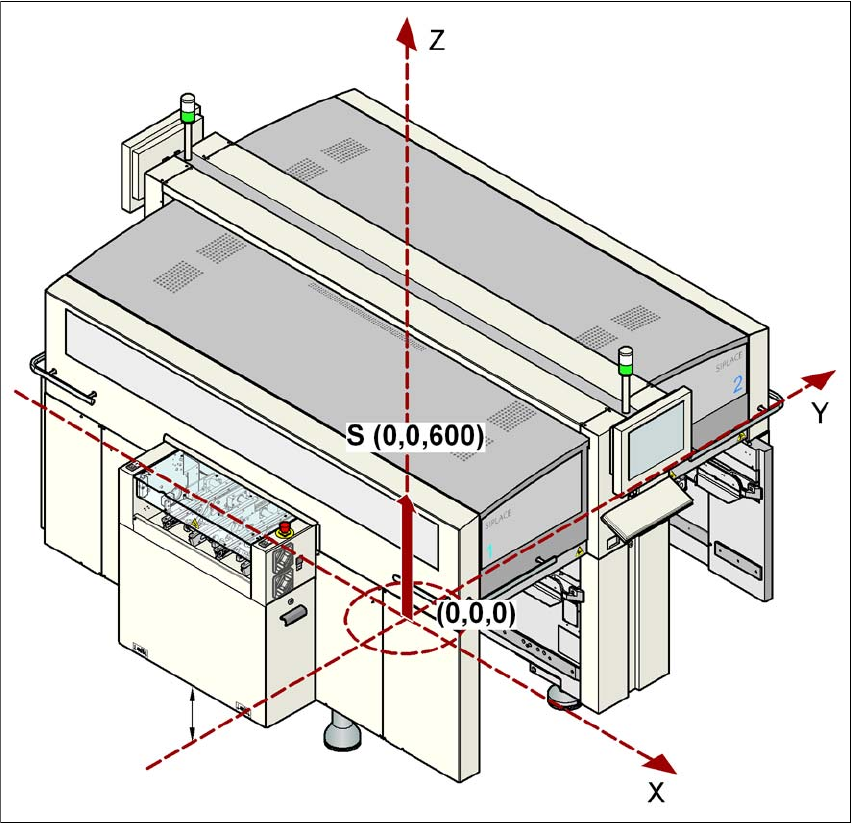

Obr. 3.3 - 10 Těžiště automatů série X v milimetrech
3
X-souřadnice 0 mm
Y-souřadnice 0 mm
Z-souřadnice 600 mm výška
Tyto souřadnice těžiště platí pro automaty při transportní výšce desek 830 mm.
Návod k obsluze SIPLACE X-série Technická data automatu
Od verze software SR.70x.xx Vydání 01/2011 Přehledy konstrukčních skupin
119
3.4 Přehledy konstrukčních skupin
3.4.1 Přehled montážních skupin SIPLACE X4I
3
3

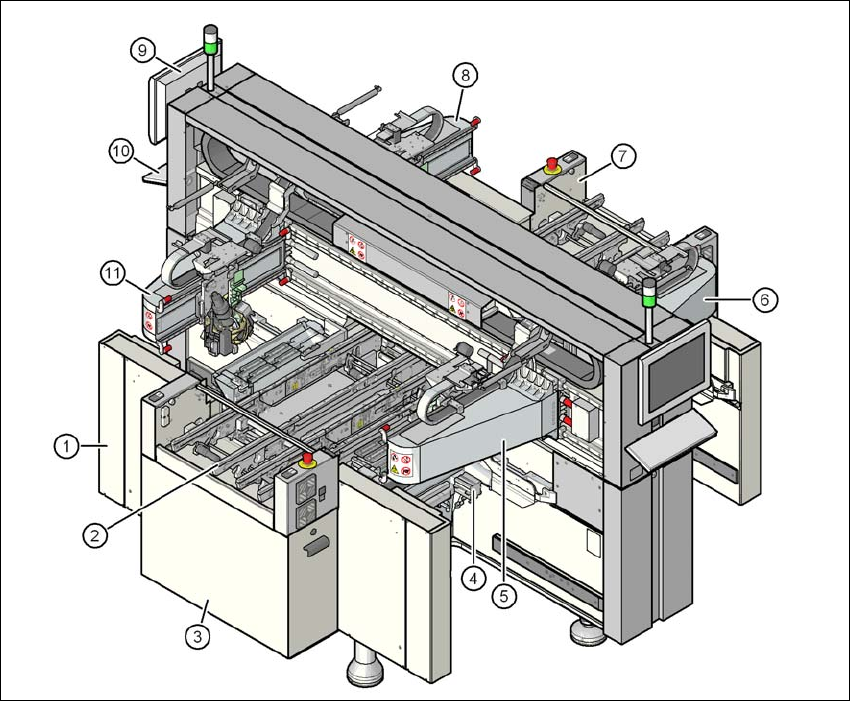

Obr. 3.4 - 1 Automat X4I - přehled montážních skupin
(1) Rám stroje
(2) Transport desek (flexibilní dvojitý transport)
(3) Montážní sada na vstupní straně desek
(4) Vtahovací přípravek vozíku součástek, zařízení na stříhání pásů, kanál pro vedení prázdných
pásů (4x)
(5) Portál 1 s osazovací hlavou
(6) Portál 2 s osazovací hlavou
(7) Montážní sada na výstupní straně desek
(8) Portál 3 s osazovací hlavou
(9) Monitor (2x)
(10) Klávesnice (2x)
(11) Portál 4 s osazovací hlavou
