3.9.5.1 Popis
Pomocí energetického a datového interface mohou být X podávací moduly uvedeny do provozu
i mimo automat a přípravné místo. Interface se skládá z hliníkového rámu s omega profilem (pos.
7 na obr. 3.9 - 15
, strana 189) pro uchycení a vedení podávacích modulů. Podávací modul se
nasadí stejně jako u X vozíku součástek kluzným vedením na omega profil a posune dopředu, až
se přední polohovací kolík podávacího modulu úplně zasune do vrtání (pos. 9 na obr. 3.9 - 15
,
strana 189
). Blokovací západka (pos. 8 na obr. 3.9 - 15, strana 189) aretuje podávací modul v této
poloze. Pro odstranění podávacího modulu stlačte jednoduše odblokovací tlačítko (pos. 1 na obr.
3.9 - 15
, strana 189). Blokovací západka (pos. 8 na obr. 3.9 - 15, strana 189) se stlačí dolů a uvolní
podávací modul. Výklopné nohy (pos. 6 na obr. 3.9 - 15
, strana 189) stabilizují polohu energetic-
kého a datového interface, obzvláště pro široké podávací moduly.
Těleso s elektronikou (pos. 5 na obr. 3.9 - 15
, strana 189) obsahuje řídící elektroniku pro energe-
tický a datový interface. Ovládací panel (pos. 2 na obr. 3.9 - 15
, strana 189) se skládá z tlačítek
start a stop a dvou LED pro indikaci stavu. Komunikace s PC probíhá pomocí datového kabelu
(pos. 3 na obr. 3.9 - 15
, strana 189). Napájecí kabel (pos. 4 na obr. 3.9 - 15, strana 189) se připo-
juje k v dodávce obsaženému napáječi.
3.9.5.2 Využití
Energetický a datový interface slouží ke zkouškám, údržbě a opravám X podávacích modulů.
Mimo to může být použit pro výrobu desek pro přípravu výstroje. Energetický a datový interface
se k tomu připevní na základní desku (pos. 10 na obr. 3.9 - 19
, strana 195). Na základní desku se
namontuje i držák cívky (pos. 11 na obr. 3.9 - 19
, strana 195). Při vloženém pásu se součástkami
můžete zkontrolovat nebo nově zadat délku kroku, odebírací polohu a transportní rychlost.
Podrobný návod k obsluze popisuje manipulaci s interfacem a servisní práce.
3.9.5.3 Rozsah dodávky
– Singl slot PEDP
a
–Síťový zdroj, 100 - 120 / 200 - 240 VAC, +30VDC, 4,3 A
– Základní deska s ramenem cívky
– Návod k obsluze
a) PEDP = Připojení energie a datových přenosů
Návod k obsluze SIPLACE X-série Technická data automatu
Od verze software SR.70x.xx Vydání 01/2011 X-podavače
193
3.9.6 Držák pro ploché zásobníky pro vozík KS SIPLACE X-série
Číslo výrobku 00141285-xx Držák pro ploché zásobníky série X
3

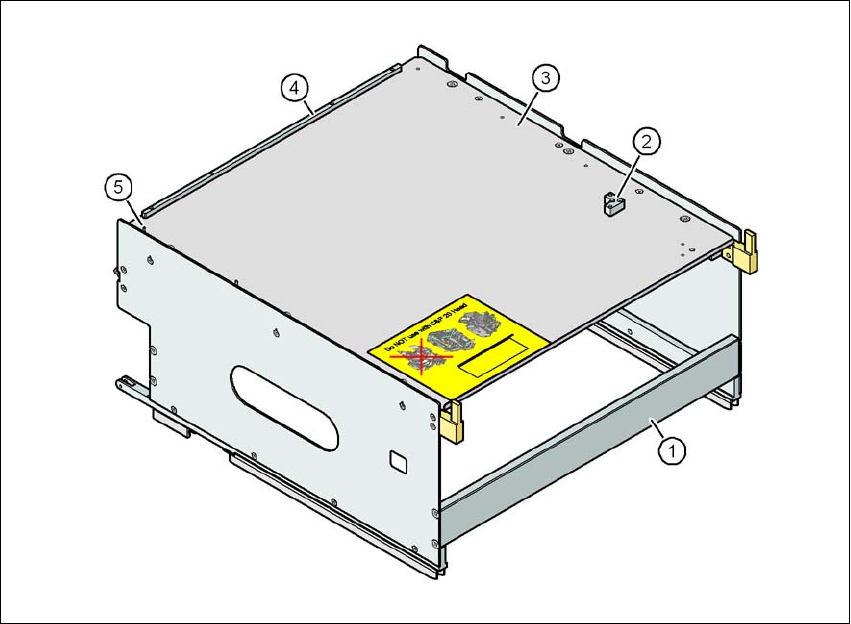

Obr. 3.9 - 18 Držák pro ploché zásobníky
(1) Držák pro ploché zásobníky SIPLACE X-série
(2) Přidržovací úhelník pro 2. plochý zásobník JEDEC
(3) Držák zásobníku plochých dílců
(4) Dorazová lišta pro plochý zásobník JEDEC
(5) Polohovací kolík - nulový bod plochého zásobníku JEDEC
3
Jednotlivě položené ploché zásobníky JEDEC nebo zásobníky Wafflepack lze na držáku zásob-
níků připevnit pomocí magnetů. Pokud jsou položeny dva ploché zásobníky JEDEC, musí být
zajištěny pomocí polohovací lišty a přidržovací lišty, jako by byly použity u držáku plochých zásob-
níků MTC.
Díly: Číslo materiálu:
Magnet 00316593-xx
Polohovací lišta a přidržovací lišta pro zásobníky JEDEC 00372615-xx
Technická data automatu Návod k obsluze SIPLACE X-série
X-podavače Od verze software SR.70x.xx Vydání 01/2011
194
3.9.6.1 Technická data
3
3.9.6.2 Počet plochých zásobníků na stanoviště a na automat
3.9.6.3 Nasazení držáku plochých zásobníků na vozík součástek série X
→ Nasaďte obě přední kluzná vedení (pos. 1 na obr. 3.9 - 19, strana 195) držáku na zaváděcí
přípravek (pos. 6 na obr. 3.9 - 19
, strana 195).
→ Posuňte držák podél vodících profilů (pos. 7 na obr. 3.9 - 19
, strana 195) dopředu. Držák se
nasune předním (pos. 1) a zadním kluzným vedením (pos. 2 na obr. 3.9 - 19
, strana 195) na
vodící profily.
→ Posuňte držák dále, až oba polohovací kolíky "vpředu" (pos. 4 na obr. 3.9 - 19
, strana 195)
zmizí v polohovacích vrtáních (pos. 10 na obr. 3.9 - 19
, strana 195).
→ Dbejte přitom na oba polohovací kolíky držáku "vzadu" (pos. 3 na obr. 3.9 - 19
, strana 195).
Musí bez problémů vklouznout do vybrání (pos. 8 na obr. 3.9 - 19
, strana 195) polohovací lišty.
→ Na dorazové poloze držáku zaklapne blokovací západka (pos. 9 na obr. 3.9 - 19
, strana 195)
na blokovací kladku (pos. 5) držáku.
3
Držák plochého zásobníku lze z ovládacího pultu zablokovat a odblokovat. Výměna držáku není
tedy během procesu osazování bez jeho přerušení možná.
Rozměry D x Š x V 429 mm x 376 mm x 200 mm
Osazení parkovišť na stole součástek 32 stanovišť
a
a) Na zbylých 8 parkovištích mohou být umístěny podávací moduly X. Při použití polohovacích a přidržovacích
lišt se ovšem v důsledku bočně přesahující zpevňovací páky redukuje nabídka parkovišť na 6.
Možnosti seřizování na automatech série X Stanoviště 2 a 4
Software
Software stanice od SR.601.xx
Programovací systém od SIPLACE Pro 3.0
Spektrum osazovacích hlav Hlava TwinStar, CPP
Osazovací automat Stanoviště 2 Stanoviště 4
X4 1 1
X3 2 1
X2 2 2
