→ Odstraňte oba boční plechy (pos. 6 na obr. 4.3 - 8, strana 239).
POZOR 4
Nevyšroubujte hned úplně tři spodní šrouby, ale pouze je uvolněte, aby boční plech nespadl.
→ Uvolněte z bočního plechu zemnící kabel.
→ Odstraňte oboje dveře (pos. 2 na obr. 4.3 - 8
, strana 239) z montážní sady (pos. 1).
POKYN: 4
Pro vyloučení poškození doporučujeme, aby při montáži montážní sady pomáhala druhá
osoba.
→ Odstavte jednotku os (pos. 8 na obr. 4.3 - 8
, strana 239) bočně na automat, abyste měli dost
místa pro montáž montážní sady (pos. 1 na obr. 4.3 - 8
, strana 239).
→ Dbejte přitom na to, aby se kabel k jednotce os nenapínal.
→ Zvedněte montážní sadu (pos. 1 na obr. 4.3 - 8
, strana 239) na rám stroje a napolohujte ji tak,
aby montážní úhelník doléhal na montážní lištu (pos. 7 na obr. 4.3 - 8
, strana 239).
POZOR 4
Dbejte na to, aby montážní sada nekolidovala se šestihranným hřídelem transportu desek a
aby se šestihranná hřídel neohla.
→ Montážní sadu připevněte pomocí 4 imbus šroubů M6x16 a podložek (pos. 3 na obr. 4.3 - 8
,
strana 239
).
Návod k obsluze SIPLACE X-série Instalace a uvedení do provozu
Od verze software SR.70x.xx Vydání 01/2011 Instalace automatu
241
4.3.7.3 Připevnění vedení šestihranného hřídele
→ U jednoduchého transportu připevněte jedno vedení pro šestihrannou hřídel (pos. 8 na obr.
4.3 - 7
, strana 237) na montážní sadu pomocí dvou imbusových šroubů M6x16 a podložek.
→ U dvojitého transportu připevněte dvě vedení pro šestihrannou hřídel (pos. 8 na obr. 4.3 - 7
,
strana 237
) na montážní sadu vždy pomocí dvou imbusových šroubů M6x16 a podložek.
4.3.7.4 Připojení kabelů - montážní sada na výstupní straně desek
4
4
4
4
4
Levá strana montážní sady
(uvažováno ve směru transportu)
Konektor/kabel Na konektor/kabel
Nouzové stop tlačítko
Start a stop tlačítka
X63/03020687 X63/03002526
Spínač ochranného krytu, stanoviště 3
X53/03020409 X53/03002528
Tlačítko, vtahovací přípravek vozíku součástek,
stanoviště 3
X232/03021056 X232/03021053
Pravá strana montážní sady
(uvažováno ve směru transportu)
Konektor/kabel Na konektor/kabel
Start a stop tlačítka
Spínač, kryt transportu desek
X62/03020410 X62/03002525
Spínač ochranného krytu, stanoviště 2
X52/03006476 X52/03002527
Tlačítko, vtahovací přípravek vozíku součástek,
stanoviště 2
X222/03021056 X222/03021052
Instalace a uvedení do provozu Návod k obsluze SIPLACE X-série
Instalace automatu Od verze software SR.70x.xx Vydání 01/2011
242
4.3.7.5 Montáž zemnícího kabelu dveří
→ Oba zemnící kabely dveří (pos. 4 na obr. 4.3 - 8, strana 239) připevněte následujícím způso-
bem na rám stroje:
4

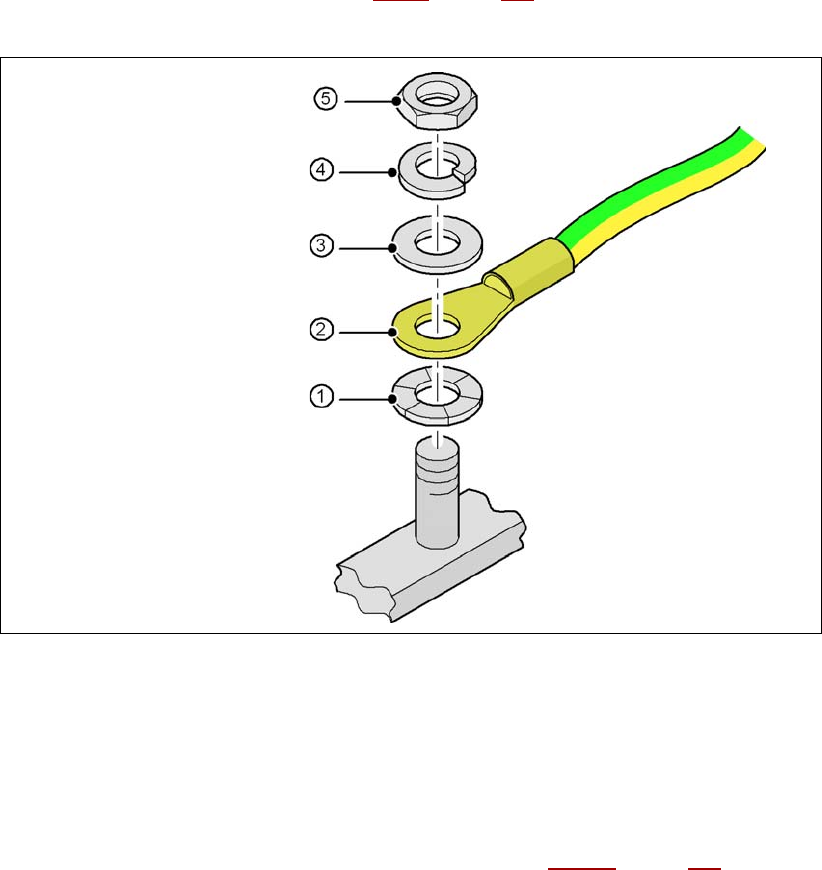

Obr. 4.3 - 9 Připojit zemnící kabel
4
4
4
4
4
4.3.7.6 Zkontrolovat a nastavit spínač ochranného krytu
→ Zkontrolujte funkci spínače ochranného krytu (pos. 2 na obr. 4.3 - 17, strana 258).
→ Nastavte, pokud to bude potřebné, spínač ochranného krytu (viz servisní návod).
Šestihranná matice M5
Pérová podložka M5, DIN 7980
Podložka M5, DIN 125
Kabelové oko, kruhové
Kontaktní podložka
