Instalace a uvedení do provozu Návod k obsluze SIPLACE X-série
Instalace automatu Od verze software SR.70x.xx Vydání 01/2011
252
4.3.9 Montáž vstupního transportu
4.3.9.1 Nástroje
– Sada imbusových klíčů, DIN 911
–Křížový šroubovák, velikost 1
4.3.9.2 Montáž
4

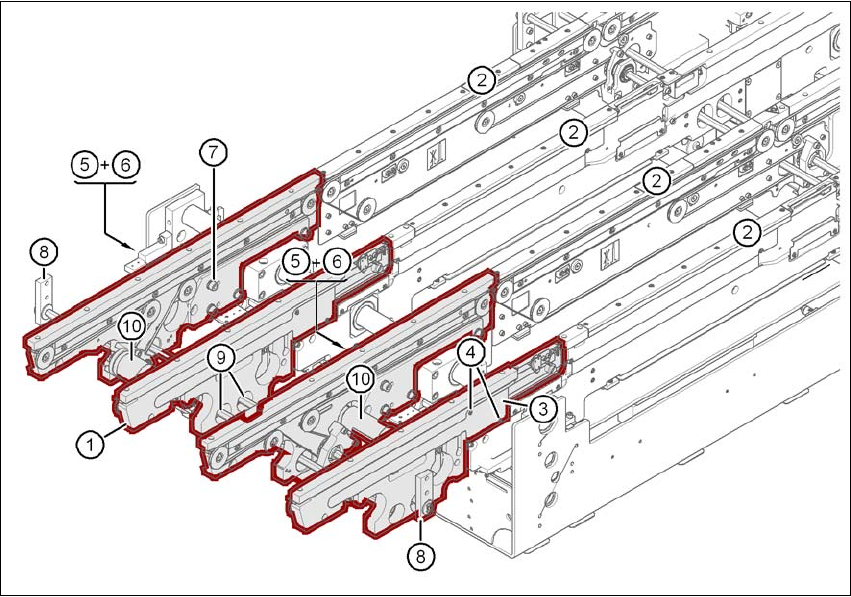

Obr. 4.3 - 14 Vstupní transport- dvojitý transport
(1) Bočnice, vstupní transport
(2) Bočnice, transport na zpracování 1
(3) Kryt kabelu 20 x 200
(4) Zápustný šroub, ISO 7046, M3x6, 2 kusy na kryt kabelu
(5) Kryt kabelu 20 x 310
(6) Imbusový šroub DIN 912, M3x5, 1 kus na kryt kabelu
(7) Imbusový šroub DIN 912, M6x16, a podložky, 4 kusy na bočnici
(8) Vedení šestihranného hřídele
(9) Šestihranná hřídel (jednoduchý transport: jedna, dvojitý transport: dvě)
(10) Hnací jednotka
Návod k obsluze SIPLACE X-série Instalace a uvedení do provozu
Od verze software SR.70x.xx Vydání 01/2011 Instalace automatu
253
→ Demontujte kryty kabelů (pos. 3 a 5 na obr. 4.3 - 14, strana 252) vstupního transportu
(pos. 1 na obr. 4.3 - 14
, strana 252).
→ Nasaďte bočnici (pos. 1 na obr. 4.3 - 14
, strana 252) opatrně na bočnici transportu na zpra-
cování (pos. 2 na obr. 4.3 - 14
, strana 252).
POZOR 4
Dbejte na to, aby nebyl odstřižen žádný kabel světelných závor nebo hnacích motorů.
→ Každou bočnici připevněte pomocí 4 imbusových šroubů M6x16 a příslušných podložek
(pos. 7 na obr. 4.3 - 14
, strana 252).
→ Zapojte elektrické kabely světelných závor a hnacích motorů.
→ Připevněte kryty kabelů (pos. 3 a 5 na obr. 4.3 - 14
, strana 252).
→ Zasuňte šestihrannou hřídel (pos. 9 na obr. 4.3 - 14
, strana 252) do hnací jednotky (pos. 10
na obr. 4.3 - 14
, strana 252).
→ Dbejte na to, aby vedení šestihranné hřídele (pos. 8 na obr. 4.3 - 14
, strana 252) vždy uka-
zovalo na tu bočnici, na které je připevněna hnací jednotka (pos. 10 na obr. 4.3 - 14
, strana
252
).
Instalace a uvedení do provozu Návod k obsluze SIPLACE X-série
Instalace automatu Od verze software SR.70x.xx Vydání 01/2011
254
4.3.10 Montáž montážní sady na vstupní straně desek
4.3.10.1 Nástroje
– Sada imbusových klíčů, DIN 911
–Klíče stroje
4.3.10.2 Montáž
4

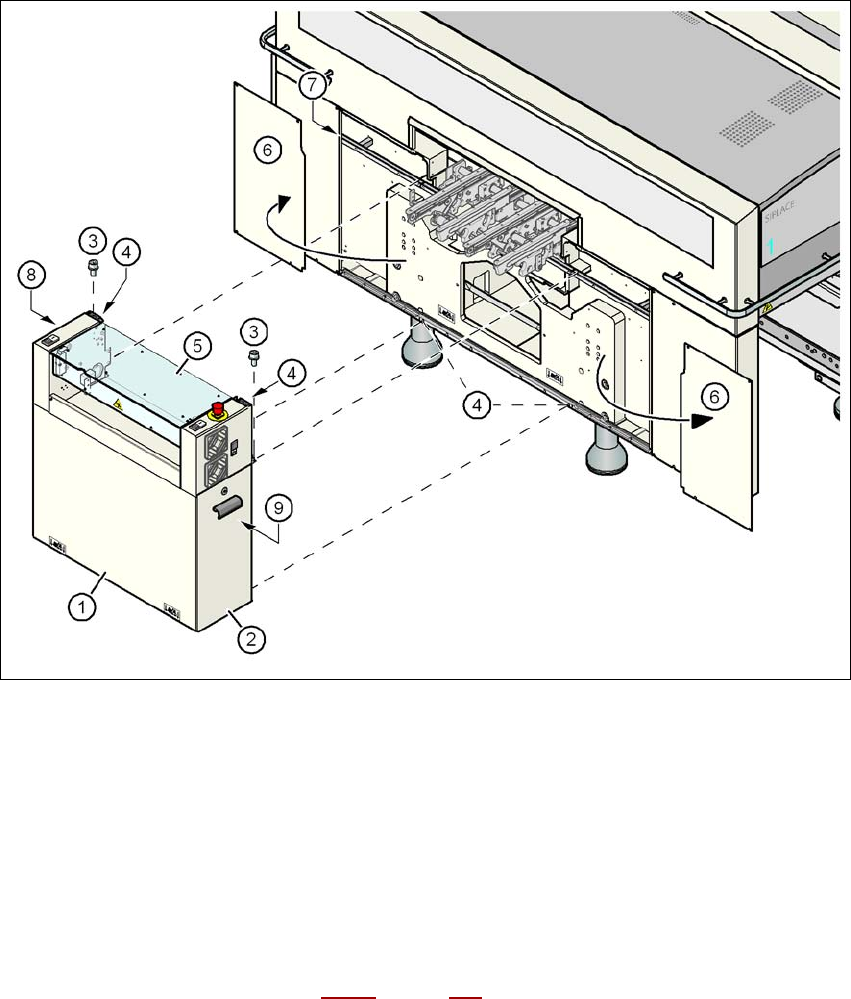

Obr. 4.3 - 15 Montáž montážní sady na vstupní straně desek
(1) Montážní sada
(2) Dveře
(3) Imbusové šrouby DIN 912, M6x16 a podložky
(4) Zemnící přípoj
(5) Kryt transportu
(6) Boční plech, demontovaný
(7) Zásuvná lišta
(8) Jednotka PC-box (viz odstavec 4.3.12
, strana 263)
(9) Jednotka osy (X4I, X4, X3: portály 1 a 4)
