Úkoly na stroji Návod k obsluze SIPLACE X-série Zapnutí linky SIPLACE Od verze software SR.70x.xx Vydání 01/2011 302 5.3.5 Reakce tla č ítka start stroje Reakce tla č ítka start lze nastavit. Otev ř ete náhled "Zk…
Návod k obsluze SIPLACE X-série Úkoly na stroji
Od verze software SR.70x.xx Vydání 01/2011 Zapnutí linky SIPLACE
301
5
Obr. 5.3 - 1 Náhled "Produkce" po načtení software stanice (na příkladu SIPLACE X4I)
Ve stavovém poli (viz odstavec 5.5.1, strana 305) jsou zobrazeny aktuální stav stanice a akce,
které máte provést.
Při požadavku "Stlačte tlačítko start" stlačte tlačítko start.
Tlačítka start se nachází na vstupní straně, výstupní straně a na ovládacích pultech na levé
a na pravé straně stanice.
Provede se referenční chod. Po dokončení referenčního chodu je stanice připravena k pro-
vozu.
V pracovní oblasti ovládací plochy se zobrazí (aktivuje) symbol .
Úkoly na stroji Návod k obsluze SIPLACE X-série
Zapnutí linky SIPLACE Od verze software SR.70x.xx Vydání 01/2011
302
5.3.5 Reakce tlačítka start stroje
Reakce tlačítka start lze nastavit.
Otevřete náhled "Zkontrolovat senzory a funkce" (viz odstavec 5.5.3, strana 307).
Jsou možná následující nastavení:
Automatické spuštění výroby 5
Standardní nastavení.
Při stlačení tlačítka start, se automaticky spustí výroba.
Stav výroby se nezmění 5
Například pro kalibraci a zkoušení stroje.
Při stlačení tlačítka start se jen sepne proudový okruh, ale výroba se bezprostředně nespustí.
POZOR
funkce stroje lze ihned spustit pomocí GUI, nezávisle na nastavení tlačítka start. Pokud je prou-
dový okruh již sepnut, není nutné žádné další potvrzení tlačítkem start stroje. 5
5.3.6 Vývojový diagram "Zapnutí linky SIPLACE"
Následující vývojový diagram ukazuje akce, které proběhnou po zapnutí linky SIPLACE.
Návod k obsluze SIPLACE X-série Úkoly na stroji
Od verze software SR.70x.xx Vydání 01/2011 Zapnutí linky SIPLACE
303
5

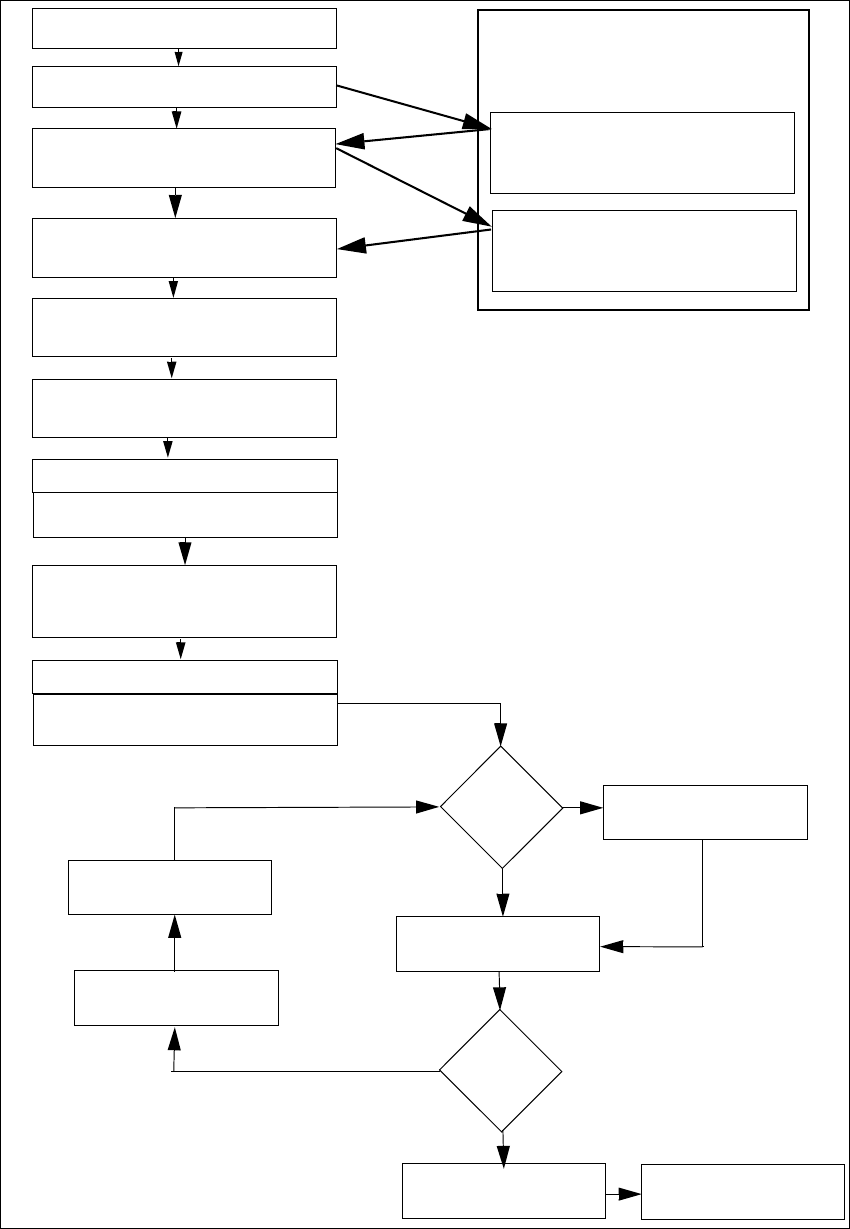

Obr. 5.3 - 2 Vývojový diagram "Zapnutí linky SIPLACE"
Počítač stanice
Zapnutí
Kontrola výstroje
(nastavení podavačů)
Učení značek (teachen)
Naložení desek
Stlačit tlačítko start
Čekání na referenční chod
Vjetí desky
Čekání na desku
Kontrola vybavení
(pokud je stůl označen červeně)
Eventuální změna konfigurace pipet
Kontrola pipet
Značky
OK?
Závady
ve stopě
Osazování
Kontrola vybavení
Plné obsazení stop
Osazování
Deska na
výstupním pásu
Písmo kurzívou:
Je stanicí provedeno nebo nahlášeno
Ano
Ano
Ne
Ne
Úlohy na stroji
Download-asistent
Programovací systém
Úkoly
Potvrzení výstroje na download
asistentech
