Úkoly na stroji Návod k obsluze SIPLACE X-série Montáž podava čů Od verze software SR. 70x.xx Vydání 01/2011 332 5.10.4.3 Vložení pásu do X-podava č e 5 Obr . 5.10 - 4 Vložit pás se so u č ástkami (1) Vstupní otvor kanál…
Návod k obsluze SIPLACE X-série Úkoly na stroji
Od verze software SR.70x.xx Vydání 01/2011 Montáž podavačů
331
→ Posuňte podávací modul opatrně dále, až se polohovací kolík "vpředu" (pos. 4 na obr. 5.10 -
3, strana 330) zasune do polohovacího vrtání (pos. 6 na obr. 5.10 - 3, strana 330).
→ Dbejte přitom na polohovací kolík "vzadu" (pos. 3 na obr. 5.10 - 3
, strana 330) podávacího
modulu. Musí snadno vklouznout do vybrání (pos. 5) polohovací lišty, jinak není podavač na
stole součástek svisle nebo nebyl správně nasazen na vodící profil (pos. 8 5.10 - 3
, strana
330
).
→ V dorazové poloze podávacího modulu zaklapne blokovací západka (pos. 7 na obr. 5.10 - 3
,
strana 330
) na blokovací kladku podávacího modulu (pos. 1 na obr. 3.9 - 1, strana 172).
Pokud jste zapomněli zaklapnout vyndavací madlo (pos. 1 na obr. 5.10 - 2
, strana 329), roz-
svítí se po několika vteřinách ukazatel stavu na ovládacím panelu podavače červeně. Na
LCD-displeji se zobrazí chybové hlášení "Madlo(Handle)--->>" (viz obr. 5.11 - 1
, strana 337).
→ Zaklapněte vyndavací madlo (pos. 1 na obr. 5.10 - 2
, strana 329). Ukazatel stavu poda-
vače svítí nyní zeleně a podavač je připraven k provozu. Na LCD-displeji lze opět přečíst
číslo stopy a délku transportního kroku.
5.10.4 Vložení pásu se součástkami do X-podavače
5.10.4.1 Kontrolovat X-podavač pásu
→ Pokud jste do podavače vložili pás, zkontrolujte nejprve, zda se součástky nachází v
oblasti odebíracího okna (pos. 2 na obr. 5.10 - 5
, strana 333).
→ V každém případě odstraňte eventuálně se vyskytující součástky, protože to může vést
k poruchám.
5.10.4.2 Připravit pás se součástkami pro vložení
→ Zkontrolujte, zda je pás na začátku rovně odstřižen.
→ Pokud jsou transportní otvory roztržené nebo poškozené, odstřihněte tento díl pásu.
→ Mimo to dbejte na to, aby na krycí fólii nezůstala žádná lepící páska.
→ Z pásu stáhněte asi 30 cm krycí fólie, pokud přitom nejsou uvolněny žádné součástky.
POKYN 5
Pokud není k dispozici dostatek krycí fólie, použijte SMD-navlékač pásu, aby se žádné sou-
částky neztratily:
pro pás 8 mm: č.výrobku 00355265-xx
pro pás 12 mm: č.výrobku 00356342-xx
→ Zkraťte pás s ještě volnými kapsami součástek o asi 3 cm.
→ Odstraňte součástky z otevřených kapes pásu.
→ Krycí fólii veďte nejprve okolo přední hrany pásu a pak zpět podél spodní strany pásu.
Úkoly na stroji Návod k obsluze SIPLACE X-série
Montáž podavačů Od verze software SR.70x.xx Vydání 01/2011
332
5.10.4.3 Vložení pásu do X-podavače
5
Obr. 5.10 - 4 Vložit pás se součástkami
(1) Vstupní otvor kanálu pro vedení pásu
(2) Ovládací panel
(3) Výstupní otvor kanálu pro vedení pásu
(4) Odebírací okno
(5) Páka pro zvednutí odebíracího okna
5
→ Uchopte pás tak, aby se transportní otvory nacházely při pohledu ve směru transportu na levé
straně.
→ Zasuňte pás do vstupního otvoru (pos. 1 na obr. 5.10 - 4
) kanálu na vedení pásu a posouvejte
dále až pás vystoupí z výstupního otvoru (pos. 3 na obr. 5.10 - 4
).
→ Vytáhněte pás nahoru a krycí fólii na horní straně pásu vraťte zpět.
→ Začátek pásu zaveďte pod odebírací okno (pos. 2 na obr. 5.10 - 5
) a dále až pás narazí na
kolíkové kolo.
Návod k obsluze SIPLACE X-série Úkoly na stroji
Od verze software SR.70x.xx Vydání 01/2011 Montáž podavačů
333
5

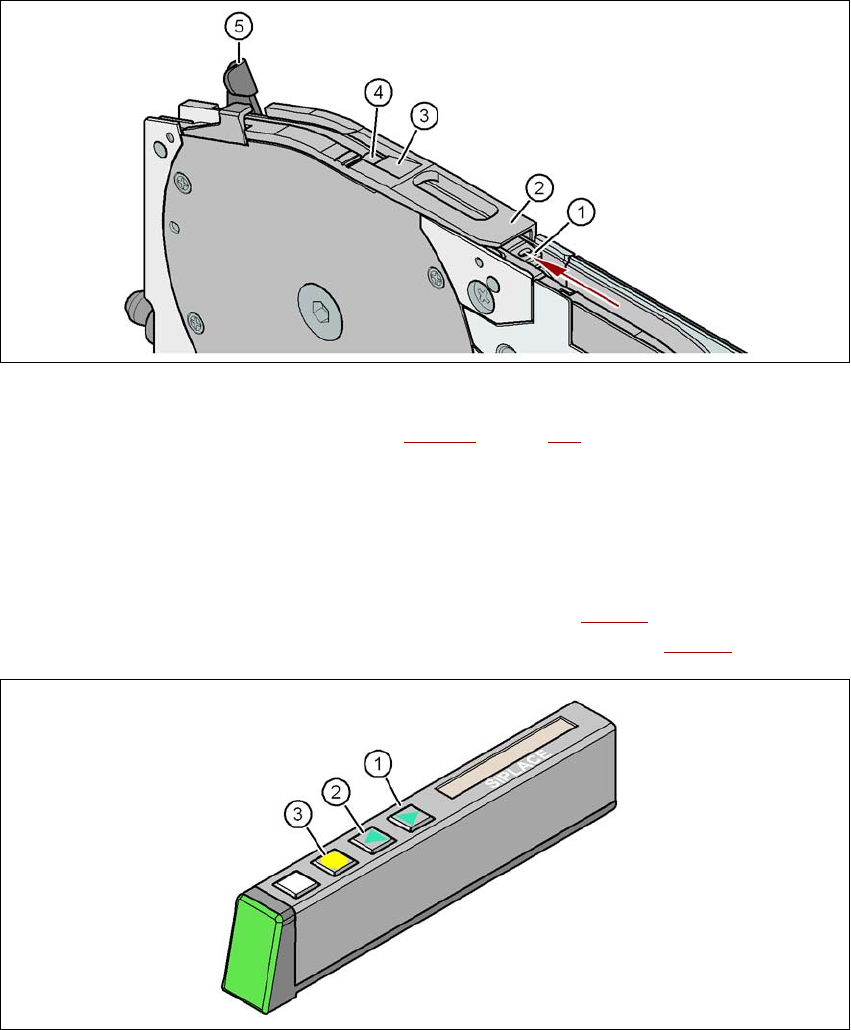

Obr. 5.10 - 5 Odebírací okno podavače pásu
(1) Podpěra pásu, vyjímatelná (viz odstavec 5.10.4.4, strana 335)
(2) Odebírací okno
(3) Odváděcí hrana pro krycí fólii
(4) Oblast odebírání součástek
(5) Páka pro zvednutí a zablokování odebíracího okna
→ Přidržte na ovládacím panelu tlačítko VPŘED (pos. 1 na obr. 5.10 - 6
) tak dlouho, až se
nachází oddělovací místo krycí fólie v oblasti odebírání (pos. 4 na obr. 5.10 - 5
) součástek.
5
Obr. 5.10 - 6 Ovládací panel podavače
(1) Tlačítko VPŘED pro transport pásu vpřed
(2) Tlačítko ZPĚT pro transport pásu zpět
(3) Tlačítko FÓLIE pro napnutí krycí fólie
