Test Research Inc.

224 TR7700 SII User Guide–Software

3.7.28 列印輸出選項

勾選表示與小型印表機連接，可以自動列印出電路板錯誤資訊。

3.7.29 首件檢查

可以進行 CAD 檢查以及極性檢查。

 檢查 CAD：使用者可以快速找到沒測的元件，以及 CAD 中有遺漏的元件。

 使用步驟如下：

Step1. 選擇[工具]>[首件檢查]>[檢查 CAD]。

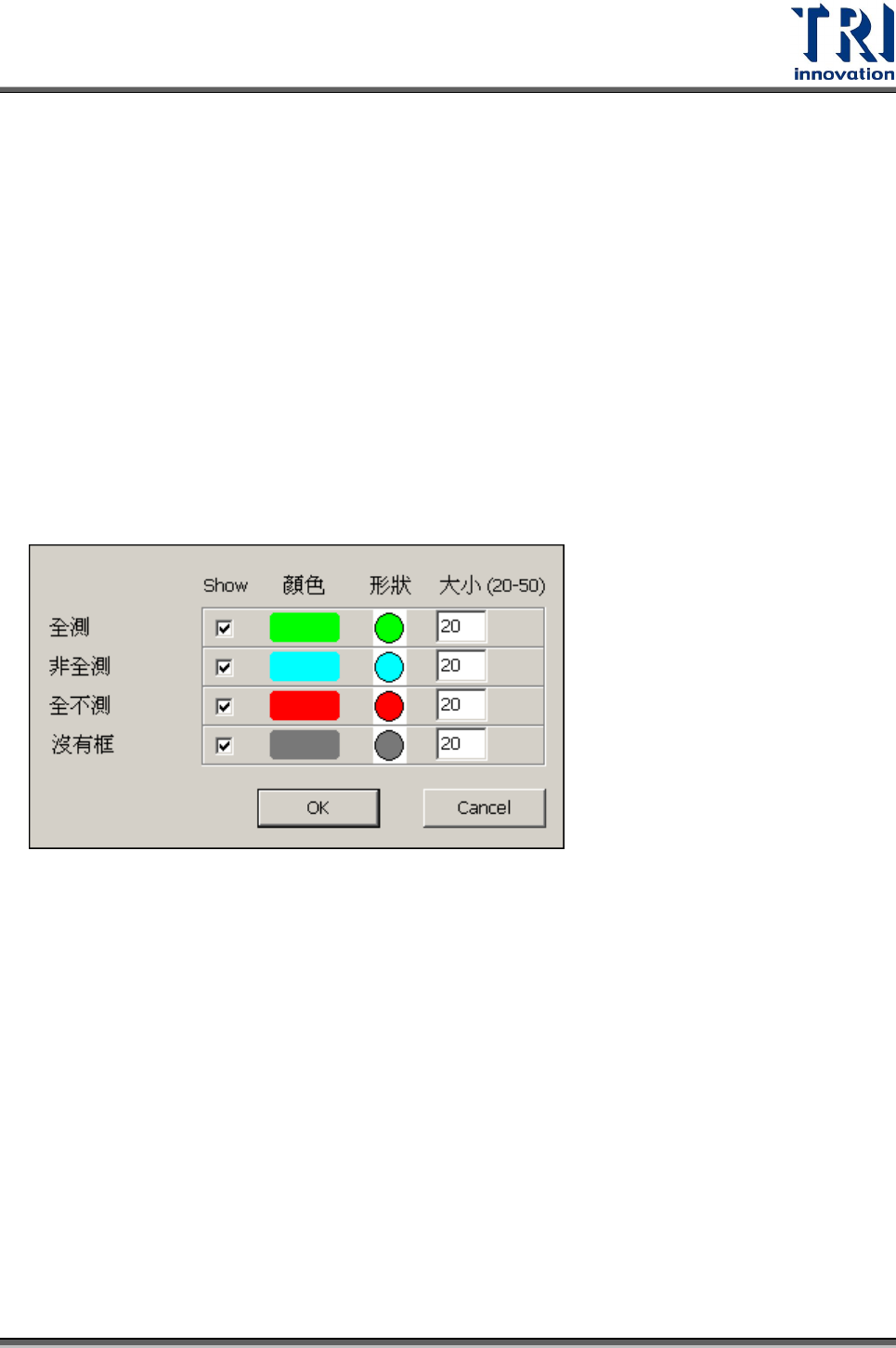

Step2. 設定是否顯示顏色、形狀、標示的大小。

 全測：所有檢測框都有測的元件

 非全測：有一個或一個以上的檢測框沒測的元件

 全不測：所有的檢測框都沒測的元件

 沒有框：沒有檢測框的元件

Step3. 系統會以圖示畫面顯示結果，如下圖所示。

Test Research Inc.

TR7700 SII User Guide–Software 225

 檢查極性：使用者可以有尋找有極性的檢測框。

Step1. 選擇[工具]>[首件檢查]>[檢查極性]。

Step2. 程式會自動針對[MISSING_POLARITY]檢測框或[FailString]為[POLARITY]的檢

測框進行 0、90、180、270 角度旋轉後的檢查，必要時系統會自動取像。

Step3. 將各檢測框各角度的檢測結果顯示出來。

Test Research Inc.

226 TR7700 SII User Guide–Software

 欄位 0、90、180、270 表示此檢測框旋轉各角度後的檢測結果。

 NA 表沒有檢測。

 在 Train 視窗下點選其中一行，會移至那個檢測框所在的 FOV。

 按右下角的檢測可針對所選的檢測框單獨檢測。

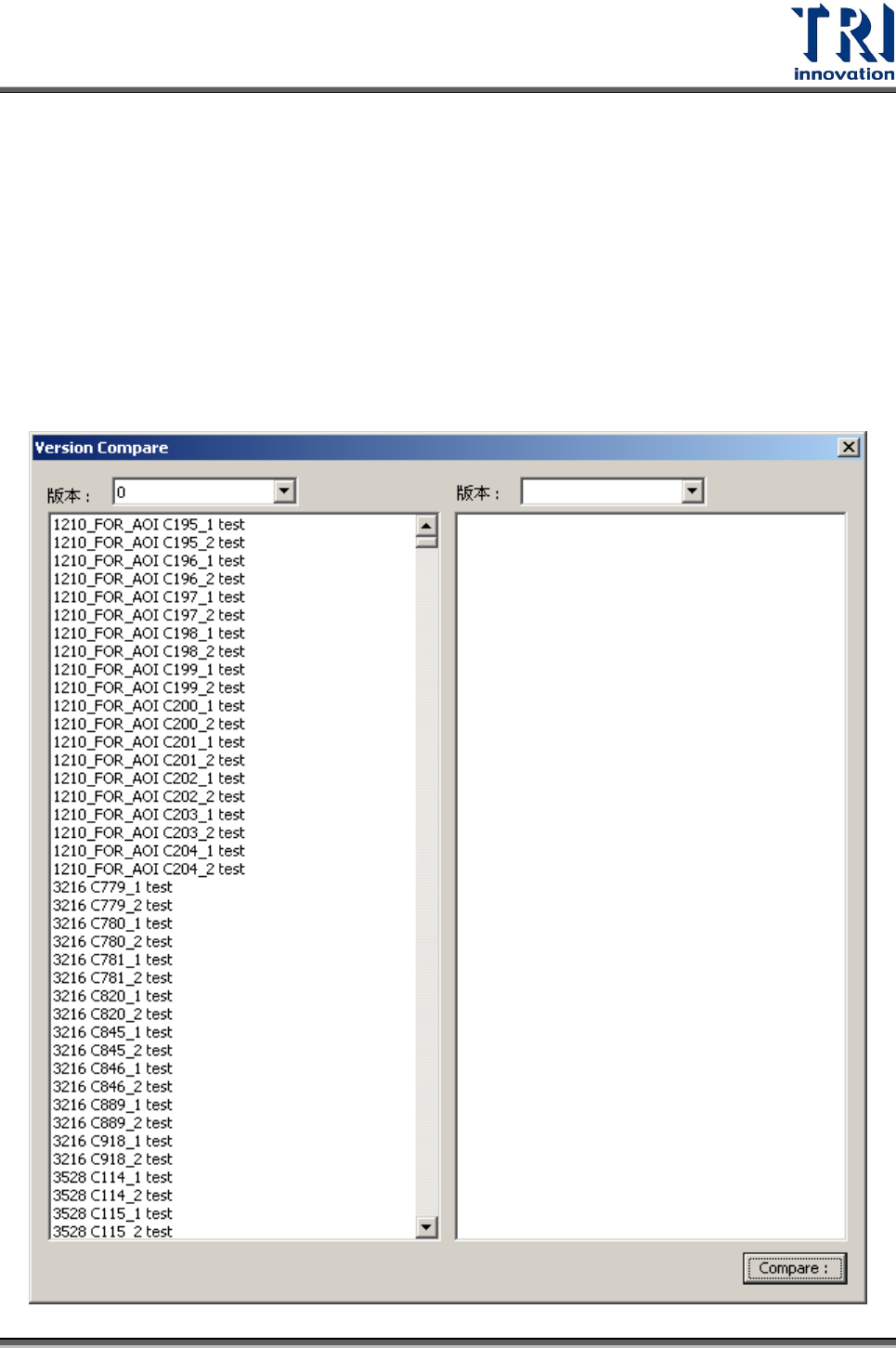

3.7.30 版本比較

 在同一個程式下，利用版本資訊比較出有差異的元件。
