Test Research Inc. 18 TR 7700 S II User Guid e – Softwar e 2. 系統預設左上方的子板為 1 號板，而我們在 [ 編輯元件資料 ] 中已將元件資料設定 成與左上角之資料相同，故在此只需設定 1 號板之外其他板子的角度與正反面。 對於各板按滑鼠右鍵設定各板的角度及正反面。 3. 設定完成畫面如下圖所示。到此，多連板資訊設定已經完成。
Test Research Inc.
TR7700 SII User Guide–Software 17
2.4 產生多連板元件資料
對於多連板，需將單板的 CAD 資料轉換成多連板的 CAD 資料。
若為單板，則在輸入多連板數目為 1 行、1 列後，按下[下一步]按鈕( )，直
接進行下一步步驟[設定板子旋轉角度 ]。(請參閱 2.4.2)。

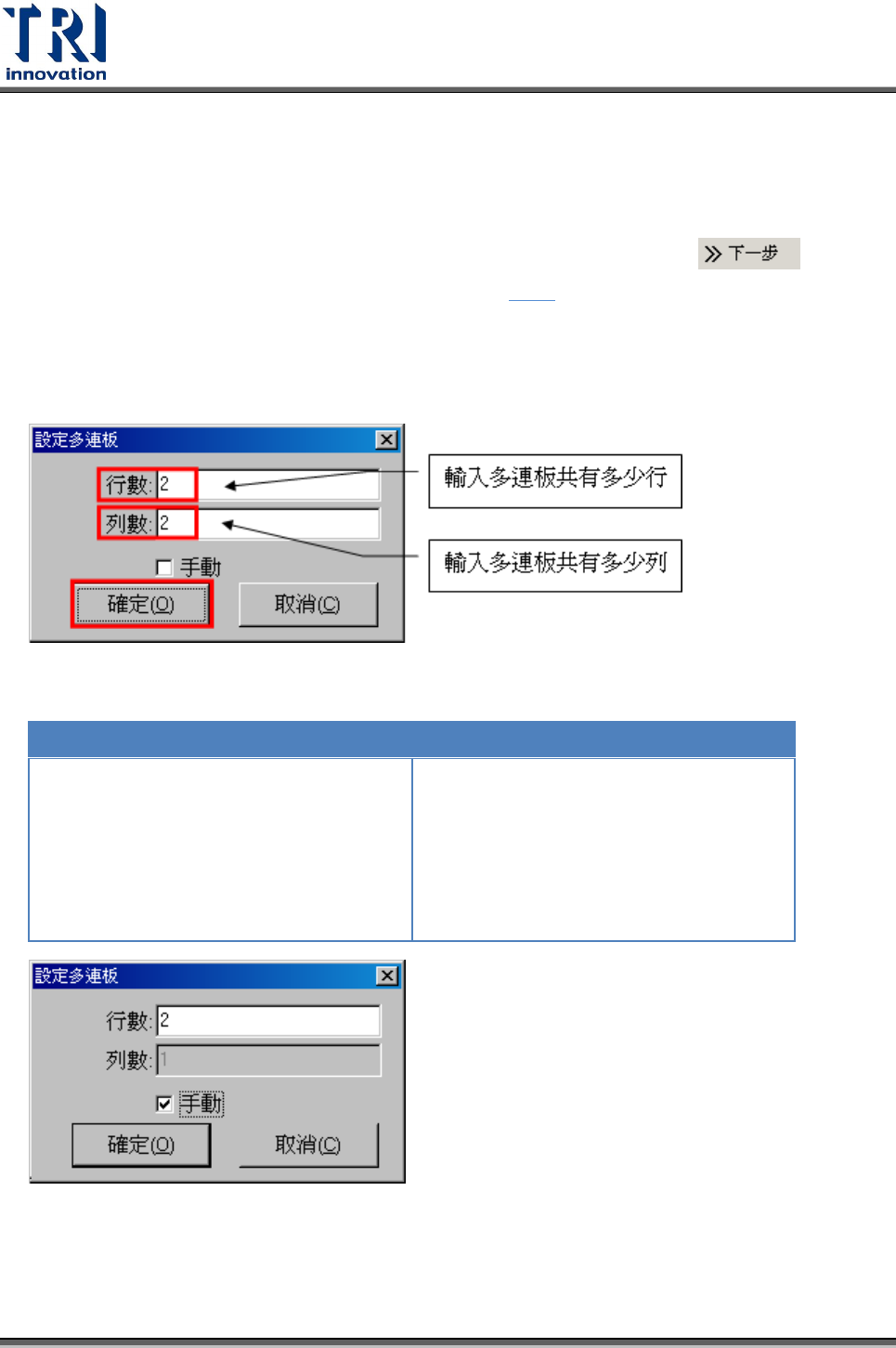

2.4.1 輸入多連板資訊
1. 輸入多連板的行數及列數。
手動(Manual)：可設定是否為標準的連板，預設為不勾選表示此為制式連板，勾選表
示此為特殊板。
制式連板
特殊板
1. 包括單板，可表示成 M*N 的連板
2. 配 FOV 會配成多連板的形式
3. 之後多連板配置改變可直接修改不必重
做程式按下[Add]按鈕
1. 種子板的連板，連板的板子大小不一，
非 M*N 所能描述
2. 配 FOV 會配成單板的形式
3. 之後多連板配置改變，必需重做程式
4. 只需輸入總板數即可
Test Research Inc.
18 TR7700 SII User Guide–Software
2. 系統預設左上方的子板為 1 號板，而我們在[編輯元件資料]中已將元件資料設定
成與左上角之資料相同，故在此只需設定 1 號板之外其他板子的角度與正反面。
對於各板按滑鼠右鍵設定各板的角度及正反面。
3. 設定完成畫面如下圖所示。到此，多連板資訊設定已經完成。
Test Research Inc.
TR7700 SII User Guide–Software 19

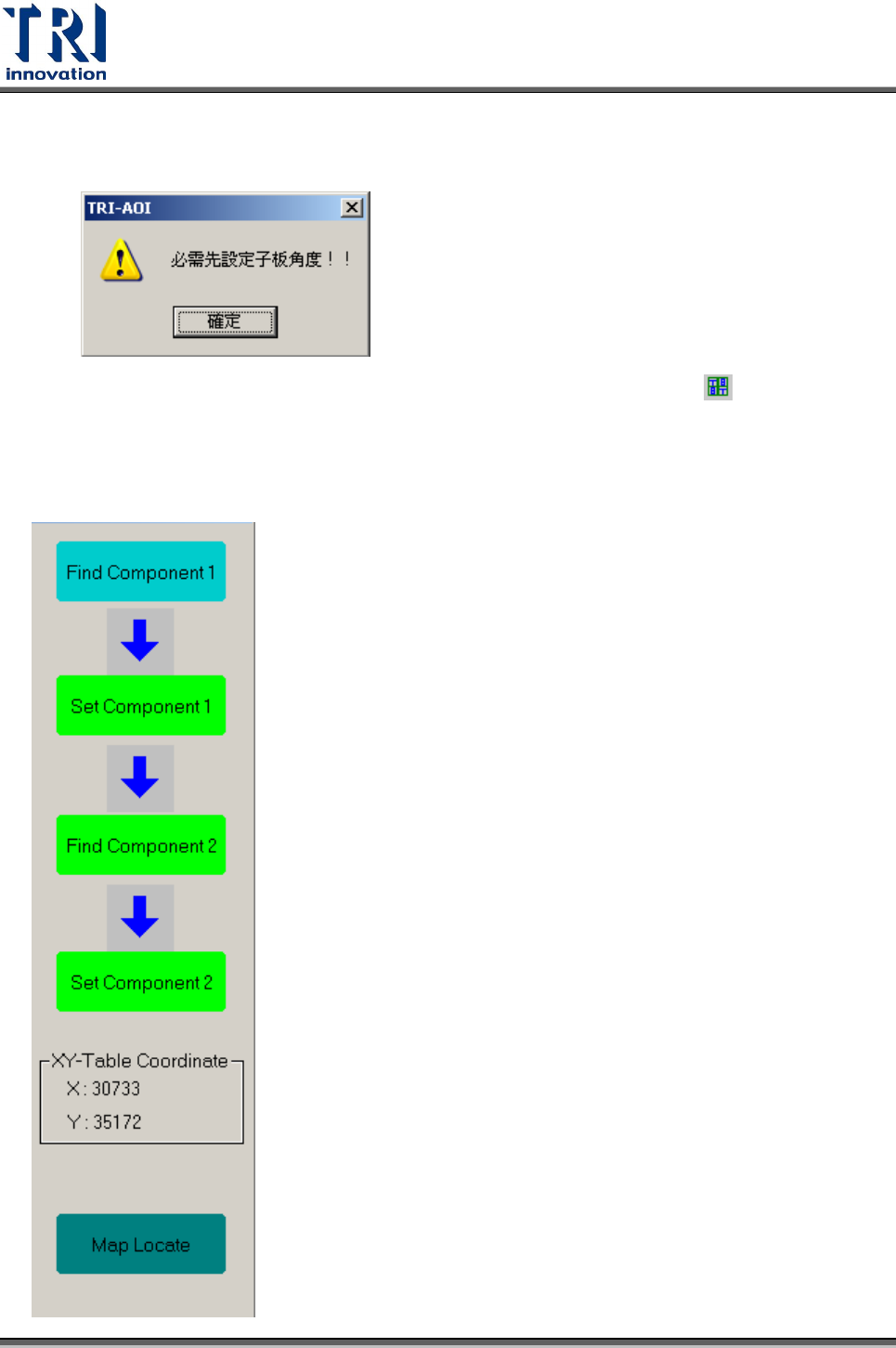

4. 點選[下一步]按鈕，會跳出以下視窗告知需要設定子板角度，按下[確定]進入下
一個步驟。
5. 若需重新設定行列數，可以選擇[設定]>[連板特性]或者點選圖示 。
2.4.2 設定板子旋轉角度(定位點 R1 與 R2)
