Test Research Inc.
TR7700 SII User Guide–Software 337
若使用者不確定元件類型，也可以點選[取消]，檢測框一樣會被產生，但檢
測框的參數將會依照元件資料庫中的預設參數。

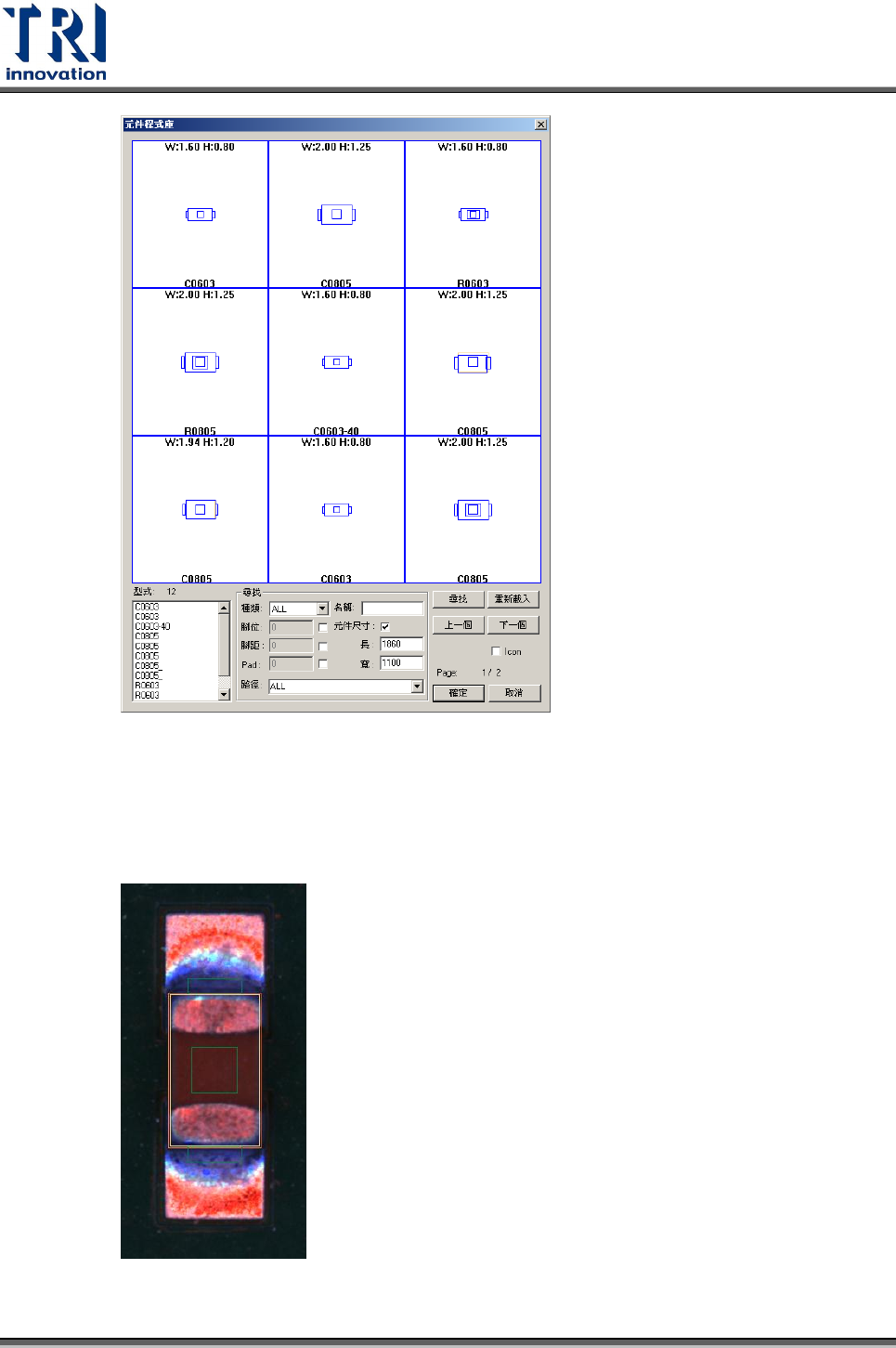

Step4. 如下圖所示。檢測框類型及參數為預設值，位置及大小是依據 Body 框來決
定。
Step5. 套用完成後，使用者需自行檢查調整各檢測框位置及大小。
Test Research Inc.
338 TR7700 SII User Guide–Software
Step6. 完成後需自行擷取元件標準影像。
4.9.7.9 編輯模組化元件庫
本功能是用以新增 Model Library 套用的類型，或修改已存在的類型中預設的參數。
修改過後，點選 Model Library 套用的檢測框及參數就會以修改後的為準。
1. 新增類型

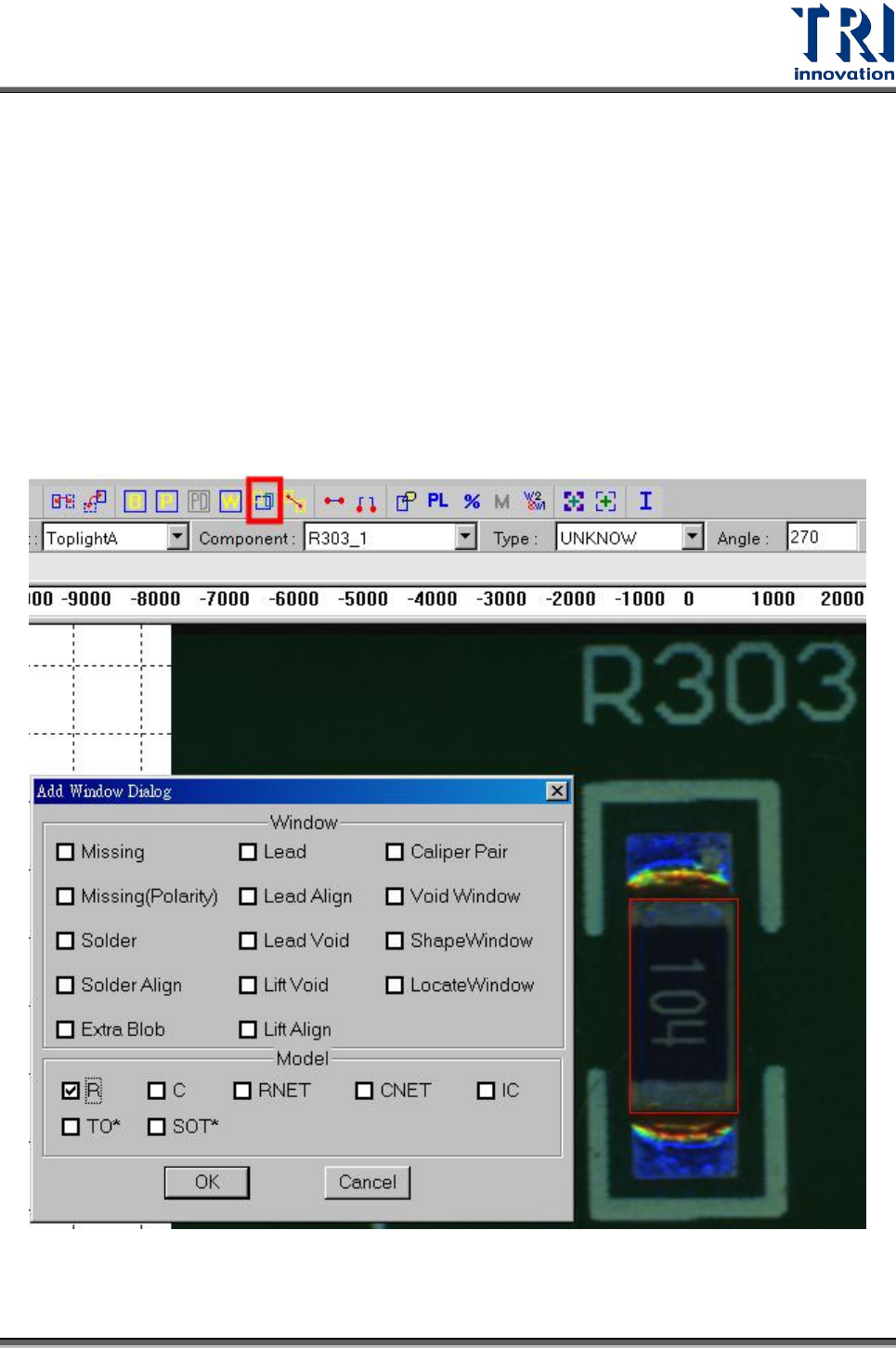

Step1. 勾選[編輯模組化元件庫(Edit Model Library)]。
Step2. 對於選定的元件以一般方式進行 Library 的編輯。
